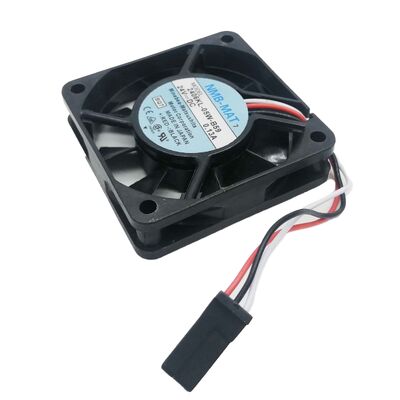

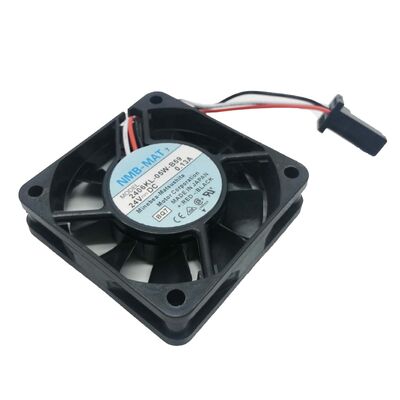

2406KL-05W-B59 Soğutma Ventilatörü MINEBEA 2406KL 05W B59 NMB-MAT için yepyeni 24O6KL-O5W-B59

2406KL-05W-B59 | NMB Minebea 60mm DC Soğutma Fanı — 24V / 0.13A / 4600 RPM / 60×60×15mm / Endüstriyel Elektronik Soğutma

NMB 60mm DC Fan — Yüksek Hızda Kompakt Soğutma

2406KL-05W-B59, NMB Technologies'in 60x60x15mm (6015) DC eksenel fanıdır; 120mm fanın sığmayacağı ancak termal yönetimin hala gerekli olduğu endüstriyel elektronik konumlarına hizmet eden kompakt 60mm form faktörüdür. 4600 RPM'de, bu yüksek hızlı 60 mm'lik bir fandır; kompakt bir paketten faydalı hava akışını sağlamak için daha küçük kanat çapını telafi etmek üzere birçok büyük fandan daha hızlı döner.

24V DC besleme ve geniş çalışma voltajı aralığı (12,0–26,5V), 2406KL-05W-B59'u hem 24V endüstriyel kontrol kaynağı hem de 12V elektronik ekipmanlarla uyumlu hale getirir; her iki besleme voltajı bağlamına hizmet eden tek bir fan tipi.

Temel Özellikler

6015 Form Faktörü — Bu Fanın Kullanıldığı Yer

60×60×15mm (6015) fan, endüstriyel elektronik soğutmada özel bir yere sahiptir:

120 mm'lik fanların altında:120×120×38mm standardı, birçok PCB düzeyinde ve modül düzeyinde soğutma konumu için çok büyüktür. 60 mm'lik fan daha küçük alanlara sığar: bireysel soğutucularla sıralı olarak, doğrudan IGBT modüllerinin üzerine ve 120 mm'lik fan yuvaları için çok küçük olan kompakt muhafazalara.

40 mm'nin üzerindeki fanlar:40 mm fanlar belirli bir dönüş hızı için daha düşük hava akışı sağlar. 40 mm'lik bir fan yeterli hava akışı sağlayamadığında ve 120 mm'lik bir fan sığmadığında, 60 mm'lik bir ara performans seviyesi sağlar.

15mm ince derinlik:15 mm'lik derinlik, 120 mm'lik fanların standart 38 mm derinliğinden önemli ölçüde daha sığdır; bu, 38 mm'lik bir fanın geçemeyeceği çok sığ muhafazalara veya dar panel kapıların arkasına kuruluma olanak tanır.

Uygulamalar

Endüstriyel sürücü güç modülleri:Endüstriyel VFD ve servo sürücü muhafazalarındaki IGBT güç modülleri, kapı sürücü kartları ve güç kaynağı alt düzeneklerindeki kompakt soğutma fanları.

PLC ve otomasyon kontrol cihazı soğutması:PLC kabinleri ve otomasyon kontrolörlerindeki belirli işlemci veya güç kaynağı modüllerine hedefli hava akışı sağlayan kompakt 60 mm fanlar.

Endüstriyel bilgisayar soğutma:Endüstriyel panel PC'lerde, tek kartlı bilgisayarlarda ve 24V güçle çalışan kompakt soğutma gerektiren yerleşik denetleyici muhafazalarındaki DC fanlar.

Lazer ekipmanı soğutma:Endüstriyel lazer kesiciler, kaynak makineleri ve markalama sistemlerindeki elektronik kontrol modülleri — 24V DC 60mm fanlar genellikle kompakt lazer elektronik muhafazalarında belirtilir.

SSS

S1: 2406KL-05W-B59 24V yerine 12V'de çalıştırılırsa ne olur?

12V'de (alt çalışma sınırı), fan hızı orantılı olarak düşer - nominal RPM'nin yaklaşık %50'sine veya yaklaşık 4600 RPM yerine 2300 RPM'ye. Hızın azalmasıyla hava akışı düşer. Fan 12V'de hala güvenilir bir şekilde çalışıyor ancak soğutma performansı düşüyor. Maksimum soğutma kapasitesi için 24V besleme tercih edilir; Azaltılmış hava akışının termal yük için hala yeterli olduğu durumlarda 12V çalışma kabul edilebilir.

S2: 2406KL-05W-B59'daki B59 son eki nedir ve diğer B son eki varyantlarından farkı nedir?

NMB'nin fan adlandırma sisteminde B son eki, kablo ve konnektör tipini tanımlar: B39 belirli bir kablo/konektör formatını kullanır, B59 ise farklı bir kablo uzunluğu veya konnektör konfigürasyonu kullanır. 2406KL-05W'nin tüm B serisi çeşitleri aynı elektrik ve hava akışı özelliklerini paylaşır; yalnızca kablo ve konnektör formatı farklıdır. Konektör formatı hedef uygulamanın bağlantı konnektörü veya kablo sonlandırma gereksinimiyle eşleşen varyantı seçin.

S3: 2406KL-05W-B59'un hız sinyali (3 kablolu) çıkışı var mı?

NMB'nin 2406KL serisinin 2 kablolu (yalnızca güç) ve 3 kablolu (hız sinyali) versiyonları mevcuttur. -B59 sonek çeşidi tipik olarak 2 kablolu bir konfigürasyondur. Fan hızı izleme gerektiren uygulamalar için, NMB'nin ürün seçiminden 2406KL serisinde aynı elektrik özelliklerine sahip 3 kablolu bir versiyonun mevcut olup olmadığını doğrulayın.

S4: NMB 2406KL serisinin 24V ve 40°C ortamda servis ömrü nedir?

2406KL serisindeki NMB bilyalı rulmanlı fanlar, standart konfigürasyonlarda 60°C'de tipik olarak 50.000–70.000 saat L10 ömrüne sahiptir. 40°C ortamda L10'un ömrü daha uzundur; 60°C derecesine kıyasla yaklaşık iki katına çıkar. 40°C ortam sıcaklığında 24V nominal beslemede 2406KL-05W-B59, endüstriyel otomasyon ekipmanlarına uygun uzun sürekli hizmet ömrü sağlar. Belirli ömür derecelendirmesi için NMB'nin veri sayfasından onaylayın.
