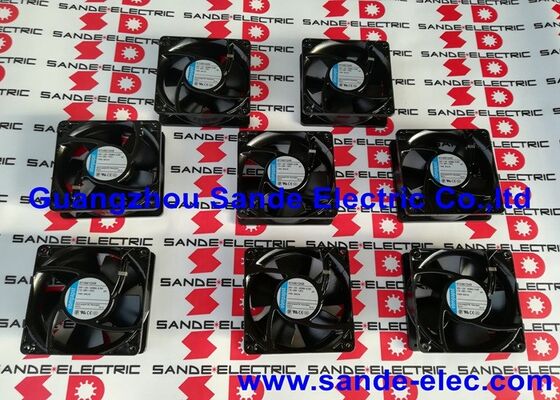

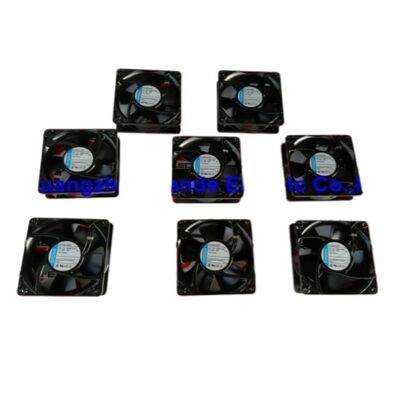

4114N-12HR Yeni emb-Papst 4114N/12HR 4114N 12HR DC24V 345mA 8.3W Soğutma Fanı

4114N-12HR. ebm-papst 120mm DC Soğutma Ventilatörü 24V / 345mA / 8.3W / 4000 RPM / 126 CFM / Endüstriyel Inverter Soğutma

ebm-papst 4114N / 12HR ¢ Inverter Soğutması için Endüstriyel DC Fan

4114N-12HR, dünyanın önde gelen endüstriyel fan ve motor üreticilerinden biri olan ebm-papst'den 24V DC eksenel soğutma fanıdır.Almanya'da merkezi bulunan ve hassas mühendislik soğutma ürünleri ile ünlü. 4114N/12HR, ebm-papst'in 4114N serisinden. endüstriyel 24V çalışan ekipmanlar için 120mm DC fan ailesinden.

4000 RPM'de 126.3 CFM hava akışı, 4114N-12HR'yi benzer voltajda tipik 120 mm fanlardan önemli ölçüde daha fazla hava akışı sağlayan yüksek performanslı bir 120 mm fan yapar.Bu performans, endüstriyel invertörler için soğutma fanı olarak birincil uygulamasıyla tutarlıdır., yüksek IGBT güç dağılımı standart 120mm panel montaj biçimi içinde maksimum hava akışı gerektirir.

Ana Özellikler

ebm-papst Mühendislik Premium Endüstriyel Fan Standartları

ebm-papst, fan mühendisliği mükemmelliği için uluslararası alanda tanınır ̇ endüstriyel fanları, güvenilirlik ve performans tutarlılığının önemli olduğu zorlu uygulamalarda belirtilir:

EC (elektronik olarak komuta edilen) motor teknolojisi:ebm-papst, EC fan teknolojisine öncülük etti.4114N-12HR, aynı uygulamadaki gölgeli kutuplu AC motorlarına kıyasla uzun ömür ve yüksek verimlilik için DC fırçasız motor tasarımı kullanır.

Yüksek hava akışı verimliliği:4114N / 12HR, ebm-papst'in aerodinamik kılıf tasarımını ve verimli motoru yansıtan bir hava akışı-güç oranı ile 8.3W'dan 126.3 CFM sağlar.Benzer boyuttaki standart endüstriyel DC fanlar tipik olarak 80-100 CFM sunar; 4114N/12HR'nin 126 CFM çıkışı onu yüksek performanslı bir birim olarak tanımlıyor.

Başvurular

Endüstriyel değişken frekans sürücüleri:VFD/invertör kabukları için 24V güçlü soğutma ile fan hızının izlenmesi kullanan yedek veya doğrudan soğutma fanı24V DC soğutma fanları kullanan ve benzer tahrik platformları.

Servo güçlendirici soğutma:Servo tahrik dolapları için 24V tahrikli soğutma fanı. 126 CFM hava akışı, orta aralık servo amplifikatör kabinlerindeki IGBT güç aşamalarından ısı çıkarır.

Endüstriyel otomasyon ekipmanları:Otomasyon denetleyicileri, güç kaynakları ve hız izleme ile 120mm 24V DC fan gerektiren endüstriyel bilgisayarlar için soğutma.

Sık Sorulan Sorular

S1: ebm-papst 4114N-12HR'de HR sonek neyi tanımlıyor?

ebm-papst'in isimlendirme sisteminde, HR eksiği, yerleşik rotor kilit koruması ve hız çıkışı (takometre geri bildirimi) ile belirli bir sürümü tanımlar.HR'siz standart versiyonlar 2 tel (sadece güç)HR sürümleri, hız izleme çıkışı da dahil olmak üzere 3 kabloya sahiptir. HR işareti, hız sinyali girişinden fan arızasının tespit edilmesi gereken tahrik ve inverter uygulamaları için gereklidir.

S2: 4114N-12HR fan hızı sinyali çıkış biçimi nedir?

Üçüncü telden gelen hız sinyali çıkışı tipik olarak birçok ebm-papst yapılandırmasında dönüş başına iki darbeler üreten açık koleksiyonlu bir darbeler çıkışıdır.Inverter veya denetleyici gerçek fan RPM hesaplamak için nabız frekansını izlerKesin çıkış özelliği (dönüş başına darbeler, sinyal voltajı, akım kapasitesi) ebm-papst 4114N / 12HR veri sayfasından onaylanmıştır.

S3: 4114N-12HR, düşük hızda çalışmak için 12V güç kaynağı ile uyumlu mu?

4114N-12HR 24V DC için ayarlanmış. Operating at 12V reduces the motor speed to approximately half the rated RPM (due to the proportional relationship between DC voltage and brushless motor speed in open-loop operation) — airflow drops significantly and the fan may not generate enough torque to start reliably at cold temperatures. ebm-papst'in spesifikasyonuna 24V nominal güç kaynağı dışında fanı kullanmadan önce minimum çalışma voltajı için bakılmalıdır.

S4: Inverter soğutma fanımın 4114N-12HR'nin doğru bir yedek olduğunu nasıl doğrulayabilirim?

Başarısız fanın etiket özelliklerini 4114N-12HR ile karşılaştırın: voltaj (24V DC), boyutlar (120×120×38mm) ve konektör / tel sayısı (3 tel).Eğer orijinal fan farklı bir marka ama bu parametreleri paylaşırsa, 4114N-12HR fonksiyonel bir yedek olarak hizmet edebilir.Üçüncü kablo hız sinyalinin kutupluğu ve nabız sayımı sürücünün fan hatası giriş özelliklerine uyuyor..
