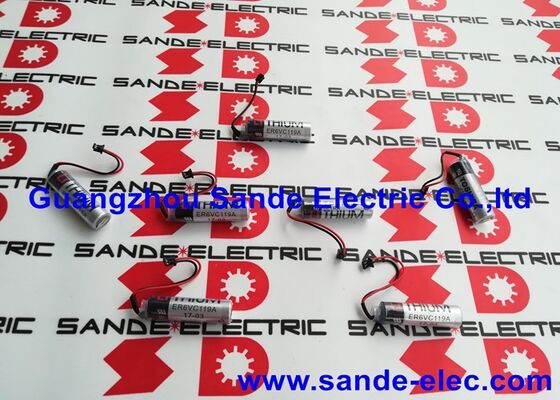

Toshiba ER6VC119A Servo Amplifier Controller Bataryası

ER6VC119A | Toshiba 3.6V 2600mAh Lityum Pil - AA Boyutu / Kablo Uçları / Konektör / Mitsubishi CNC / PLC Servo Yedekleme

Kablo Uçları ve Konektör — Sahada Çıkarılabilir Arayüz

ER6VC119A, kullanıcı spesifikasyonlarında tanımlanan terminal türü olan kalıplanmış bir konnektörde sonlanan kablo uçlarıyla birlikte gelir. Bu kablo ucu/konektör arayüzü, ER6VC119A'nın Mitsubishi CNC kontrolörleri ve servo sistemlerindeki birincil uygulaması için doğru terminal formatıdır:

Alan değiştirme erişimi:Kablolu konnektör, pilin sahada lehimlemeye gerek kalmadan çıkarılmasına ve değiştirilmesine olanak tanır; kalıplanmış konnektör, CNC kontrol cihazının veya servo amplifikatörün pil soketiyle eşleşir. Elektrik bağlantısı için herhangi bir alete gerek yoktur.

Titreşim toleransı:Kablo uçları pil hücresi ile konektör arasında esneyerek hücreyi konektör ve montaj yapısı yoluyla iletilen titreşimden yalıtır. Takım tezgahı titreşimine maruz kalan bir servo sürücüde veya CNC kabininde bu esneklik, hücrenin iç bağlantılarındaki yorulma stresini azaltır.

Polarize konnektör:Konektör belirli bir yönde kalıplanmıştır; yalnızca doğru şekilde takılabilir, böylece CMOS bellek devresine zarar verebilecek kazara ters bağlantı önlenir.

Temel Özellikler

ER6VC119A ve ER6VC119B — Konektör Tanımlama Kılavuzu

Toshiba ER6V ailesi içinde iki konnektör çeşidi farklı Mitsubishi ürünlerine hizmet eder:

ER6VC119A:Konektör tipi A (C119A son eki) — bir grup Mitsubishi kontrol cihazı ve servo amplifikatör için özel konektör formatı. Bu, burada açıklanan varyanttır.

ER6VC119B:Konektör tipi B (C119B son eki) — ikinci bir Mitsubishi ürünü grubu için farklı bir konektör eşleşmesi.

Elektrokimyasal özellikler iki varyant arasında aynıdır; aynı 3,6V, aynı 2600mAh, aynı Li-SOCl₂ hücresi. Aradaki fark tamamen kablo uçlarındaki fiziksel konektördür. Sipariş vermeden önce, belirli makinedeki pil bölmesi konektörünün ER6VC119B (tip B) yerine ER6VC119A (tip A) gerektirdiğini doğrulayın. Yanlış etiketlenmiş veya yanlış varyantlı bir konnektör, hücre spesifikasyonlarının doğru olup olmadığına bakılmaksızın doğru şekilde eşleşmeyecektir.

Uygulama Senaryoları

Mitsubishi M70 CNC akü bakımı:Bir işleme merkezinin M70 CNC'si bir akü alarmı üretiyor. ER6VC119A, pil bölmesi konnektör etiketiyle - A konnektör tipiyle uyumlu olarak onaylanmıştır. Şarj edilmiş ER6VC119A ile değiştirmek, veri kaybı olmadan belleğin tamamını ve saat yedeklemesini geri yükler.

Servo sürücü bakım grubu:Bir takım tezgahı atölyesinde sekiz adet Mitsubishi M70 donanımlı işleme merkezi bulunmaktadır. Yıllık bakım programı, tüm makinelerde tek bir oturumda ER6VC119A değişimini içerir; böylece üretim sırasında dağınık pil arızaları önlenir.

SSS

S1: Hangi Mitsubishi CNC kontrolörleri ve sürücüleri ER6VC119A ile uyumludur?

ER6VC119A (konektör tipi A, 3,6V, 2600mAh), Mitsubishi M70, M73 ve M60 serisi CNC kontrolörleri ve C119A konnektör formatını kullanan belirli Mitsubishi servo amplifikatör çeşitleri için onaylanmıştır. Pil bölmesi etiketinden doğrulayın; takılı pilin konnektör tanımı uyumluluğu doğrular. ER6VC119A, farklı bir konnektör sistemiyle ayrı MR-J3BAT 3,6V pili kullanan Mitsubishi MELSERVO MR-J3 servo amplifikatörleri için geçerli değildir.

S2: 2600mAh kapasite, önceki 2400mAh sürümlerle karşılaştırıldığında pil ömrünü nasıl etkiler?

2600mAh kapasite (önceki 2400mAh spesifikasyonlarına kıyasla) yaklaşık %8 daha fazla yedek enerji rezervi sağlar. Pratikte bu fark, pil değiştirmeler arasında çok az daha uzun bir bekleme süresi anlamına gelir; tipik bir CNC kapatma profili için birkaç haftalık ek güç kapalı yedekleme süresi. Her iki kapasite özelliği de 3-5 yıllık standart CNC bakım aralıkları için uygundur.

S3: ER6VC119A, Saft LS14500 veya Tadiran SL-360 ile aynı kimyaya sahip mi?

Üçü de — ER6VC119A (Toshiba), LS14500 (Saft) ve SL-360 (Tadiran) — AA formatında 3,6V'de lityum tiyonil klorür (Li-SOCl₂) kimyasını kullanıyor. Temel fark kablolu konnektördür: ER6VC119A, Mitsubishi ekipmanı için özel bir kalıplanmış konnektöre (C119A tipi) sahiptir. LS14500 ve SL-360 tipik olarak standart terminal üst kısımlarına sahiptir. C119A konnektör formatı, ER6VC119A'yı Mitsubishi CNC ve servo uygulamaları için doğru ürün haline getirir; diğer AA Li-SOCl₂ hücreleri konnektör adaptasyonu gerektirir.

S4: ER6VC119A, Mitsubishi CNC açıkken değiştirilebilir mi?

Evet. CNC gücü açıkken dahili besleme CMOS ve RTC'yi korur. Konektör çıkarılabilir ve yeni ER6VC119A, belleğe güç kaybı olmadan bağlanabilir. Pilin bağlantısının kesildiği süreyi en aza indirin. Bağlantı boşluğunun birkaç dakikadan fazla olması durumunda CNC kapatmayla değiştirme, veri kaybı riski taşır.
