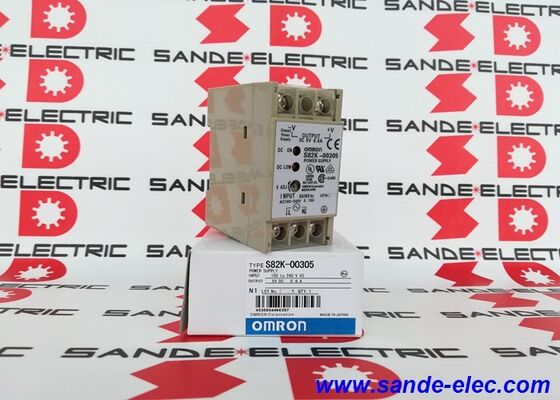

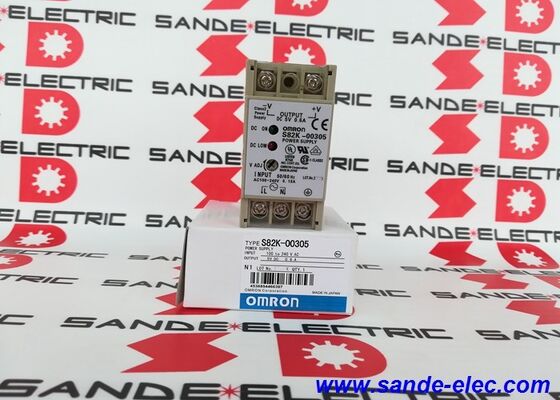

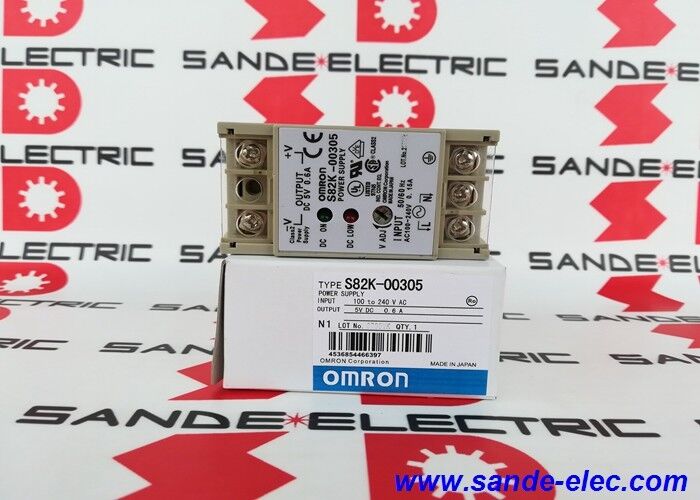

Omron S82K-00305 Güç kaynağı AC100-240V Yeni S82K00305

Omron S82K-00305 | S82K Serisi 3W DIN Ray Anahtarlamalı Güç Kaynağı — 5V DC / 0,6A / 100–240V AC / Sınıf 2

5V DC'de 3W — S82K Serisinde Kompakt Mantık Kaynağı

S82K-00305, Omron'un S82K anahtarlamalı güç kaynağı ailesinin 5V DC, 3W üyesidir; S82K serisindeki en küçük çıkış gücüdür ve özel olarak 3W'da 5V DC üreten tek modeldir. 100–240 V AC geniş aralıklı girişte, manuel voltaj seçimi gerektirmez ve tüm global AC şebeke aralığında çalışır. 5V DC'de mevcut olan 0,6A ile bu eşiğin altına çeken küçük mantık kartları, sensör gücü, sinyal koşullandırma devreleri ve mikrokontrolör sistemleri için yeterli akımı sağlar.

Sınıf 2 sınıflandırması, beslemenin Sınıf 2 çıkış gereksinimlerini karşıladığını gösterir; çıkış, arıza koşulları altında tehlikeli bir ark veya yangına dayanamayacak şekilde akım sınırlı ve güç sınırlıdır. Bu sınıflandırma, Sınıf 2 güç seviyelerinin azaltılmış kablolama koruma gereksinimlerine izin verdiği birçok yargı alanında yük tarafındaki kablolama için kablolama kodu uyumluluğunu basitleştirir.

3W'ta bu, yüksek akım uygulamaları için genel bir 5V ray değil, mantık düzeyindeki yükler için amaca özel bir kaynaktır. S82K-00705 (7,5W, 5V, 1,5A) ve S82K-01505 (15W, 5V, 2,5A), yükün 0,6A'den fazlasını gerektirmesi durumunda aynı S82K ailesi içinde 5V'de daha yüksek akım sağlar.

Temel Özellikler

S82K Ailesi Bağlamı — Güç Değerine Göre Seçim

S82K serisi, çoklu çıkış voltajlarında (5V, 12V, 15V, 24V) 3W'tan 240W'a kadar uzanır. Tüm modeller evrensel 100–240 V AC girişini ve aynı DIN rayı montaj formatını paylaşır. Uygulama yükü 5V DC'de 0,6A'dan fazlasını gerektirdiğinde S82K 5V aralığındaki sonraki adımlar şunlardır:

Kaynağı belirtmeden önce yükün maksimum sürekli akım çekişini doğrulayın; sürekli maksimum akımda çalışan 3 W'luk bir kaynak, termal sınırında çalışır.

SSS

S1: Sınıf 2 güç sınıflandırması nedir ve neden önemlidir?

Sınıf 2, besleme çıkışının akımla sınırlı olduğunu ve normal arıza koşulları altında tehlikeli bir ark veya yangını sürdüremeyecek düzeylerde güçle sınırlı olduğunu belirten bir UL/NEC güç sınıflandırmasıdır. S82K-00305, 3W'ta Sınıf 2 çıkış gereksinimlerini karşılar. NEC tarafından yönetilen birçok kurulumda, yük tarafındaki Sınıf 2 kablolamada daha hafif iletkenler kullanılabilir ve Sınıf 2 olmayan güçle karşılaştırıldığında daha az kablo kanalı/koruma gereksinimleri olabilir, bu da kurulumu basitleştirir.

S2: 5V besleme çıkışı 0,6A'dır. Bu bir PLC mantık kaynağı için yeterli mi?

Belirli PLC'ye ve güç bütçesine bağlıdır. Düşük G/Ç sayılarına sahip küçük PLC'ler ve kontrolörler, 5V'de (3W) 0,6A'den çalışabilir. Daha fazla G/Ç'ye, özel fonksiyon modüllerine veya harici 5V yüklere sahip daha yüksek yoğunluklu PLC'ler genellikle daha fazla güç çeker. S82K-00305'i belirtmeden önce PLC'nin 5V veri yolu akım spesifikasyonunu kontrol edin — daha yüksek akım mantık kaynakları için S82K-00705 veya S82K-01505'i kullanın.

S3: S82K-00305, 110V ve 230V giriş için bir aralık seçici gerektiriyor mu?

Hayır. Geniş aralıklı giriş, herhangi bir aralık seçimi veya bağlantı değişikliği olmadan otomatik olarak 100–240 V AC'yi kabul eder. Bu evrensel giriş, aynı ünite ve kablolamayla 100V Japon ve Kuzey Amerika kaynaklarını ve 220–240V Avrupa kaynaklarını kapsar.

S4: S82K-00305'te yük 0,6A'yı aştığında ne olur?

Aşırı yük koruma devresi, hem beslemeyi hem de yükü korumak için çıkışı etkinleştirir, azaltır veya kapatır. Çıkışı geri yüklemek için aşırı yük durumunu kaldırın ve gücü kapatıp açın. Kaynağı sürekli aşırı yükte çalıştırmak, koruma devresi çalışıyor olsa bile dahili bileşenlere zarar verme riski taşır; toplam yük akımının 0,6A değerinde kaldığını doğrulayın.

S5: S82K-00305 hâlâ üretimde mi ve güncel bir Omron eşdeğeri var mı?

S82K serisinin üretim durumu mevcut Omron belgeleriyle doğrulanmalıdır. Mevcut uygulamalar için Omron'un S8FS ve S8VK serileri benzer DIN rayı formatlarında eşdeğer veya geliştirilmiş performans sağlar. S8FS-C03505, Omron'un ürün yelpazesinde geçerli bir eşdeğer olarak CE, UL ve KC sertifikasına sahip 5V DC / 0,6A / 3W sağlar.
