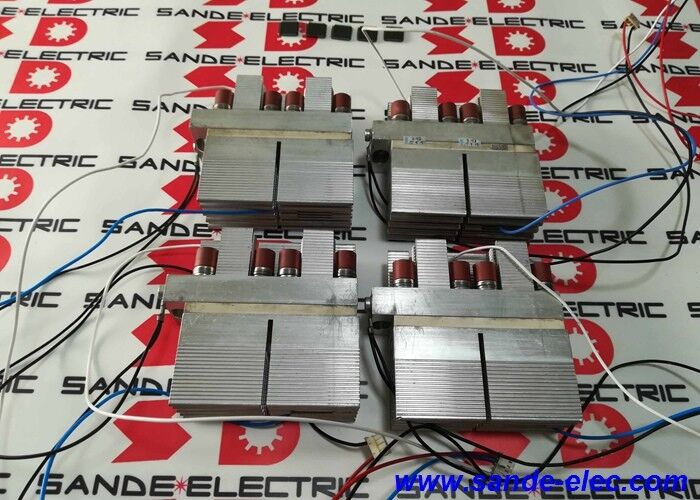

Yeni SEMIKRON Güç Modülü Silikon Denetlenmiş Düzleyici SKKQ560/14E

SKKQ560/14E. Semikron SEMISTART Paralel olmayan tiristor AC anahtarı 1400V / 560A / güçlendirici kapı / basınç bağlantısı / C11 / vida / yumuşak başlangıçlar

Anti-paralel tiristörler

Tek bir tiristor, akımı sadece tek yönde yürütür. Akım tersine döndüğünde açılır ve kapatılır.Akım her yarım döngüde yön değiştirir.Her iki yarı döngüsünü kontrol etmek için iki tiristor gereklidir: biri pozitif yarı döngüler için, diğeri negatif için.Onları anti-paralel olarak bağlamak (birinin katodu diğerinin anodu için) bir AC anahtarı oluşturur. İhtiyaç üzerine her iki yönde de ileten iki yönlü kontrol edilebilir bir anahtar.

SKKQ560/14E, iki tiristörü tek bir kompakt modül gövdesinde, iki tiristör, iki kapı bağlantısı, bir koruma, üç fazlı yumuşak başlangıçta,üç SKKQ modülü (her fazda bir) aksi takdirde bireysel montaj gerektiren altı ayrı tiristörün yerini alırModül formatı bileşen sayısını, kablolama karmaşıklığını ve güç bölümündeki montaj süresini azaltır.

Ana Özellikler

Yumuşak Başlangıç Uygulama Üç Modül, Üç Aşama

Standart üç fazlı bir motorun yumuşak başlangıçında, bir SKKQ modülü, motor kaynağının her aşaması ile seri olarak kablolandırılır.

• L1 aşaması: Bir SKKQ modülü, motor terminaline U akımını kontrol eder.
• L2 aşaması: Bir SKKQ modülü, akımı motor terminaline V kontrol eder.
• L3 aşaması: Bir SKKQ modülü, akımı motor terminaline W kontrol eder.

Thyristorların ateşleme açısını (her yarım döngüde ne kadar geç tetiklendiklerini) değiştirerek, yumuşak başlangıç, motora uygulanan etkili RMS voltajını ayarlar.ateş açısı büyüktür (gecikmiş tetikleme = düşük RMS) ve motor düşük voltaj alırMotor hızlandıkça, tiristorlar sıfır açıda (tam voltaj) ateşlenene ve motor hat voltajında çalışana kadar ateş açısı giderek azalır.

Üç SKKQ560/14E modülü, motorun nominal akımına ve çalışma döngüsüne bağlı olan motor başlatma değerlerini kapsar. 560A RMS kapasitesi, azaltılmış görevde önemli motor boyutlarını destekler.

Sık Sorulan Sorular

S1: Semikron'dan SKKQ ve SKKT/SKKE tiristor modülleri arasındaki fark nedir?

SKKQ işareti, iki yönlü (AC) anahtarlama için birbirine karşı duran iki anti-paralel çifti gösterir.SKKT işareti tipik olarak DC dönüştürücü uygulamaları için seri veya paralel konfigürasyonda bir tiristor-tiristor veya tiristor-diyot çifti gösterir.. SKKE bir tiristor-diyot çifti gösterir. AC anahtar uygulamaları için SKKQ'yu seçin (yumuşak başlangıçlar, AC güç denetleyicileri); düzleyici veya DC dönüştürücü uygulamaları için SKKT veya SKKE'yi seçin.

S2: Yumuşak başlangıç uygulamasında SKKQ560/14E için hangi ısı alıcısı gereklidir?

C11 paketi, uygun vida montaj şekli ile düz yüzeyli bir ısı alıcı gerektirir. ısı alıcısının gerekli termal direnci (Rth,ha °C/W'de) motorun çalışma döngüsüne bağlıdır.kabinin içindeki ortam sıcaklığı, ve spesifik çalışma akımı ve ateşleme açısı profillerinde tiristorun güç kaybı.Semikron'un termal tasarım araçlarını veya cihaz veri sayfasının güç kaybı grafiklerini hedef uygulama için asgari ısı alıcı özelliklerini hesaplamak için kullanın.

S3: Üç fazlı yumuşak başlangıç için kaç SKKQ560/14E modülü gereklidir?

Her bir modül, anti-paralel tiristor çifti aracılığıyla faz akımının hem pozitif hem de negatif yarı döngülerini yönetir.Üç fazlı motorlar için, standart hat içi faz bağlantısı ile yumuşak başlangıç, üç SKKQ modülü ve ilgili kapı sürücü devreleri, tam güç bölümünü oluşturur.

S4: Standart bir ağ kaynağı uygulamasında 1400V (14E) değerli voltajın önemi nedir?

Avrupa ve Asya'daki standart endüstriyel ağ 400V AC hattan hatta (bazı uygulamalarda 690V) dir.Thyristor voltaj seçimi için bir kural, tekrarlayan en yüksek voltaj derecesini cihazın VDRM derecelendirmesinin yaklaşık% 50'sine indirmekSKKQ560/14E için 1400V'de, bu yaklaşık 700V'lik bir düşük çalışma voltajı verir.1400V derecelendirme, 480V (Kuzey Amerika) ve 600V uygulamaları için yeterli güvenlik aralığı sağlar..

S5: SKKQ560/14E, yumuşak başlangıçtan sonra AC güç denetleyici (AC gerilim düzenleyicisi) uygulamalarında kullanılabilir mi?

Evet, SEMISTART serisindeki anti-paralel tiristor modülleri motorun yumuşak başlatıcıları ile sınırlı değildir.elektrolitik süreç kontrolü, reaktif güç tazminatı Bir motor için yumuşak başlangıç sağlayan aynı modül, aynı voltaj ve akım değerlerinde dirençli bir yük için faz açısı kontrolörü olarak kullanılabilir.
