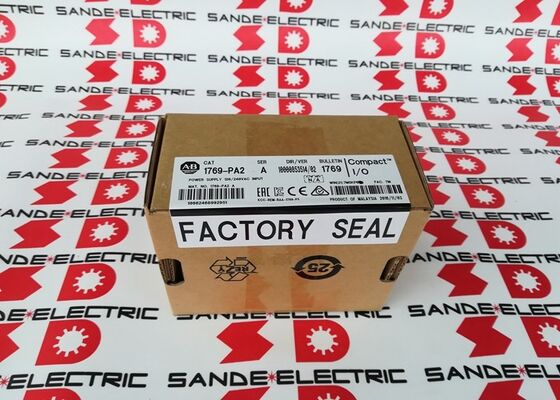

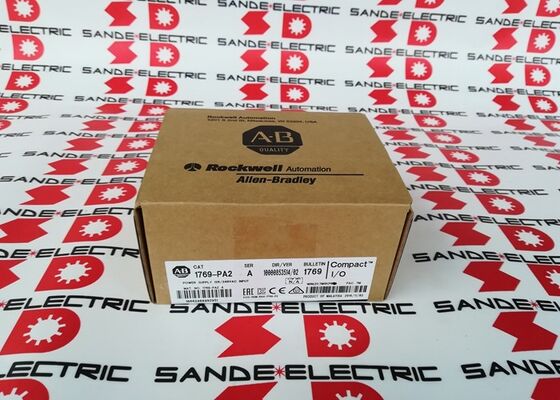

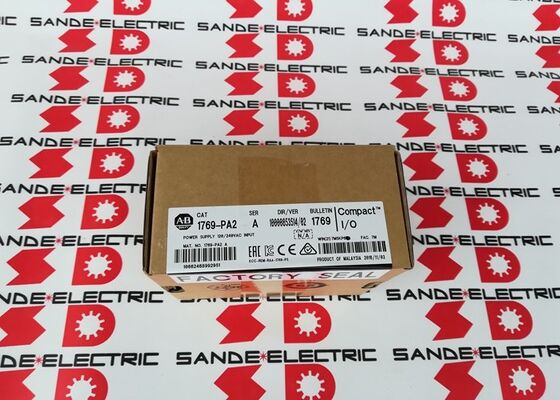

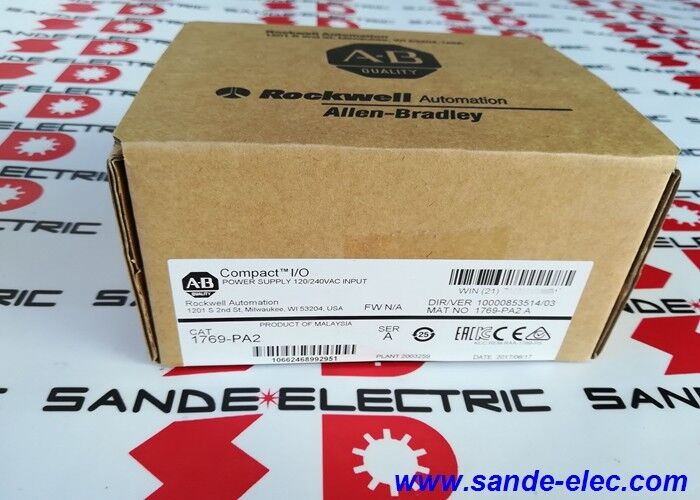

Yeni AB 1769-PA2 CompactLogix güç kaynağı 1769PA2 kutuda

Allen-Bradley 1769-PA2 ∙ Kompakt I/O AC Güç Tedarik Modülü 85265V AC / 2.0A @ 5V DC / 0.8A @ 24V DC / 16-Modül Kapasitesi

1769 Compact I/O Bankası için güç kaynağı

1769-PA2, Allen-Bradley'in 1769 Compact I/O sistemi için AC giriş güç kaynağı modülüdür.1769 Compact I/O modülünün her bir bankası bir güç kaynağına ihtiyaç duyar. Bu modül panelin ana AC kaynağını, Compact I/O modüllerinin çalışması gereken 5V DC ve 24V DC'ye dönüştürür..

Güç kaynağı...Modül mesafe derecesi 8Güç dağılımının ne kadar uzağa ulaşacağını tanımlar: solda en fazla 8 I/O modülü ve sağda en fazla 8 ¢ toplam 16 modül her güç kaynağı bankası için.veya 16 modüle ulaşmadan önce güç kapasitesi aşılırsa, banka uzatmak için ek bir güç kaynağı eklenir.

Akım iki ray arasında bölünür:2.0A 5V DCModül mantığını ve arka plan iletişimini (Gİ/Gİ modül elektroniklerini) güçlendirir.0.8A 24V DCGüç 24V DC alan cihazları ve I/O modüllerine bağlı çıkış devreleri.Bankadaki her bir modül, kendi özelliklerine göre her iki raydan da çekir ̇ banka içindeki tüm modüllerdeki toplam çekim, her iki rayda da bu sınırları geçmemelidir..

A wide input voltage range (85–265V AC) and a recessed slide switch for selecting 120V or 240V nominal operation makes the 1769-PA2 compatible with both North American and international panel supply standards without additional transformers.

Ana Özellikler

Arka plan bağlantısı ∙ Kablo gerekmiyor

1769-PA2, modülün sol ve sağ taraflarına yerleştirilmiş bir dil ve oluk yan kilitleme mekanizması aracılığıyla 1769 Compact I / O arka planına bağlanır.Modül, bitişik I/O modülüne veya denetleyiciye kayar ve kilitlenir., ve arka plan güç ve otobüs bağlantıları bu yan bağlantılar üzerinden yapılır.ya da banka içinde güç dağıtım için modüller arasındaki kablolama gereklidir.

Bu aynı yan bağlantı mekanizması, güç kaynağının ikisinin de yönünde güç dağıtmasını sağlar. Sol tarafında ve sağ tarafında aynı anda monte edilmiş I/O modüllerine,Yan başına 8 modüllik mesafe derecesine kadar.

Sık Sorulan Sorular

S1: 1769-PA2 ve 1769-PA4 arasındaki fark nedir?

Her ikisi de AC-input 1769 Compact I/O güç kaynağıdır. PA2 5V DC'de 2.0A ve 24V DC'de 0.8A sağlar. PA4 5V DC'de 4.0A ve 24V DC'de 2.0A ′′ iki kat akım kapasitesi sağlar.Daha yüksek toplam modül akım çekimi olan büyük bankalar için PA4 kullanın, veya 24V DC alan güç gereksiniminin 0.8A'yı aştığı durumlarda. Belirlemeden önce bankadaki tüm modüllerin toplam 5V ve 24V alımını hesaplayın.

S2: 1769-PA2'de 120V/240V giriş seçimi nasıl yapılır?

Modülün ön ya da üstündeki (kasıtlı anahtarlamayı önlemek için bir tornavida ile erişilebilir) yerleşik bir kaydırma anahtarı, 120V ve 240V AC nominal giriş arasında seçim yapar.Bu anahtarı kontrol edin ve ağ güç bağlamadan önce panelin güç kaynağı voltajına uymak için ayarlayınGeniş 85 ~ 265V AC giriş aralığı, modülün herhangi bir nominal ayar etrafında önemli bir voltaj değişikliğine dayandığı anlamına gelir.

S3: Bankada 10 I/O modülü var. Bir 1769-PA2 hepsini güçlendirebilir mi?

Her bir tarafta 8 modül olan mesafe, sadece akım kapasitesini değil, güç kaynağının fiziksel erişimini de sınırlıyor.9. ve 10. modüller mesafe sınırının ötesinde ve yeterli güç alamayabilir.. Güç kaynağını en uzak modülün 8 modülünün içinde her iki yönde de yerleştirin veya bankayı uzatmak için ikinci bir güç kaynağı ekleyin. Toplam akım çekimi de 2'ye yaklaştığı bankalar için.0A 5V DC veya 0.8A 24V DC'de, mevcut bütçeyi de kontrol edin.

S4: 1769-PA2'nin aşırı yük veya kısa devre koruması var mı?

Evet. İç bir sigorta (Wickmann 19195-3.15A veya eşdeğer) AC girişinde kısa devre ve aşırı yük koruması sağlar. Sigorta iç bir bileşen ̇ alanında kullanıcı tarafından değiştirilmez.Eğer sigorta yukarıdaki bir hatayla patlarsaDeğiştirme modülünü kurmadan önce aşırı yüklenmenin veya kısa devrenin temel nedenini ele alın.

S5: 1769-PA2, CompactLogix ve MicroLogix sistemleriyle uyumlu mu?

Evet. 1769-PA2 hem CompactLogix hem de MicroLogix 1500 yapılandırmalarında 1769 Compact I/O modüllerini güçlendirir. Compact I/O expansion banks require a 1769 power supply unless the modules are mounted directly adjacent to the MicroLogix 1500 base unit (which provides its own power to the directly adjacent modules)MicroLogix 1500 veya CompactLogix sistem tasarım belgeleri ile özel güç kaynağı gereksinimlerini doğrulayın.
