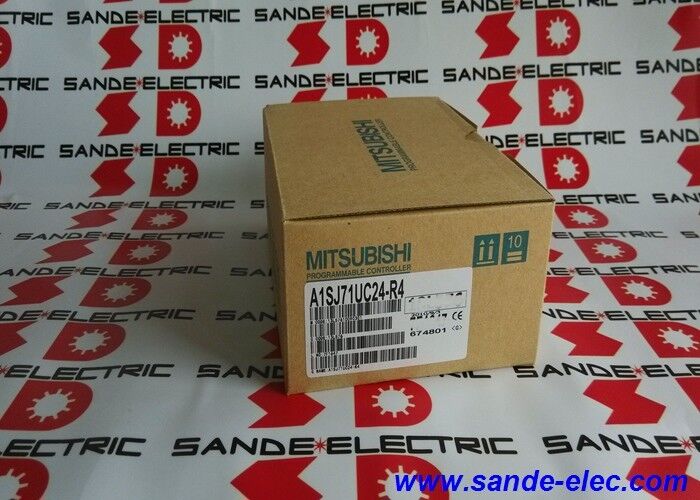

Mitsubishi A1SJ71UC24-R4 veya A1SJ71UC24R4 Yeni

Mitsubishi A1SJ71UC24-R4 | MELSEC-A Bilgisayar Bağlantı Modülü — RS-422/RS-485 / 0,3–19,2kbps / 500m / 2 Parçalı Terminal Bloğu

MELSEC-A CPU ile Harici Cihazlar Arasında Seri Haberleşme

A1SJ71UC24-R4, Mitsubishi'nin MELSEC-A PLC platformuna yönelik bir bilgisayar bağlantı modülüdür; A serisi rafa RS-422/RS-485 seri iletişim kanalı ekleyen modüldür. MELSEC-A CPU'nun harici cihazlarla veri alışverişi yapmasını sağlar: bilgisayarlar, HMI terminalleri, diğer PLC'ler ve RS-422 veya RS-485 seri bağlantıları aracılığıyla iletişim kuran akıllı saha cihazları.

Modül hem bilgisayar bağlantı işlevini hem de çoklu bağlantı bağlantısını destekler. Bilgisayar bağlantısı, PLC'yi doğrudan bir ana bilgisayara veya SCADA sistemine bağlayarak bilgisayarın, Mitsubishi'nin özel protokolünü kullanarak PLC cihaz verilerini (kayıtlar, kişiler, zamanlayıcılar, sayaçlar) okumasına ve yazmasına olanak tanır. Çoklu bağlantı, tek bir iletişim kanalının birden fazla bağımlı istasyona hizmet vermesine olanak tanır; bir RS-422/485 segmentinde 32'ye kadar istasyon adresi desteklenir.

A1SJ71'deki U tanımısenC24-R4, genişletilmiş yetenek versiyonunu tanımlar. Standart bilgisayar bağlantı işlevine ek olarak UC24-R4, AnACPU, AnUCPU ve A2US(H)CPU tarafından genişletilen cihazlara erişimi ve bağlı CPU aracılığıyla diğer MELSECNET/10 ağ istasyonlarına erişimi destekler. Bu, A1SJ71C24-R4 tabanına göre daha geniş bir MELSEC-A CPU tipi yelpazesiyle uyumlu olmasını sağlar.

Temel Özellikler

RS-422 ve RS-485 — Hat Uç Noktalarında Gerekli Terminal Dirençleri

A1SJ71UC24-R4, RS-422/485 veri yolu segmentindeki ilk veya son istasyon olduğunda, alma ve gönderme diferansiyel çiftleri boyunca bir terminal direnci bağlanmalıdır. Doğru değer kablolama tipine bağlıdır:

• RS-422:330Ω, 1/4W RDA ile RDB arasında ve SDA ile SDB arasında
• RS-485:110Ω, 1/2W RDA ve RDB arasında

Eksik veya yanlış değerlenmiş sonlandırma, özellikle yüksek baud hızlarında ve daha uzun kablo mesafelerinde veri iletişim hatalarına neden olur. Aynı RS-422/485 segmentindeki tüm cihazlar aynı iletişim standardını kullanmalıdır; RS-422 ve RS-485 cihazlarının bir segmentte karıştırılması desteklenmez.

İstasyon numaraları, modül yüzündeki istasyon numarası anahtarları kullanılarak 00 ile 31 arasında geçerli bir aralıkla ayarlanır.

SSS

S1: A1SJ71UC24-R4 ile A1SJ71C24-R4 arasındaki fark nedir?

Her ikisi de RS-422/RS-485 arayüzlü ve aynı fiziksel boyutlara sahip MELSEC-A bilgisayar bağlantı modülleridir. UC24-R4 (U öneki) genişletilmiş erişim özelliği ekler: AnACPU, AnUCPU ve A2US(H)CPU'dan cihazlara erişebilir ve diğer MELSECNET/10 istasyonlarıyla iletişimi destekler. Temel MELSEC-A aralığının ötesindeki CPU türleri için UC24-R4 uyumlu bir seçimdir.

S2: Bir A1SJ71UC24-R4'e kaç harici cihaz bağlanabilir?

Modül, çoklu bağlantı konfigürasyonlarında tek bir RS-422/485 segmentinde 32'ye kadar istasyon adresini (00 ila 31) destekler. Uygulamada cihaz sayısı, kablo uzunluğuna (toplam 500m segment), seçilen baud hızına ve bağlı cihazların RS-485 alıcı ünitesi yük kapasitesine göre sınırlıdır.

S3: A1SJ71UC24-R4 hangi iletim protokollerini destekliyor?

Modül, tam çift yönlü ve yarı çift yönlü iletimi, dört özel iletişim protokolünü, genel seri iletişim için protokolsüz modu ve çift yönlü modu destekler. Protokol seçimi modül üzerindeki anahtarlar aracılığıyla yapılır. Protokolsüz mod, PLC ladder programından ham seri verilerin okunmasına ve yazılmasına izin vererek, Mitsubishi'nin özel protokolünü desteklemeyen cihazlarla iletişimi mümkün kılar.

S4: A1SJ71UC24-R4, RS-485 kullanan üçüncü taraf cihazlarla iletişim kurabilir mi?

Evet, protokolsüz mod veya uyumlu bir protokol çeşidi kullanılıyor. Özellikle Modbus RTU iletişimi için A1SJ71UC24-R4-S2 modeli uygun seçimdir; özel Modbus RTU desteği ekler. Temel R4 modülü, özel seri değişimler için Mitsubishi'nin kendi özel protokolünü veya protokolsüz modu kullanır.

S5: Modül kurulumdan sonra iletişim hataları gösteriyorsa ne kontrol edilmelidir?

RS-422/485 veri yolu segmentindeki ilk ve son istasyonlara doğru direnç değerine sahip terminal dirençlerinin takıldığını doğrulayın. Segmentteki tüm cihazların tutarlı bir şekilde kablolandığını doğrulayın (tüm RS-422 veya tümü RS-485). İstasyon numarası ayarlarının programlanan adres atamalarıyla eşleştiğini doğrulayın. Kablo blendajının yalnızca bir uçta topraklandığını ve kablo uzunluğunun 500 m'yi aşmadığını kontrol edin.
