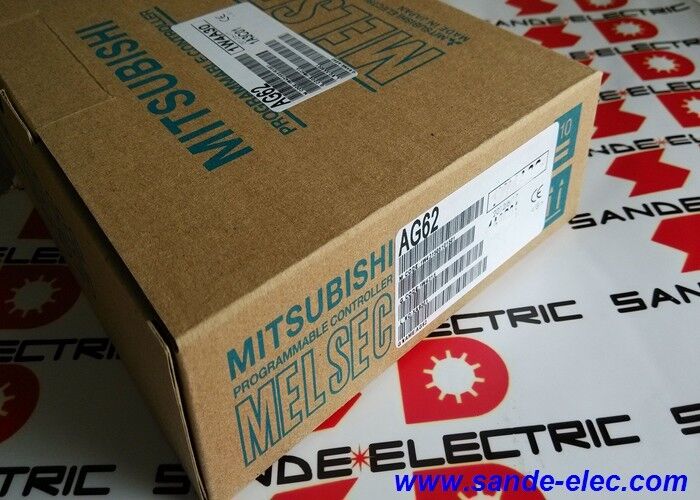

Mitsubishi AG62 PLC Rezerve I/O Modülü Kart Birimi AG-62

AG62 | Mitsubishi MELSEC-A Serisi Kukla Modül — QA65B / QA68B Uzatma Taban Ünitesi / Yuva Koruması / M4 Sabitleme Vidaları

Sahte Modül Ne İşe Yarar ve Boş Yuvaların Neden Korunması Gerekir?

MELSEC-A genişletme ana ünitesi, G/Ç modüllerini, özel işlev modüllerini ve iletişim kartlarını kabul eden birden fazla modül yuvası sağlar. Herhangi bir kurulumda, genişletme tabanındaki tüm yuvaların dolması pek olası değildir; bazı yuvalar, ya ilk kurulumun bu kapasiteyi gerektirmemesi ya da alanın gelecekteki genişleme için ayrılmış olması nedeniyle boş kalır.

Boş bir modül yuvası, arka panel konnektör pinlerini açığa çıkarır. Açıkta kalan konektörler üretim ortamlarında toz, iletken parçacıklar, nem ve işleme talaşı biriktirir. Bu kirletici maddeler kontakları köprüleyebilir, veri yolu üzerindeki sinyal bütünlüğünü bozabilir veya kirlenme kaynağına kadar izlenmesi zor olan aralıklı arızalara neden olabilir.

AG62 kukla modülü, boş yuvaları sağlam, doğru orantılı bir kapakla doldurur. Kurulu modüllerin çalışmasını etkilemeden konektörü ve yuvayı çevresel kirlenmeden korur. Otobüs normal şekilde çalışmaya devam ediyor; kukla modül fiziksel alanı kaplıyor ancak elektronik taşımıyor ve güç çekmiyor.

Temel Özellikler

M4 Sabitleme Vidaları — Doğru Tork Önemlidir

AG62, 78–118 N-cm'ye kadar sıkılmış M4 sabitleme vidalarıyla ana üniteye sabitlenir. Bu tork aralığı rastgele değildir; şu aralıktır:

• Kukla modülü yuvada sıkıca tutmak için yeterli sıkma kuvveti sağlar, böylece titreşim altında gevşemez
• Ana ünitenin montaj çıkıntısındaki M4 vida dişinin soyulması sonucunu doğurabilecek aşırı sıkmayı önler

Çoklu boş modüllerde tutarlı kurulum için orta noktaya (yaklaşık 100 N-cm) ayarlanmış kalibre edilmiş bir tork tornavidası kullanın. Yüksek titreşimli ortamlarda gereğinden az sıkılan modüller zamanla gevşeyebilir ve taban ünitesi boşluğuna düşebilir.

Uygulama Senaryoları

Kısmi G/Ç yüklemeli yeni kurulum:Bir makine kontrol sistemi, dört G/Ç modüllü bir QA68B genişletme tabanını kurar ve dört yuvayı boş bırakır. Dört adet AG62 kukla modülü, kalan yuvaları doldurarak, soğutma sıvısı sisi ve talaşın mevcut olduğu metal kesme ortamında makinenin çalışması sırasında konnektörleri korur.

Gelecekteki genişleme planlaması:Bir mühendis, projenin bir sonraki aşamasında MELSEC-A sistemine analog giriş modülleri eklemeyi planlıyor. Mevcut modüller QA65B'nin yalnızca bir kısmını doldurur. AG62 kukla modülleri, ikinci faz modülleri sipariş edilip takılana kadar ayrılmış genişletme yuvalarını korur.

Uzak G/Ç raf koruması:Uzak bir G/Ç rafı taşlama makinesinin yakınına yerleştirilir. Tamamen yapılandırılmış G/Ç raflarında bile bazen kullanılmayan yuvalar bulunur. AG62 modülleri bu yuvaları taşlama tozu birikmesinden korur.

SSS

S1: AG62 kukla modülü MELSEC-Q veya MELSEC-iQ-R ana ünitelerinde çalışacak mı?

Hayır. AG62, MELSEC-A serisi, özellikle QA65B ve QA68B genişletme ana üniteleri için tasarlanmıştır. MELSEC-Q ve MELSEC-iQ-R ana üniteleri farklı modül form faktörlerini, yuva aralığını ve konnektör konfigürasyonlarını kullanır. Bu platformlara yönelik kukla modüller, Q ve iQ-R serilerine özel ayrı parça numaralarına sahiptir.

S2: AG62'nin kurulması sistemin I/O adreslemesini veya programını etkiler mi?

Hayır. AG62 hiçbir elektronik parça taşımaz, arka panel akımı çekmez ve veri yolu sinyali üretmez. PLC programı ve G/Ç adres konfigürasyonu, yapay modüllerin varlığından veya yokluğundan etkilenmez. Sahte modül, elektriksel işlevi olmayan tamamen mekanik bir yuva doldurucudur.

S3: Bir QA65B veya QA68B ana ünitesine kaç tane AG62 modülü takılabilir?

Tek bir tabandaki maksimum AG62 modülü sayısı, o tabandaki toplam yuva sayısından kurulu aktif G/Ç veya işlev modüllerinin sayısının çıkarılmasına eşittir. Kalan tüm boş yuvalara AG62 boş modüller takılmalıdır. Yapay modüllerin sayısında elektriksel bir sınırlama yoktur; arka panel veri yolu yüklemesine katkıda bulunmadan yuvaları işgal ederler.

S4: AG62, genişletme tabanları yerine ana CPU ana ünitesinde kullanılabilir mi?

AG62, genişletme ana ünitesi kukla modülü olarak belirtilmiştir. Takmadan önce belirli ana taşıyıcı ünite modeliyle uyumluluğu doğrulayın; ana taşıyıcı üniteler ve uzatma tabanları, yuva konnektörü tipi veya montaj boyutları açısından farklılık gösterebilir. Belirli bir ana ana ünite için doğru boş modülü belirlemek üzere o üniteye ait yedek parça veya aksesuar listesini kullanın.

Soru 5: AG62 M4 sabitleme vidalarını belirtilen torkta sıkmak için doğru alet hangisidir?

Standart bir #2 Phillips veya JIS No. 2 çapraz uçlu tornavida, MELSEC-A modüllerinde tipik olarak kullanılan M4 tava başlı vidalara uyar. Tekrarlanabilir tork uygulaması için, 100 N-cm'ye (78-118 N-cm aralığının orta noktası) ayarlanmış bir tork tornavidası kullanın. M4 bağlantı elemanlarına uygun bir manuel tork tornavidası doğru alettir; tork kontrolü olmayan elektrikli tornavidalar, kolayca aşırı sıkılabilecekleri için kullanılmamalıdır.
