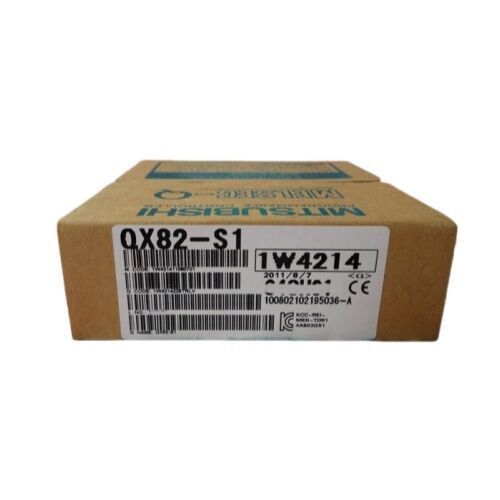

Mitsubishi QX82-S1 Dijital Giriş Modülü

MELSEC-Q PLC Sistemleri İçin Güvenilir 64 Noktalı 24V DC Giriş Modülü

Mitsubishi QX82-S1, yüksek yoğunluklu bir dijital giriş modülüdür, MELSEC-Q Serisi programlanabilir kontrol platformu için tasarlanmıştır. Kararlı sinyal alımı ve verimli kabinet alanı kullanımı gerektiren endüstriyel otomasyon ortamları için üretilen bu modül, 64 dijital giriş noktası sağlar, 24V DC giriş sinyallerini destekler ve hızlı ve güvenilir giriş işleme gerektiren kontrol sistemleri için uygundur.

Negatif ortak tasarımı, , ve ve Modül bağlantısı için Endüstriyel Kontrol Uygulamalarında Kararlı Giriş Toplama İçin Tasarlanmıştır

Pratik otomasyon projelerinde, giriş modülleri butonlar, limit anahtarları, yakınlık sensörleri ve diğer saha cihazlarından sinyal almakta kritik bir rol oynar. QX82-S1,

24V DC nominal giriş voltajı24V DC nominal giriş voltajı4 mA nominal giriş akımı4 mA nominal giriş akımıBu modül ayrıca seçilebilir

0.1 / 0.2 / 0.4 / 0.6 / 1 ms giriş tepki sürelerini destekler, bu da modül davranışını makine veya işlemin tepki gereksinimleriyle eşleştirmede daha fazla esneklik sağlar. Bu, hem hızın hem de giriş kararlılığının önemli olduğu sistemler için uygun bir seçim olmasını sağlar.Ana Ürün Özellikleri

Tek bir modülde daha yüksek sinyal kapasitesi için

• 64 dijital giriş noktasıYaygın endüstriyel kontrol uygulamaları için

• 24V DC nominal giriş voltajıStandart sinyal algılama gereksinimleri için

• 4 mA nominal giriş akımıSeçilebilir tepki süreleri

• : 0.1 / 0.2 / 0.4 / 0.6 / 1 msNegatif ortak tipi

• , ortak başına 32 noktaOrtak başına 32 nokta

• Modül bağlantısı için 2 adet 40 pinli konnektör

• Dahili elektriksel izolasyon için Fotokuplör izolasyonu

• Resmi spesifikasyon listesine göre IP2X koruma derecesi

Neden Mitsubishi QX82-S1'i Seçmelisiniz?

MELSEC-Q PLC sistemleri oluşturan veya bakımını yapan kullanıcılar için QX82-S1, yüksek nokta sayısı, hızlı tepki ayar seçenekleri ve güvenilir Mitsubishi Electric platform uyumluluğunun pratik bir kombinasyonunu sunar. Özellikle panel alanının sınırlı olduğu ancak birden fazla dijital giriş kanalının gerekli olduğu uygulamalarda kullanışlıdır.

MELSEC-Q ailesinin bir parçası olduğu için modül, mevcut Mitsubishi otomasyon mimarilerine doğal olarak uyar ve standart PLC sistem tasarımını destekleyerek kontrol mühendisleri, bakım ekipleri ve makine üreticileri için entegrasyon karmaşıklığını azaltmaya yardımcı olur.

Tipik Uygulamalar

Mitsubishi QX82-S1 dijital giriş modülü yaygın olarak şunlarda kullanılır:

• PLC tabanlı fabrika otomasyon sistemleri

• Paketleme ve montaj makineleri

• Konveyör ve malzeme taşıma hatları

• Endüstriyel panellerde sensör sinyali toplama

• Ekipman yenilemeleri ve Mitsubishi Q Serisi bakım projeleri

Bu kullanım durumları, modülün MELSEC-Q programlanabilir kontrolörler için 64 noktalı DC giriş ünitesi olarak resmi konumlandırmasıyla tutarlıdır.

Teknik Özellikler

Yukarıdaki tüm özellikler Mitsubishi Electric'in resmi ürün sayfası ve kullanıcı kılavuzu referanslarına dayanmaktadır.

SSS

S1: Mitsubishi QX82-S1 ne için kullanılır?
C: QX82-S1, Mitsubishi MELSEC-Q PLC sistemlerinde anahtarlar, sensörler ve kontrol kontakları gibi cihazlardan 24V DC saha giriş sinyallerini almak için kullanılan 64 noktalı bir dijital giriş modülüdür.

S2: QX82-S1 bir giriş modülü mü yoksa çıkış modülü mü?
C: Bu bir dijital giriş modülüdür, çıkış modülü değildir. Mitsubishi, bunu MELSEC-Q Serisi'nde bir DC giriş ünitesi olarak listelemektedir.

S3: QX82-S1 kaç giriş noktasına sahiptir?
C: Modül, 64 giriş noktası sağlar, bu da tek bir PLC yuvasında daha yüksek giriş yoğunluğu gerektiren sistemler için uygundur.

S4: QX82-S1 hangi giriş voltajını destekler?
C: Resmi Mitsubishi spesifikasyonuna göre nominal giriş voltajı 24 V DC, nominal giriş akımı ise 4 mA'dir.

S5: QX82-S1'de tepki süresi ayarlanabilir mi?
C: Evet. Giriş tepki süresi, uygulama gereksinimlerine bağlı olarak 0.1, 0.2, 0.4, 0.6 veya 1 ms olarak ayarlanabilir.
