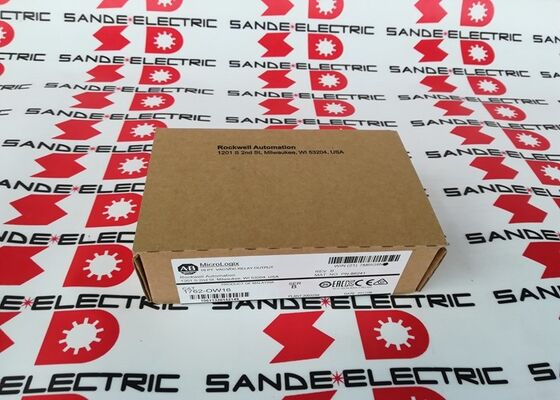

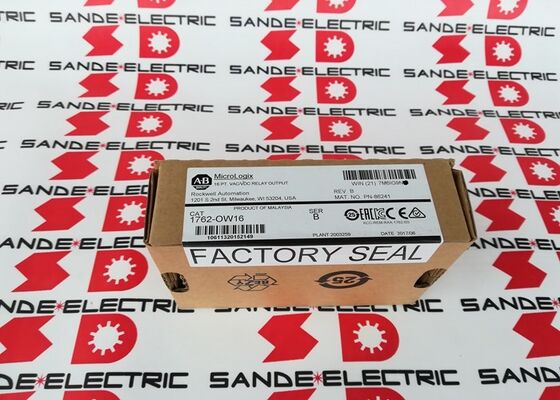

Bir fabrika mühürlü Allen Bradley Mikrologix 16 puanlı çıkış modeli 1762-OW16 1762OW16 1762-0W16

Allen-Bradley 1762-OW16 | MicroLogix 1200 16 Noktalı AC/DC Röle Çıkış Modülü — Sınıf 1 Böl 2 / 2,5A/Nokta / IP20

Karışık AC ve DC Alan Yükleri için 16 Röle Çıkışı

1762-OW16, MicroLogix kontrol cihazının çıkış kapasitesini 16 Form A röle kontağıyla genişletir. Her röle bağımsız olarak yalıtılmıştır; her kontak, alan yükünü, nominal aralık dahilinde AC veya DC olabilen kendi voltajında ​​anahtarlar. 8 kişilik bir grup 24V DC kontaktörleri anahtarlayabilir, bitişik grup ise hepsi aynı modül üzerinde 120V AC solenoidleri anahtarlayabilir. Bu esneklik, hem AC hem de DC alan yüklerinin bir arada bulunduğu panellerde ayrı transistör ve röle çıkış modüllerine olan ihtiyacı ortadan kaldırır.

8 çıkışlı iki grup, her grup içinde ortak bir terminali paylaşır. Grup başına 8 Amperlik sınır, 8 çıkıştan oluşan herhangi bir gruptaki toplam eşzamanlı akım çekişini sınırlar - her biri 2A'da dört çıkış veya toplamı 8A olan herhangi bir kombinasyon. Panel tasarımı sırasında grup başına en kötü durum eşzamanlı yük akımını hesaplayın ve bu limit dahilinde kaldığını doğrulayın.

10 ms açma/kapama sinyali gecikmesi, röle çıkış modüllerinin karakteristiğidir ve mekanik röle kontağının kapanması ve serbest kalma süresine özgüdür. Daha hızlı anahtarlama gerektiren yükler için transistör çıkış modülleri (1762-OB16 veya benzeri) uygundur.

Temel Özellikler

Sınıf 1, Bölüm 2 — Tehlikeli Alan Uyumluluğu

1762-OW16, Sınıf 1, Bölüm 2 (C1D2) tehlikeli konum onayına sahiptir; bu, anormal koşullar altında yanıcı gaz veya buharların bulunabileceği ortamlarda kuruluma uygun olduğunu doğrular. C1D2 onayı, petrol ve gaz, kimyasal işleme ve panel düzeyinde G/Ç genişletme modüllerinin sınıflandırılmış alanlara veya bu alanlara bitişik olarak kurulmasının gerekebileceği benzer endüstriler için geçerlidir. Belirtmeden önce kurulumun spesifik bölge sınıflandırmasına göre uyumluluk gerekliliklerini doğrulayın.

SSS

S1: 1762-OW16 hangi MicroLogix kontrol cihazlarıyla uyumludur?

1762-OW16, 1762 genişletme veri yolu aracılığıyla MicroLogix 1100, 1200 ve 1400 kontrol cihazlarıyla uyumludur. MicroLogix 1200, altı adede kadar 1762 serisi genişletme modülünü destekler; Özel konfigürasyonunuzdaki maksimum modül sayısı ve toplam genişletme G/Ç'si için kontrol cihazının belgelerine bakın.

S2: İki çıkış grubu farklı voltajlarda çalışabilir mi?

Evet. Her grubun kendi ortak terminali vardır - Grup 1 (0-7 arası çıkışlar) ve Grup 2 (8-15 arası çıkışlar) ortak noktada birbirlerinden elektriksel olarak izole edilmiştir. Bu, bir grubun 24V DC yükleri anahtarlamasına, diğerinin ise aynı modülden aynı anda 120V AC yüklerini anahtarlamasına olanak tanır.

S3: Çıkış etkin görünüyor (röle tıklıyor) ancak alan yükü yanıt vermiyor. Neler kontrol edilmeli?

İlgili grubun ortak terminalinde saha besleme voltajının mevcut olduğunu doğrulayın. Kabloların ortak kablodan saha yükü aracılığıyla röle kontağı çıkış terminaline bağlandığını kontrol edin. Rölenin mekanik kontak kapanması, çıkış terminali boyunca bir süreklilik test cihazı ile doğrulanabilir ve PLC çıkışı zorlandığında ortaktır.

S4: 1762-OW16'da beklenen röle kontak ömrü nedir?

Elektrik rölesinin ömrü, nominal yükte minimum 100.000 işlemdir. Kontak aşınma oranı, daha yüksek anahtarlamalı akımlarla artar; tam 2,5A yükleri çalıştıran çıkışlar, kontak malzemesinde daha hızlı döngü yapar. Yüksek frekansta geçiş yapan çıkışlar için, uygulamanın DC yüklere izin verdiği transistör çıkış modüllerini göz önünde bulundurun.

S5: 1762-OW16'yı güç açıkken çıkarmak modüle zarar verir mi?

Evet. Rockwell, 1762 modüllerinin güç uygulanmış halde çıkarılmasına veya takılmasına karşı açıkça uyarıyor. Saha cihazlarına hatalı sinyaller gönderen, tehlikeli bir ortamda hasara neden olan veya modülün devrelerine kalıcı hasar veren bir ark meydana gelebilir. Bu modülü takmadan veya çıkarmadan önce daima sistem gücünü kesin.
