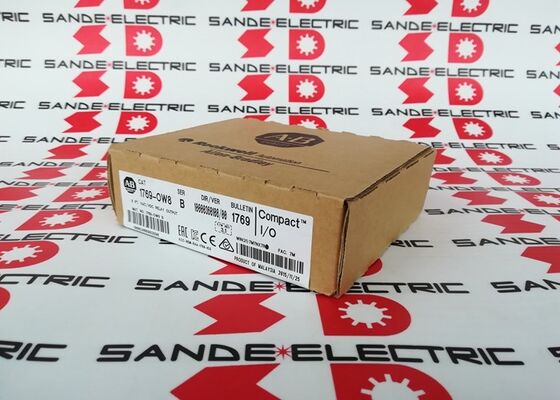

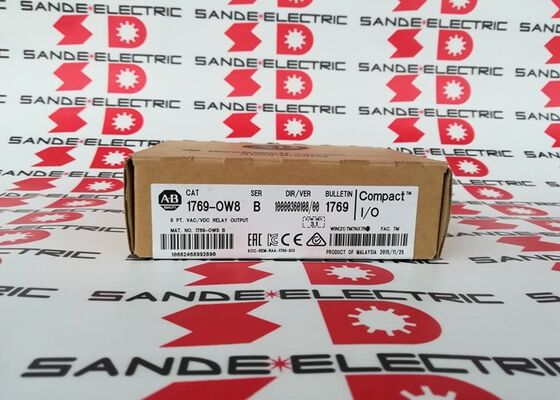

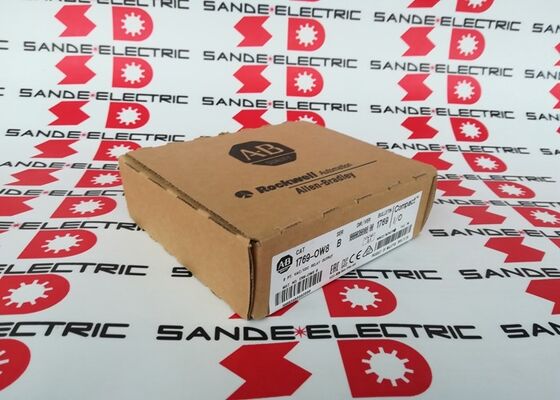

Bir Yeni AB 1769-OW8 PLC Modülü Kutusu 1769OW8 1769-0W8 Çıkış Modülü

Allen-Bradley 1769-OW8 | CompactLogix 8 Noktalı AC/DC Röle Çıkış Modülü — 5–265V AC / 5–125V DC / 2 Grup / DIN Rayı

CompactLogix Sistemlerinde AC ve DC Alan Yükleri için 8 Röle Çıkışı

1769-OW8, 1769 genişletme I/O veriyolu aracılığıyla CompactLogix kontrol cihazına 8 normalde açık röle çıkış noktası ekler. Her çıkış kontağı, nominal voltaj aralığı dahilindeki AC veya DC alan yüklerini anahtarlar; rölenin mekanik kontağı, ikisi arasında hiçbir ayrım yapmaz. Bu, transistör çıkış modüllerine göre birincil avantajıdır: tek bir röle çıkış modülü, ayrı bir arayüz donanımı olmadan aynı kart üzerinde hem 120V AC kontaktör bobinlerini hem de 24V DC solenoid bobinlerini yönetir.

Sekiz çıkış, her biri ortak bir terminali paylaşan dörtlü iki grup halinde düzenlenmiştir. İki ortak nokta birbirinden ve veri yolundan izole edilmiştir; her grup aynı anda farklı bir devre voltajında ​​çalışabilir. 120V AC besleyen bir grup ve 24V DC besleyen başka bir grup, hiçbir grubun 2 grup x 4 noktalı kablolama düzenlemesini aşmaması koşuluyla aynı modül üzerinde bir arada bulunabilir.

10 ms'lik sinyal gecikmesi (hem açık hem kapalı) rölenin mekanik çalışmasına özgüdür ve üreticiden bağımsız olarak tüm röle çıkış modülleri için geçerlidir. Milisaniyenin altında anahtarlama yanıtı gerektiren çıkışlar için transistör çıkış modülleri (1769-OB serisi) uygundur.

Temel Özellikler

Yalıtım Mimarisi - Veri Yoluna ve Gruptan Gruba Çıkış

1769-OW8, çıkış devreleri ile CompactLogix arka panel veri yolu arasında ve iki çıkış grubu arasında güçlendirilmiş yalıtım uygular. 1836V AC veya 2596V DC (bir saniyelik test) test izolasyon seviyesi, IEC Sınıf 2 güçlendirilmiş izolasyona karşılık gelir; bu, saha ve mantık tarafları arasında çift izolasyonun gerekli olduğu güvenlikle ilgili devrelerde kullanılan aynı izolasyon sınıfıdır.

Bu yalıtım seviyesi, 1769-OW8'in, arka panelle veya gruplar arasında elektriksel etkileşim olmaksızın 265 V AC çalışma voltajına kadar olan voltajlarda saha yüklerini anahtarlamasına olanak tanır. Çıkış devrelerinin her koşulda PLC mantık beslemesinden izole edilmesi gereken saha kurulumları için bu güçlendirilmiş yalıtım sınıfı uygun güvenlik marjını sağlar.

SSS

S1: 1769-OW8'de çıkış başına akım değeri nedir?

Nokta başına çıkış akımı bağlı yük tipine ve gerilime bağlıdır. 240V AC'deki dirençli yükler için röle kontakları genellikle nokta başına 2A'yı destekler. Modülün 2,83W'lık ısı dağıtım sınırı, 8 çıkışın tamamındaki toplam eşzamanlı anahtarlama yükünü kısıtlar; birden fazla çıkış aynı anda yüksek akımda anahtarlandığında toplam güç kaybını hesaplayın.

S2: İki çıkış grubu farklı voltajlarda geçiş yapabilir mi?

Evet. 4 çıkışlı iki grup ortak terminallerinde birbirlerinden izole edilmiştir. Bir grup 120V AC yükleri anahtarlarken, diğer grup aynı anda 24V DC yükleri anahtarlayabilir. Bu, karışık gerilim saha cihazlarına sahip paneller için iki gruplu mimarinin pratik avantajlarından biridir.

S3: 1769-OW8, CompactLogix L1, L2 ve L3 kontrol cihazlarıyla uyumlu mu?

1769-OW8, 1769 genişletme I/O'yu destekleyen CompactLogix kontrol cihazlarıyla uyumlu bir 1769 Compact I/O modülüdür. Çoklu modül sistemini yapılandırmadan önce belirli denetleyicinin genişletme G/Ç kapasitesini ve maksimum modül sayısını doğrulayın.

S4: PLC çıkış biti ayarlanmış olmasına rağmen çıkış değişmiyor. Neler kontrol edilmeli?

Grup ortak terminalinde saha besleme voltajının mevcut olduğunu doğrulayın. Bağlı yükün nominal voltaj ve akım aralığında olduğunu doğrulayın. Çıkış terminali boyunca sürekliliği ve çıkış zorlandığında ortak olanı ölçmek için bir multimetre kullanın; çalışan bir röle duyulabilir bir şekilde tık sesi çıkarır ve süreklilik gösterir. Çıkış komutunda süreklilik yoksa röle kontağı arızalıdır.

S5: 1769-OW8 sistem açıkken çıkarılıp değiştirilebilir mi?

Allen-Bradley, 1769 I/O modüllerini takmadan veya çıkarmadan önce gücün kesilmesini önerir. Bunu güç uygulanarak yapmak, arka panel konektöründe ark oluşmasına neden olabilir ve bu durum modüle, bitişik modüllere veya denetleyiciye zarar verebilir. Modül değişimi için daima sistem düzeyindeki kapatma prosedürünü izleyin.
