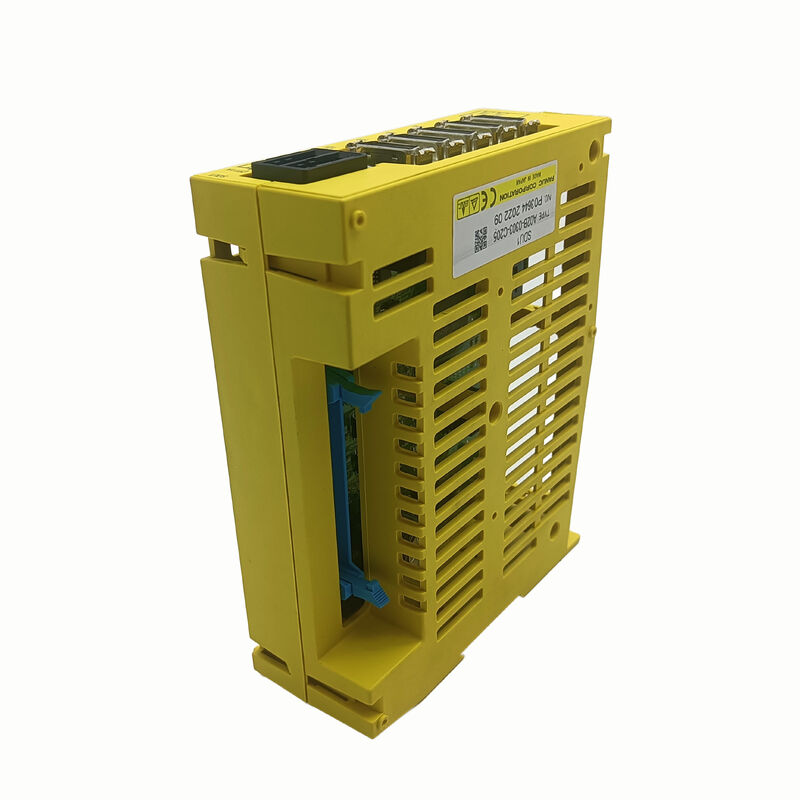

Orijinal 24V Otomasyon Fanuc Güç Kaynağı Modülü A02B-0303-C205

FANUC A02B-0303-C205 PowerPoint SDU1 Temel Dört Eksenli Ayrı Dedektör Arayüzü FSSB / Konum Geri bildirimi / Serisi 30i / 31i / 32i

SDU1'in FANUC mimarisinde ne yaptığı

A02B-0303-C205, SDU1 Basic'tir.FANUC CNC'ye FSSB fiber-optik seri otobüsü üzerinden servo motor ocağı yerine makine yapısına monte edilmiş döner kodlayıcılarTam kapalı döngü pozisyon kontrolü olan CNC aletlerinde, dedektör, servo motorun kodlayıcısından bağımsız olarak gerçek eksen konumunu geri besleyerek, makine masasına veya topuçuk fındığına monte edilir.Bu mekanik çalışma noktasında konum döngüsü kapatır, topuz vida pitch sapması, termal genişleme ve motor ve masa arasındaki mekanik uyumsuzluk hatasını ortadan kaldırır.

A02B-0303-C205, en fazla dört ayrı dedektörden sinyal alır ve FSSB üzerinden CNC'ye konum verilerini iletir.SDU1 amplifikatörlerin yanında FSSB zincirine bağlanır, ve CNC tüm konum geri bildirimlerini bu tek yüksek hızlı optik ağ aracılığıyla yönetir.

Ana Özellikler

Bir Modülde 4 Eksenlik Kapasite

SDU1 Basic, tek bir modülden dört detektör kanalını işliyor dört ayrı detektör bağlantısı aynı anda CNC'ye konum verilerini iade ediyor.Dört birincil doğrusal eksen üzerinde ayrı ölçek geri bildirimi olan bir işleme merkezi için (X, Y, Z, B), tek bir A02B-0303-C205 kapalı döngü konum sistemini kapsar. Dört ayrı detektör ekseninden fazlasını gerektiren makineler için, ek SDU1 üniteleri FSSB ağına zincirlenir.

Seçim ️ Tam parça numarası gereklidir

A02B-0303 serisi, farklı SDU çeşitlerini kapsar. A02B-0303-C205'i özellikle kurulu modülün etiketinden doğrulayın.Ya da işlevsel rol. CNC'nin FSSB konfigürasyonu ve eksen parametresi seti, belirli SDU varyantı etrafında inşa edilmiştir; farklı bir arka kelimenin yerine geçmesi iletişim veya eksen konfigürasyon hatası riskini oluşturur.

Sık Sorulan Sorular

S1: SDU1'in servo motor kodlayıcısının yapmadığı ne?

Servo motor kodlayıcısı, motor şaftından konum geri bildirimi sağlar. Yarım kapalı döngü kontrolü için yeterli.Ayrı dedektör makine masasında veya topuşuk fındık gerçek eksen pozisyonu geri besler, mekanik çalışma noktasında döngüyi kapatır. Bu, toplu tornavida daldırma sapması, termal genişleme ve mekanik uyumluluk nedeniyle konumlandırma hatasını ortadan kaldırır.A02B-0303-C205, bu ayrı dedektörleri CNC'ye bağlayan FSSB arayüz ünitesidir..

S2: Hangi FANUC CNC nesilleri uyumludur?

SDU1 Basic, FSSB fiber-optik arayüzünü kullanır ve FANUC i serisi FSSB: Serisi 30i, 31i, 32i, 16i, 18i ve 160-MC'yi destekleyen denetimlerle uyumludur.FSSB olmayan servo iletişim mimarilerini kullanan önceki CNC nesilleri ile uyumlu değildir.

S3: Bir FANUC CNC sisteminde kaç tane SDU1 ünitesi bağlanabilir?

Çeşitli SDU1 üniteleri FSSB ağına servo amplifikatörlerin yanında zincirlenebilir. Bir A02B-0303-C205 dört dedektör kanalı sağlar.Ek SDU1 modülleri sistemi genişletiyorCNC'nin FSSB eksen parametre kümesi tam zincir topolojisini yansıtmalıdır.

S4: A02B-0303-C205'in değiştirilmesi CNC parametrelerinde değişiklik gerektirir mi?

Aynı FSSB zincir pozisyonundaki benzer bir değişim için, mevcut CNC FSSB topoloji parametreleri değişmeden değişimi kapsar.Zincir topolojisi değiştirildiğinde veya yedek ünitenin farklı bir eksen konfigürasyonu varsa, CNC'nin FSSB eksen ataması ve dedektör arayüzü parametreleri yeniden çalıştırılmadan önce gözden geçirilmelidir.

S5: A02B-0303-C205 nereden geliyor?

FANUC i serisi yedek pazarı aracılığıyla FANUC CNC parça tüccarları ve tamir uzmanları. Değişiklik ve test edilen fazlalık kullanılabilirliği. Özellikle A02B-0303-C205'i doğrulayın.Ayrı dedektörlü kapalı döngü kontrolü olan üretim kritik makineler için, doğrulanmış bir yedek tutmak, iyileşme süresini en aza indirir. SDU1 arızası, dört bağlantılı eksen üzerinde aynı anda ayrı dedektör geri bildirimini devre dışı bırakır.
