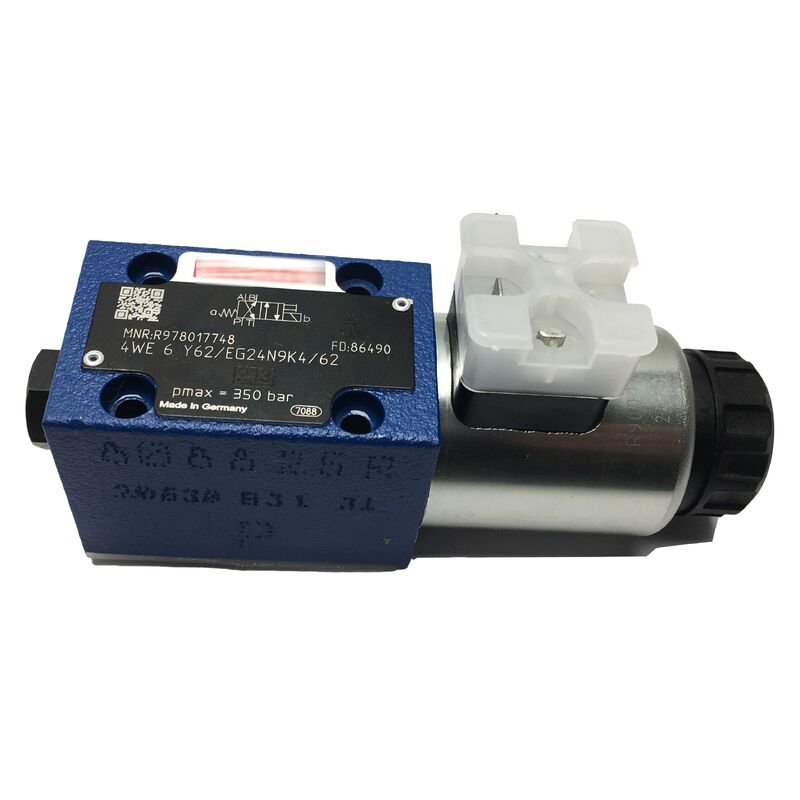

R978017748 Rexroth Hidrolik Yön Valfı 4WE6Y62/EG24N9K4/62 Orijinal Yeni
Ürüne Genel Bakış
Rexroth R978017748Rexroth'un endüstriyel uygulamalara yönelik en yaygın kullanılan hidrolik yön kontrol valfleri ailesi olan WE6 serisinden doğrudan çalıştırılan bir yön makaralı valfidir. Tek bir 24V DC solenoid ve yay geri dönüşlü NG6 (D03) boyutunda 4WE6Y6X/EG24N9K4/62, Y sembollü makara geometrisiyle 4/2 yollu anahtarlama için yapılandırılmıştır.
Endüstriyel hidrolik güç ünitelerinde, takım tezgahlarında, pres sistemlerinde ve üretim makinelerinde, PLC çıkış kartından gelen 24V DC sinyalinin doğrudan hidrolik silindire veya motor hareketine çevrilmesi gereken yerlerde hidrolik yağ akış yönünü ve devre anahtarlamasını kontrol eder.
R978017748 özellikle, enerjisiz durumun P'yi B'ye ve A'yı T'ye bağladığı ve enerjili durumun bunu P'den A'ya ve B'den T'ye tersine çevirdiği 4/2 yollu (Y sembolü) işlevini sağlar. Bu konfigürasyon, bir silindirin elektrik gücü kaybı durumunda varsayılan olarak bir uç konuma geçmesi gerektiği ve komut verildiğinde ters konuma pozitif çalıştırma ile yaygın olarak kullanılır.
60 LPM nominal akış ve 350 bar maksimum basınçta valf, standart endüstriyel hidrolik devrelerin tüm çalışma aralığına hizmet eder. Gizli manuel geçersiz kılma, operatörlerin devreye alma, arıza teşhisi veya makine kurulumu sırasında solenoid voltajı uygulamadan valf makarasını manuel olarak kaydırmasına olanak tanır.
Temel Özellikler
| Parametre |
Değer |
| Vana Kodu |
4WE6Y6X/EG24N9K4/62 |
| İşlev |
4/2 yollu, yaylı dönüş |
| Nominal Boyut |
NG6 (D03) |
| Solenoid Gerilimi |
24VDC |
| Solenoid Gücü |
30W |
| Maksimum Akış |
60 LPM |
| Maksimum Basınç |
350 bar (5.076 PSI) |
| Manuel Geçersiz Kılma |
Gizli |
| Bağlayıcı |
3 kutuplu (EN 175301-803) |
| Montaj Standardı |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Konut |
Dökme demir |
| Mühürler |
NBR |
| Çalışma Sıcaklığı |
−15 ila +80°C |
| Ağırlık |
1,44 kilo |
Makara Sembolü Y — Devre Fonksiyonu
Rexroth'un WE6 adlandırma kuralında, "WE6"yı takip eden harf, makaranın hidrolik sembolünü, yani hem enerji verilmiş hem de enerjisiz durumdaki yol konfigürasyonunu açıklamaktadır. Sembol Y, tek etkili devrelerde ve geri dönüş hareket uygulamalarında yaygın olan özel bir düzenlemeyi belirtir:
- Enerjisiz durum (yay geri dönüşü, solenoid kapalı):P → B, A → T — Beslemeden (P) gelen hidrolik basınç B portu çıkışına yönlendirilirken, A portu tanka (T) geri boşalır.
- Enerji verilmiş durum (solenoid açık):P → A, B → T — Solenoide 24V DC uygulamak akış yolunu tersine çevirir: P, A'ya beslenir, B, T'ye boşalır.
Bu Y makara konfigürasyonu, arızaya karşı emniyetli konum gerekliliklerinin yay geri dönüş yönü ile aynı hizada olduğu yerlerde geniş çapta belirtilir; örneğin, takım tezgahlarında güç kaybı durumunda takımın açılması veya pres ve şekillendirme makinelerinde güvenli durum olarak aktüatörün geri çekilmesi.
D03 (NG6) Montaj Arayüzü
NG6 / D03 montaj arayüzü, endüstriyel hidrolikte 6 boyutlu yön valfleri için en yaygın şekilde standartlaştırılmış alt plaka montaj modelidir. Aynı cıvata düzeni, bağlantı noktası düzeni ve yerleştirme pimi konumu dört farklı standartta görünür: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 ve NFPA-D03.
Valf sipariş kodundaki /62 son eki, valf gövdesinin ISO 4401 konumunda yerleştirme pimi deliğine sahip olduğunu belirtir. Bu ayrım, mevcut bir manifold için yedek valf belirlerken önemlidir. Takılan alt plakanın bir yerleştirme piminin mevcut olup olmadığını kontrol edin; varsa /62 veya eşdeğer bir sonek gereklidir.
Islak Pimli Solenoid Yapısı
WE6 serisi, ıslak pimli (yağlı) solenoid yapısını kullanır. Solenoid itme çubuğu, hidrolik sıvının kendisini yağlama ve soğutma için kullanarak valf gövdesinin hidrolik yağı ortamına uzanır. Bu, kuru pim tasarımı için gerekli olan ayrı O-halka contasını ortadan kaldırarak potansiyel sızıntı noktalarını azaltır.
Solenoid bobin düzeneği, valfi alt plakadan ayırmadan ve devredeki hidrolik basıncı boşaltmadan çıkarılabilir. Bobin manşonu, bobin tespit somununu serbest bıraktıktan sonra solenoid gövdesinden kayarak bobinin yerinde değiştirilmesine olanak tanır; bu, kapalı manifold konumlarında önemli bir bakım avantajıdır.
Sıkça Sorulan Sorular
S1: Valfin son eki /62'dir. Bunun önemi nedir ve alt plaka uyumluluğunu etkiler mi?
/62 son eki, tespit pimi ile ISO 4401 standardına karşılık gelen, vana-alt plaka arayüzü için spesifik bir tespit pimi deliği konfigürasyonunu belirtir. Alt plakanızda bir yerleştirme pimi takılıysa, eşleşen yerleştirme deliği son ekine sahip bir vana kullanmanız gerekir. Yerleştirme pimi konfigürasyonunun uyumsuz olması, valfin alt plaka yüzüne doğru şekilde oturmasını önleyerek contanın hasar görmesine ve harici sızıntıya neden olur.
Soru 2: Bu valfin gizli bir manuel geçersiz kılma özelliği var. Nasıl çalıştırılır?
Gizli manuel geçersiz kılma, valf gövdesinin solenoid ucundaki girintili bir itme pimli aktüatördür ve küçük bir alet (tipik olarak 3 mm'lik bir altıgen anahtar veya özel bir geçersiz kılma aracı) kullanılarak erişilebilir. Pimin içeri doğru bastırılması makarayı manuel olarak kaydırır ve bobine elektrik gücü uygulamadan solenoidin hareketini taklit eder. Gizli tasarım, normal çalışma sırasında yanlışlıkla manuel çalıştırmayı önler.
S3: Maksimum akış 60 LPM olarak listeleniyor. Vana daha yüksek geçici akışları hasar görmeden idare edebilir mi?
60 LPM derecesi, mutlak bir hasar eşiği değil, maksimum sürekli çalışma akışıdır. 60 LPM'nin üzerindeki kısa geçici akışlar genellikle hasar görmeden tolere edilir. Bununla birlikte, bu değerin önemli ölçüde üzerindeki sürekli akışlar, makara üzerindeki hidrolik kuvvetleri artırarak basınç düşüşünün artmasına, sıcaklıkların yükselmesine ve iç aşınmanın hızlanmasına neden olur. Düzenli olarak 60 LPM'nin üzerinde çalışan devreler için daha büyük bir vana boyutu belirtilmelidir.
S4: Bu valfin NBR contalarıyla hangi hidrolik sıvılar uyumludur?
NBR (nitril bütadien kauçuk) contalar standart mineral bazlı hidrolik yağlarla uyumludur (ISO VG 46 ve ISO VG 68 en yaygın olanlardır). NBR contaları fosfat ester (ateşe dayanıklı) sıvılar, poliol ester sıvılar veya su-glikol karışımlarıyla uyumlu değildir. Ateşe dayanıklı sıvılar kullanan sistemler için Rexroth, FKM (Viton) conta spesifikasyonlarına sahip WE6 çeşitlerini sunmaktadır.
Soru5: Solenoid 30W ve 24V DC olarak derecelendirilmiştir. Bobinin voltaj yükselmelerine karşı nasıl bir koruması var?
/EG24N9K4 bobin spesifikasyonu, 24V DC beslemesi için entegre bir bastırıcı diyot ("K4" elemanı) ile tasarlanmış bir bobini belirtir. PLC çıkışı solenoidi kapattığında, çöken manyetik alan bir ters EMF voltaj yükselmesi oluşturur. Entegre baskılayıcı diyot, bu yükselişi güvenli bir seviyeye sıkıştırarak PLC çıkış transistörünü ve çevredeki elektronikleri korur.
