1606-XLS960E-3 AB Güç Kaynağı Modülü 1606XLS960E3 Yeni Fabrika Mühürlü

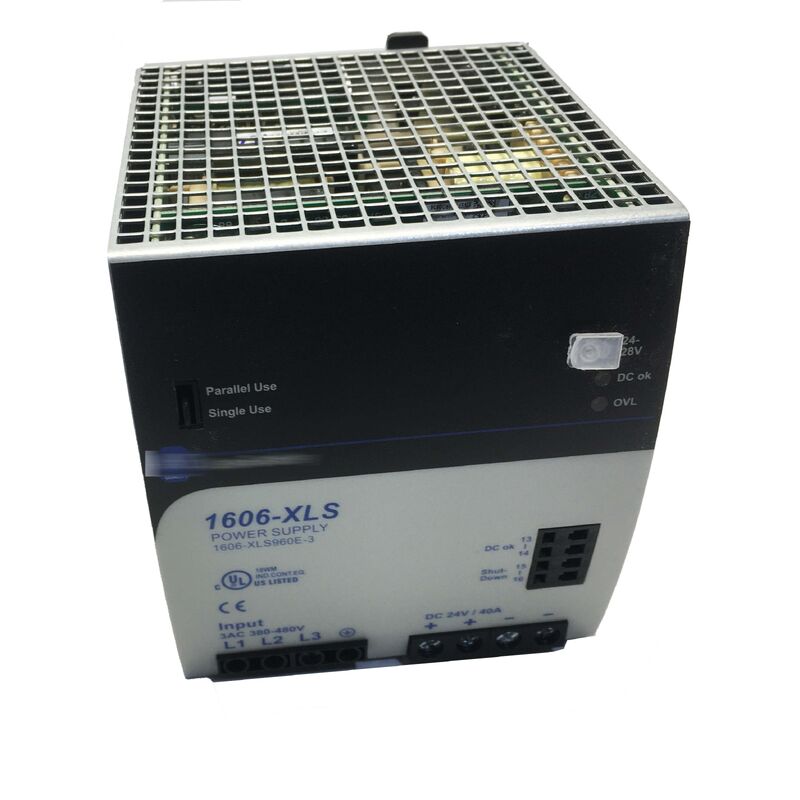

Allen-Bradley 1606-XLS960E-3
960 W Üç Fazlı Performans Güç Kaynağı, 24-28V DC Çıkış
Ürün Genel Bakışı
1606-XLS960E-3 üç fazlı anahtarlamalı güç kaynağı 24-28V DC çıkış 960 W kadar sağlamak üzere tasarlanmıştır. Nominal çıkışı 24 VDC olup, nominal çıkış akımı 40A ve 380-480V AC üç fazlı giriş belirtir.
Pratik endüstriyel kontrol sistemlerinde, bu, yoğun 24VDC yükleri tek bir DIN rayı kaynağından beslemek için güçlü bir aday olmasını sağlar, yükü birden fazla küçük birime ayırmak yerine. Bu model, yüksek verimlilik, güç rezervi, uzaktan çıkış voltajı kontrolü, bir DC-OK röle kontağı ve sorun giderme için dahili veri kaydı özelliklerine sahip 1606-XLS Performans ailesinde yer almaktadır.
Ayrıca -25°C ila +60°C arasında tam güç çalışmasını destekler, bu da onu termal boşluğun önemli olduğu daha zorlu kabin ortamları için uygun hale getirir.
Teknik Özellikler
| Parametre |
Değer |
| Parça Numarası |
1606-XLS960E-3 |
| Marka |
Allen-Bradley |
| Ürün Tipi |
Anahtarlamalı Güç Kaynağı |
| Giriş Tipi |
3 AC 380-480V |
| Çıkış Voltajı |
24-28V DC |
| Nominal Çıkış Voltajı |
24V DC |
| Nominal Çıkış Akımı |
40A @ 24V DC |
| Çıkış Gücü |
960W |
| Güç Rezervi |
50% |
| Yedek Güç |
60A @ 24V DC |
| Verimlilik |
Tipik %94,6 |
| Tutma Süresi |
32 ms |
| DC OK Röle Kontağı |
Evet |
| Ray Montajı |
Evet |
| Koruma Sınıfı |
IP20 |
| Genişlik × Yükseklik × Derinlik |
125 × 124 × 127 mm |
Uygulamalar
1606-XLS960E-3 24VDC kontrol gücü dağıtımı için idealdir, özellikle birden fazla PLC rafı, G/Ç adası, röle, sensör, iletişim cihazı ve güvenlik bileşeninin tek bir merkezi kaynaktan beslenmesi gereken daha büyük endüstriyel kabinlerde.
960W kullanılabilirliği ve 40A nominal çıkışı ile otomatik paketleme hatları, konveyör sistemleri, proses skidleri, malzeme taşıma sistemleri ve büyük makine kontrol panelleri gibi uygulamalara uygundur. Ayrıca paralel akım paylaşımı, güç rezervi ve tanılama özellikleri belirtir.
Yenileme çalışmalarında, toplam yük, kablolama ve termal koşullar dikkatlice kontrol edildiği sürece, birden fazla küçük 24V güç kaynağını tek bir daha yüksek kapasiteli üniteyle değiştirerek kabin karmaşıklığını azaltabilir.
Değiştirme Kılavuzu
Mevcut bir 24V güç kaynağını 1606-XLS960E-3 ile değiştirirken, giriş kaynağını kontrol ederek başlayın, çünkü bu model tek fazlı giriş yerine üç fazlı 380-480V AC için üretilmiştir.
Ardından, toplam 24V yük akımını, başlatma tepe noktaları dahil olmak üzere, çünkü güç kaynağı 40A nominal olarak derecelendirilmiştir ve kısa süreli aşırı yük desteği için ek yedek güç mevcuttur. Ayrıca panel alanını, kablo girişini ve ortam sıcaklığını da gözden geçirin.
Bu ünite DIN rayına monte edilebilir, IP20 derecelidir ve kabin kurulumu için tasarlanmıştır. Değiştirdikten sonra, çıkış voltajı ayarını, DC-OK davranışını ve normal çalışma yükü altındaki sıcaklık artışını doğrulayın. Yüksek yoğunluklu kabinlerde, takılı yükün ünitenin yayınlanmış düşürme ve çalışma sıcaklığı zarfı içinde kaldığını onaylayın.
Sıkça Sorulan Sorular
S1: 1606-XLS960E-3'ün ana rolü nedir?
Bu, 960W üç fazlı endüstriyel güç kaynağıdır, 380-480V ACyi kontrol sistemi yükleri için düzenlenmiş bir 24-28V DC çıkışına dönüştürür.
S2: Ne kadar çıkış akımı sağlar?
Nominal çıkışı 24V DC'de 40Adir ve ayrıca kısa süreli destek için 24V DC'de 60A yedek güç listeler.
S3: DIN rayı kurulumu için uygun mu?
Evet. Ünite DIN rayı güç kaynağı olarak tanımlanır ve spesifikasyonlar açıkça ray montajının mümkün olduğunu belirtir.
S4: Bu modeli daha büyük kontrol panelleri için uygun kılan nedir?
960W çıkış, 40A akım, yüksek verimlilik, güç rezervi ve tanılama özellikleri kombinasyonu, birçok kontrol bileşeninin tek bir güç kaynağını paylaştığı daha büyük 24VDC dağıtım görevleri için uygun hale getirir.
S5: Yerine kullanmadan önce ne kontrol edilmelidir?
giriş fazını ve voltajını, toplam 24VDC yükü, montaj alanını ve kabin sıcaklığını doğrulayın. Bu model üç fazlı 380-480V AC sistemler için tasarlanmıştır, bu nedenle tam uygulamayı kontrol etmeden daha küçük veya tek fazlı bir güç kaynağının doğrudan ikamesi olarak görülmemelidir.
