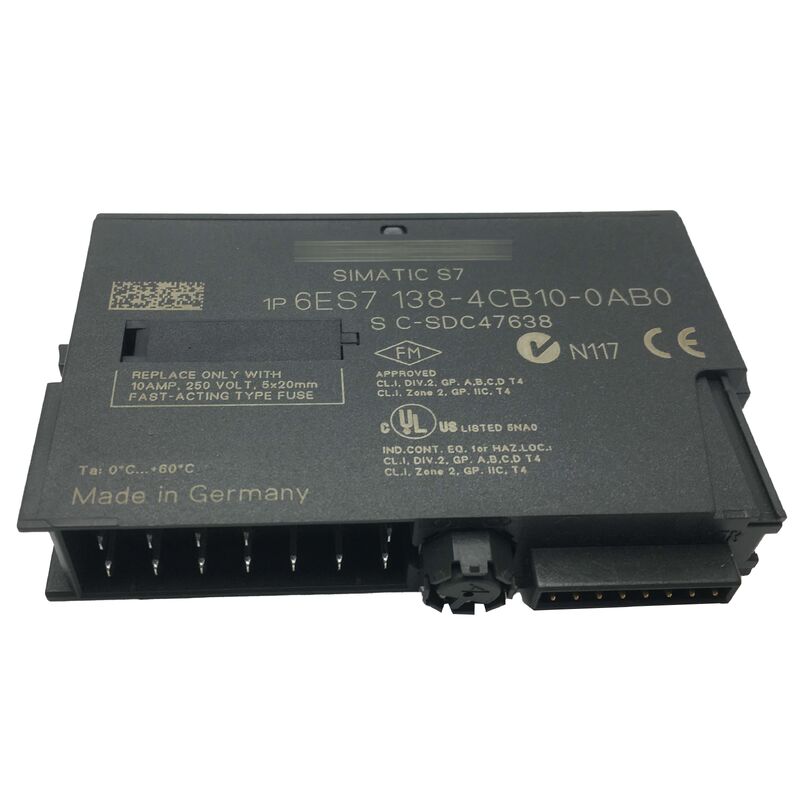

6ES7138-4CB10-0AB0 Simatic S7 ET 200S Güç Modülü 6ES71384CB100AB0 Yeni Orijinal

6ES7138-4CB10-0AB0, Siemens ET200S dağıtılmış I/O sistemleri için PM-E güç modülüdür.PM-E modülü, veri işleme bir bileşen yerine elektrik tabanı olarak hizmet eder..

Voltaj grubundaki elektronik modüllere yük voltajı sağlar ve sürekli voltaj izleme sağlar.Tüm aktüatör çıkışları ve saha cihazlarına gönderilen sinyalleri, PM-E'nin istikrarlı, izlenen güç.

Bu modül geniş voltaj aralığı ile olağanüstü çok yönlülük sunar, 24'ten 48V'ye kadar DC yük voltajlarını ve 24V'den 120V'ye kadar 230V'ye kadar AC yük voltajlarını işleyebilir.Bu, farklı sistem bölümlerinde birden fazla güç modülü varyantının gerekliliğini ortadan kaldırır.

Not:Bu ürün durduruldu. Siemens şimdi 6ES7138-4CB11-0AB0'yu doğrudan değiştirmek için üretmektedir. Mevcut sistemler çalışmaya devam etmektedir.Ama bakım için orijinal modülün kaynağı gereklidir çünkü varis tüm yapılandırmalarda uyumlu olmayabilir..

PM-E sürekli olarak tüm gerilim grubundaki besleme voltajını izler.Modül, CPU anketini beklemeden donanım düzeyinde hatayı hemen tespit eder ve rapor eder..

Teşhis bilgisi iki yolla aynı anda geçer:

• Modül üzerindeki LED göstergeler anında görsel durumu sağlar normal çalışma için yeşil, hata koşulları için kırmızı
• Durum bilgileri PROFIBUS DP işlem görüntüsüne girer ve alarm çıkışları, güvenli durum başlatımı veya SCADA olayları için PLC programına ulaşır.

Kısa devre koruması, aşağı akım alan kablolarını ve modülün kendisini korumak için çıkış kısa devre sırasında açılan değiştirilebilir hızlı patlama sigortası kullanır.Modül aynı zamanda yanlış DC besleme kablolama zarar önlemek için ters kutupluk koruması içerir.

ET200S istasyonunda, PM-E modülü bir gerilim grubunun başlangıcını tanımlar.

Aynı istasyondaki birden fazla PM-E modülü, aynı PROFIBUS DP bağlantısını ve CPU adresini paylaşırken farklı bölümler için farklı besleme voltajlarına izin veren bağımsız gerilim grupları oluşturur.

Bu mimari, tek bir ET200S baş istasyonunun değişen voltaj gereksinimlerine sahip saha cihazlarına hizmet vermesini sağlar. Örneğin, bir voltaj grubunda 230V AC kontaktörler ve diğerinde 24V DC solenoidler.

6ES7138-4CB10-0AB0'nun kompakt 15 mm terminal genişliği montaj rayında dar gerilim grubu sınırlarını korur.

Kırmızı LED, gerilim grubundaki bir hatayı gösterir tipik olarak güç kaynağı gerilim kaybı, patlamış bir sigorta veya gerilim izleme eşiğinin altına düşer.Öncelikle PM-E terminallerinde yük kaynağı voltajını kontrol edin.Eğer doğruysa, değiştirilebilir sigortaları kontrol edin. Eğer her ikisi de sağlamsa, modülün kendisi hatalı olabilir.

Çoğu durumda, evet. -4CB11-0AB0 doğrudan bir yedek olarak tasarlandı.ET200S arabirim modülünün özel yazılım sürümünü ve değiştirmeden önce STEP 7'deki herhangi bir yapılandırma ayarını doğrulamak, bazı yapılandırmalar parametre güncellemeleri gerektirebilir.

Yedekleme fonksiyonu, PLC CPU'nun STOP moduna geçişi veya iletişim kesintiye uğradığında ET200S istasyonunun son çıkış durumlarını korumasını sağlar.Bu, makine veya işlem sorunlarına neden olabilecek CPU durakları sırasında istenmeyen çıkış değişikliklerini önler.

Hemen açılan bir sigorta, alan kablolarında, bağlı bir aktüatörde veya hasarlı bir elektronik modülde sürekli bir kısa devre gösterir.Hata tespit edilmeden ve temizlenmeden sigortayu tekrar değiştirmeyin.Alan kablolarını ayırın ve kısa devreyi bulmak için her devreyi ayrı ayrı test edin.

Bu modül PROFIBUS DP tabanlı ET200S istasyonları için tasarlanmıştır.Farklı çeşitlerden güç modülleri karıştırmadan önce ET200S ana istasyonunun iletişim protokolünü doğrulayın., sistem konfigürasyon bağlamı farklılık gösterir.
