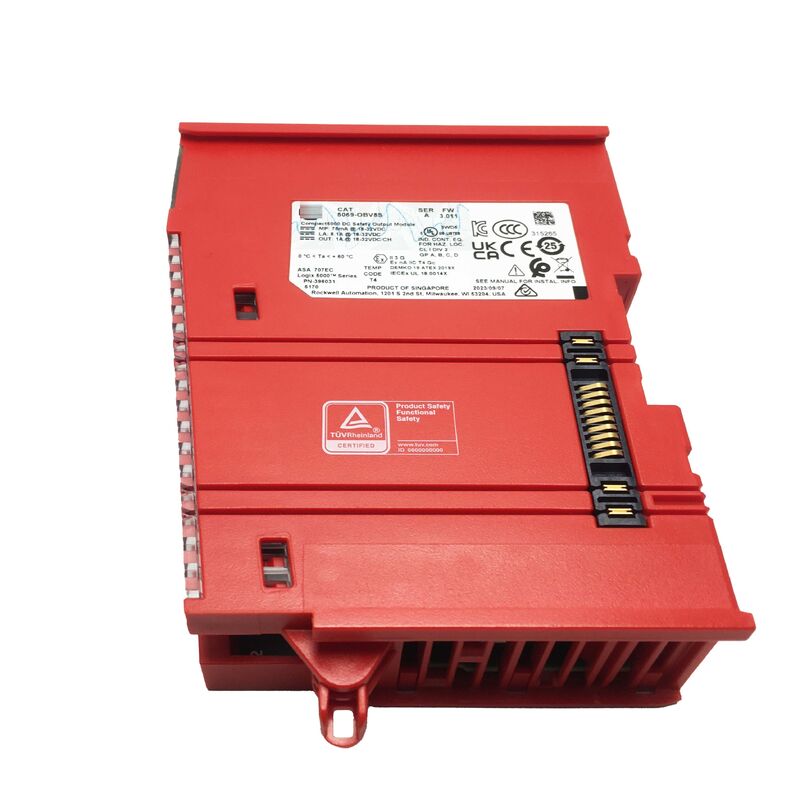

5069-OBV8S AB Güvenlik Çıkış Modülü 5069OBV8S Yeni orijinal
Allen-Bradley 5069-OBV8S. Kompakt 5000 8 kanal 24VDC yapılandırılabilir güvenlik çıkış modülü.
Katalog numarası:5069-OBV8S
Üreticisi:Rockwell Otomasyon / Allen-Bradley
Ürün ailesi:Compact 5000 I/O
Modül Türü:Yapılandırılabilir Güvenlik Dijital Çıktısı (Sourcing veya Bipolar)
Kanallar:8
Çıkış Voltajı:24V DC (17.5-32V DC aralığı)
Güvenlik derecesi:SIL CL3 / PLe / Kategori 4
Genel bakış
5069-OBV8S, Allen-Bradley'nin Compact 5000 I/O ailesinden 8 kanallı yapılandırılabilir güvenlik dijital çıkış modülüdür.Performans seviyesi e (PLe), ve Kategorisi 4 endüstriyel otomasyon için en yüksek fonksiyonel güvenlik derecelendirme seviyesidir.
Bu modül, makine koruması, güvenlik kilitleme çıkışı ve kontrol edilen durma fonksiyonlarının entegre hata tespiti ile sertifikalı güvenlik derecesi çıkışları gerektirdiği uygulamalar için tasarlanmıştır.
Modül, CompactLogix 5380, Compact GuardLogix 5380 veya CompactLogix 5480 sistemlerinde yerel I/O olarak çalışır ve CompactLogix 5380 için EtherNet/IP üzerinden dağıtılmış I/O olarak işlev görür.Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 ve GuardLogix 5580 denetleyicileri.
Yapılandırılabilir çıkış türü, farklı uygulamalar için farklı modül çeşitlerine ihtiyaç duymadan, bir dizi saha aygıtı kablolama gereksinimini karşılar.
Kanal başına 1 ampere, modül makine güvenliği uygulamalarında tipik yükleri çalıştırır: güvenlik rölesi bobinleri, ışık perde etkinleştirme devreleri, valf solenoidler ve motor etkinleştirme sinyalleri.Tek ince bir moduldeki sekiz bağımsız kanal, panel ve şasi alanını korurken önemli bir çıkış kapasitesi sağlar.
Ana Özellikler
| Parametreler |
Değer |
| Katalog Numarası |
5069-OBV8S |
| Üreticisi |
Rockwell Otomasyon / Allen-Bradley |
| Çıktı Kanalları |
8 |
| Çıktı Voltaj Aralığı |
17.5 - 32V DC (Nominel 24V DC) |
| Çıktı Akımı |
Kanal başına 1 A |
| Çıktı Türü |
Kaynak veya Bipolar (konfigure edilebilir) |
| Güvenlik derecesi |
SIL CL3 / PLe / Kategori 4 |
| Güvenlik Reaksiyon Zamanı |
4.5 ms |
| Min. Çıkış Darbe Genişliği |
400 μs |
| Güç tüketimi |
6.5 W |
| Montaj |
DIN ray |
| Çalışma sıcaklığı (uzak) |
0 - 60°C (32 - 140°F) |
| Çalışma sıcaklığı ( dikey) |
0 - 50°C (32 - 122°F) |
| Boyutları |
144.57 mm L × 22 mm W × 105.42 mm H |
| Ağırlık |
Yaklaşık 175 g |
| Uyumlu denetleyici |
Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, KontrolLogix 5580 |
SIL CL3 / PLe / Kategorisi 4 Güvenlik derecelendirmelerinin anlamı
Güvenlik Bütünlük Seviyesi 3 (SIL 3), IEC 62061'de makine güvenliği için tanımlanan en yüksek güvenlik derecesidir.Açıkçası., ciddi potansiyel zarar karşısında güvenilir bir şekilde çalışması gereken güvenlik işlevleri için gerekli seviyedir.
Performans Seviyesi e (PLe) ve Kategori 4, ISO 13849-1'den eşdeğer atamalardır.
Category 4 requires that a single fault does not lead to loss of the safety function and that the fault is detected before the next safety demand is made — or at least before the next normal machine cycle.
5069-OBV8S, çift kanallı çıkış mimarisi ve kapsamlı yerleşik teşhisleri sayesinde bu derecelere ulaşır.
Modül, alan güç kaybı, yüksüz koşullar, kısa devre, aşırı yük ve aşırı sıcaklık için çıkışlarını sürekli olarak izler.Ters voltaj koruması ve aşırı voltaj koruması donanım içine yerleştirilmiştirBu teşhisler güvenlik programından bağımsız olarak çalışır ve yazılım mantığının altında bir donanım seviyesinde güvenlik ağı sağlar.
Yapılandırılabilir Çıktı Tipi √ Kaynaklı veya Bipolar
Modülün tam adındaki "konfigür edilebilir" işareti, seçilebilir çıkış elektrik türüne atıfta bulunur.Kaynak çıkışlar, modülden yüke akım sağlıyor. Modülün çıkış terminalı pozitif akımı sağlıyor., ve yük bu terminal ile zemin arasında bağlantı kurar.
Bu, makine aracı ve robot güvenlik çıkışları için en yaygın kablolama sözleşmesidir.
Bipolar configuration allows the module's outputs to be used in circuits where the current direction may vary — useful in specific valve driver and actuator applications where the load requires both polarities at different operating points.
Çıktı türü, modül yapılandırmasının bir parçası olarak Studio 5000 Logix Designer yazılımında yapılandırılmıştır.
Arkaplan İletişim ve Sistem Entegrasyonu
Compact 5000 I/O modülleri, doğrusal ve Cihaz Seviye Halkası (DLR) topolojilerini destekleyen 1 Gb gömülü anahtar teknolojisini kullanır.
Bu yüksek hızlı arka plan iletişim, kontrolör ve I / O modülleri arasında hızlı transfer oranlarını sağlar. Güvenlik tepki zaman bütçesinin dar olduğu güvenlik uygulamaları için kritik.
Modül 4.5 ms safety reaction time is the time from detecting a change on the safety input side to updating the safety output — a key parameter for calculating the overall system reaction time in a safety function.
Bu, güvenlik zincirindeki diğer zaman gecikmelerine eklenmelidir (ansör yanıt süresi, güvenlik fonksiyonu icrası,Tüm güvenlik fonksiyonunun performansını gerekli durma süresine karşı doğrulamak için.
Modül aynı zamanda daha geniş Compact 5000 ekosistemine de entegre olur ve bu hizmeti sağlayan uyumlu Compact 5000 modüllerinden saha tarafı güç dağıtımını alır.
Sıkça Sorulan Sorular
S1: 5069-OBV8S, standart bir CompactLogix 5380 denetleyici ile GuardLogix denetleyici olmadan kullanılabilir mi?
5069-OBV8S, bir CompactLogix 5380 sistemine monte edilebilir, ancak güvenlik işlevleri yalnızca bir Compact GuardLogix 5380 veya GuardLogix 5580 denetleyiciye bağlandığında kullanılabilir.Güvenlik mantığı denetimi sağlayan bir GuardLogix birincil denetleyici olmadan, modül güvenlik çıkışlarını doğrulayamaz veya SIL derecelendirilmiş işletim için gerekli güvenlik imzasını koruyamaz. Standart (güvenlik dışı) dijital çıkış kullanımı için,Standart çıkış modülleri uygun seçimdir..
S2: Modül 3. kanalda bir kısa devre teşhisi gösteriyor. Bunu nasıl araştırmalı?
Belirli bir kanalda kısa devre teşhisi genellikle çıkış sürücüsünün o kanalin yükünde aşırı akım tespit ettiğini gösterir.Gücü çıkarın ve kabloları kontrol edin. Kanal 3 devresindeki herhangi bir kablodan kabloya veya kablodan yere kısa.. Yük cihazını (solenoid, röle bobini) sarma kısa kontrol edin. Eğer kablo hatası bulunmazsa, yük cihazının kendisi arızalanmış olabilir.Durumu düzelttikten sonra hatayı temizleyin ve üretime geri dönmeden önce çıkışın normal şekilde çalıştığını kontrol edin..
S3: 5069-OBV8S ile standart (güvenlik dışı) dijital çıkış modülü arasındaki fark nedir?
5069-OBV8S gibi güvenlik çıkış modülleri standart modülleri olmayan sertifikalı teşhis kapsamına sahiptir.Güvenlik modülü, çift kanallı iç mimari kullanır ve çıkış devrelerinde sürekli kendi kendini test eder.Çıkış zamanlaması ve teşhis sonuçları GuardLogix kontrolörünün güvenlik görevi tarafından güvenlik bağlantısı yoluyla doğrulanır.Standart dijital çıkışların sertifikalı teşhis kapsamı yoktur ve güvenlik derecelendirilmiş bir işleve katılamaz.Bu iki tür, güvenlik uygulamalarında yerine geçilemez.
S4: Yapılandırılabilir kaynak / bipolar çıkış güvenlik derecesini nasıl etkiler?
Güvenlik derecesi (SIL CL3 / PLe / Cat. 4) hem kaynak hem de bipolar konfigürasyonlarda geçerlidir.Dış kablolama sözleşmesine uymayanStudio 5000'de çıkış türünü saha aygıt gereksinimlerine ve güvenlik sistemi belgelerine uyması için yapılandırın.
S5: Kontrolörle iletişim kaybolursa 5069-OBV8S çıkışlarına ne olur?
5069-OBV8S ile GuardLogix kontrolörü arasındaki güvenlik bağlantısı kaybolduğunda, modül yapılandırılmış iletişim hatası durumuna girer.Bu tipik olarak enerjiyi kesmek için yapılandırılmıştır (güvenli durum)Modülün programlanabilir hata davranışı, güvenlik uygulaması programcısının iletişim hataları için spesifik çıkış durumunu tanımlamasına izin verir.Ama güvenlik en iyi uygulaması iletişim kaybedildiğinde tüm güvenlik çıkışlarını enerji kesilmiş güvenli durumlarına yapılandırmaktır..
