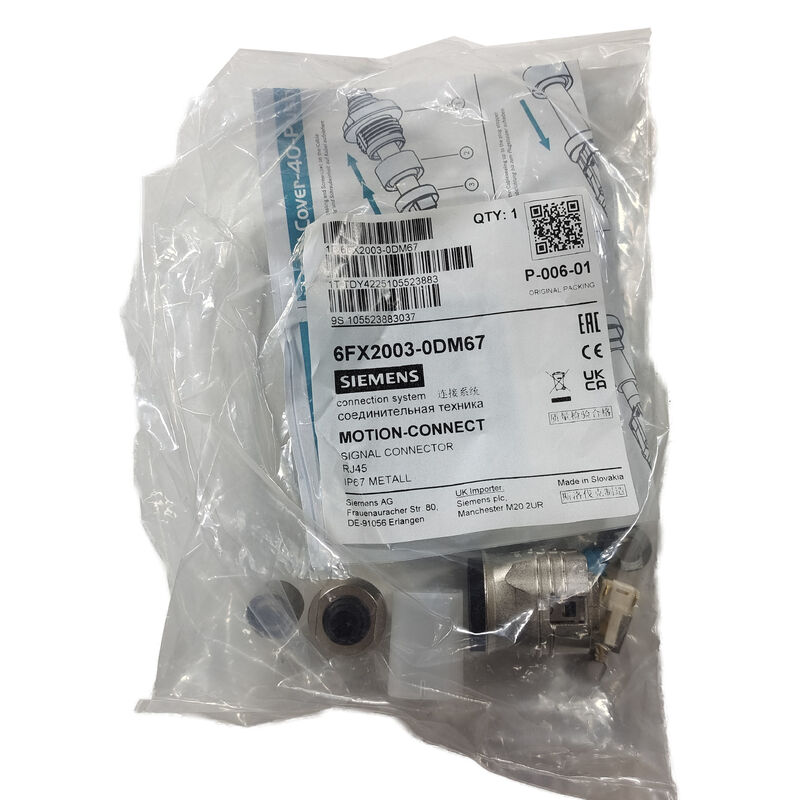

6FX2003-0DM67 ∙ Siemens MOTION-CONNECT RJ45 Sinyal Bağlantısı ∙ DRIVE-CLiQ / IP67 Metal Sürümü

DRIVE-CLiQ arayüz bağlantıları için sağlam metal RJ45 konektörü

6FX2003-0DM67, Siemens'in DRIVE-CLiQ arayüzü için metal gövdeli RJ45 sinyal konektörüdür.kodlayıcılarDRIVE-CLiQ hem güç hem de yüksek hızlı seri iletişimi tek bir RJ45 formatı kablo bağlantısı üzerinden taşır.Bağlantının mekanik ve çevresel dayanıklılığının sistem güvenilirliği ile doğrudan ilgili olması.

The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.

Ana Özellikler

DRIVE-CLiQ Bu konektörün kullandığı arayüz

DRIVE-CLiQ (Drive Component Link with IQ), Siemens'in SINAMICS sürücü sistemi için özel dijital arayüzüdür.

Entegre motor kodlayıcısı iletişim:SINAMICS uyumlu motorlar, kodlayıcıda entegre bir DRIVE-CLiQ arayüzü ile konum, hız,ve motor tanımlama verileri doğrudan SINAMICS sürücüsüne DRIVE-CLiQ bağlantısı üzerinden, eski sürücü nesillerinde kullanılan ayrı çözücü veya analog kodlayıcı kablo arayüzlerini ortadan kaldırarak.

Plug-and-identify yeteneği:DRIVE-CLiQ ile donatılmış bileşenler, bağlantı sırasında SINAMICS sürücüsü tarafından okunabilen dijital tanımlama verilerini taşır. Otomatik bileşen tanıma ve yapılandırma doğrulama desteği sağlar.yanlış kablo veya motor tipi seçimi nedeniyle işlemeye başlatma hatalarını azaltmak.

Daisy zinciri ve yıldız topolojileri:DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.

Başvurular

SINAMICS S120 motor bağlantıları:DRIVE-CLiQ bağlantıları ile SINAMICS S120 motor modülleri ve SIMOTICS servomotörleri arasındaki bağlantılar

CNC alet makinelerinin servo eksenleri:SINUMERIK SINAMICS S120 tahrik sistemleri ile DRIVE-CLiQ motor kodlayıcısı geri bildirimi kullanan CNC alet makineleri

Endüstriyel robot eklemleri:SINAMICS tabanlı robot servo tahrik sistemleri, her bir eklem motorunda DRIVE-CLiQ bağlantılarının robotun çalışma ortamında sağlam, mühürlü bağlantı performansını gerektirdiği.

Değiştirme ve saha onarımı:saha bakımı sırasında hasarlı DRIVE-CLiQ konektörlerinin değiştirilmesi, özellikle orijinal plastik 6FX2003-0DC67 konektörünün arızalanması durumunda,Metal 6FX2003-0DM67 aynı bağlantı pozisyonunda doğrudan işlevsel bir yükseltme sağlar.

Sık Sorulan Sorular

S1: 6FX2003-0DM67, eski 6FX2003-0DC67 plastik bağlantısı için bir drop-in yedeklemesi mi?

Evet, 6FX2003-0DM67 metal versiyonu, 6FX2003-0DC67'nin doğrudan halefisidir ve aynı RJ45 konektör arayüzünü ve DRIVE-CLiQ pin atamasını paylaşır.Metal versiyon aynı uygulamada plastik versiyonun yerini alabilir, daha iyi mekanik dayanıklılık ve IP67 çevresel mühürlemeyi fonksiyonel bir yükseltme olarak sağlar.

S2: IP67 derecesi sadece konektör için geçerli mi yoksa özel bir çiftleme kablosu yapısı mı gerektirir?

6FX2003-0DM67 konektörünün IP67 derecesi, konektörün düzgün bir şekilde eşleştirildiğinde ve bağlandığında mühürleme performansını tanımlar.Montajlı kablo sisteminde tam IP67 korumasını elde etmek aynı koruma sınıfına uygun bir DRIVE-CLiQ kablosu kullanmayı ve konektörün tamamen oturmuş ve kilitli olmasını sağlamak gerekirSiemens'in DRIVE-CLiQ kablo belgelerinden tam kablo montajının IP derecesini doğrulayın, çünkü kablo kabuğu ve gerilme hafifletmesi de genel sistem koruma seviyesine katkıda bulunur.

S3: DRIVE-CLiQ arayüzü bu bağlantıdan hangi sinyalleri taşır?

DRIVE-CLiQ, düşük voltajlı DC güç (bağlı bileşenlerin elektroniklerini besleyen) ve yüksek hızlı seri dijital iletişim (kodlayıcı konum verileri, bileşen tanımlaması) kombinasyonunu taşır.,aynı RJ45 biçimindeki kablo bağlantısı üzerinden.6FX2003-0DM67 konektörünün pin konfigürasyonu, standart 8 pozisyonlu RJ45 formatında bu kombine güç ve veri arayüzünü barındırır.

S4: 6FX2003-0DM67, S120'den başka SINAMICS sürücü nesilleri ile kullanılabilir mi?

DRIVE-CLiQ, bazı S110 ve DRIVE-CLiQ arayüz standardını benimseyen diğer mevcut nesil Siemens sürücü sistemleri de dahil olmak üzere S120'den daha fazla SINAMICS sürücü platformunda kullanılır. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms, her zaman uyumluluğu tesisteki belirli tahrik ve motor kombinasyonuna göre kontrol edin.
