Elektron Modülleri 6ES7132-4BB31-0AB0 6ES7 132-4BB31-0AB0 6ES7132-4BB31-OABO

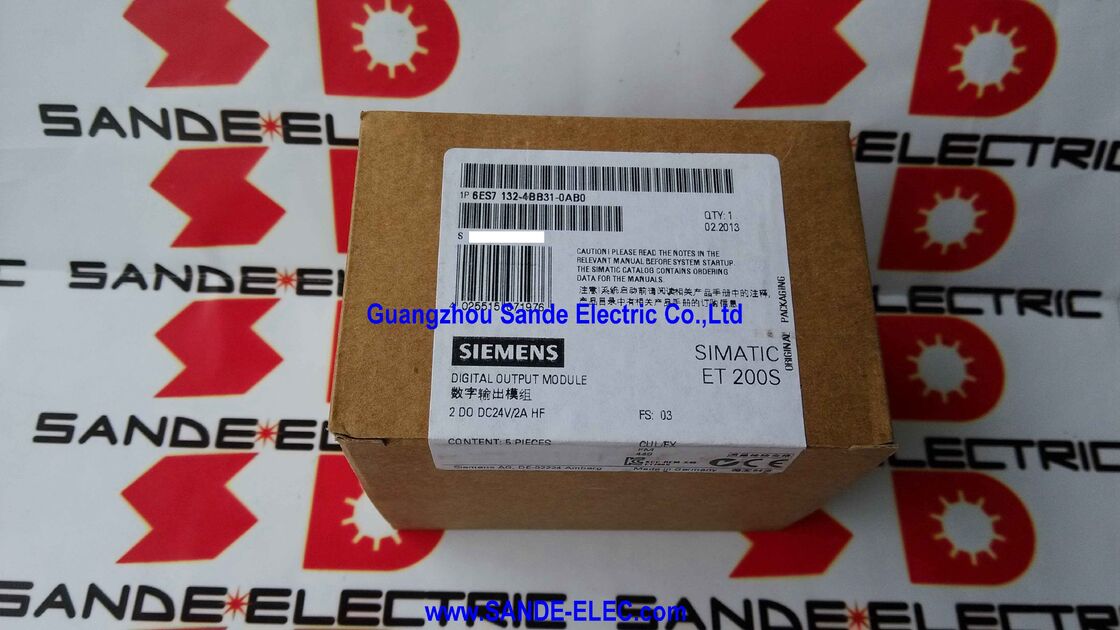

Siemens 6ES7132-4BB31-0AB0

Parça numarası:6ES7132-4BB31-0AB0

Üreticisi:Siemens AG (Almanya)

Ürün ailesi:SIMATIC ET 200S

15mm'de iki yüksek spesifikasyonlu çıkış Diagnostics ile

6ES7132-4BB31-0AB0, Siemens'in SIMATIC ET 200S dağıtılmış I/O sistemi için 2 kanal dijital çıkış elektronik modülüdür.Standart 0'nun kapasitesini aşan yükleri çalıştırır..5A çıkış modülleri ∙ Yüksek akış akımlarına sahip solenoid valfleri, DC kontaktor bobinleri, daha ağır görevli aktüatörler ve önemli akım çekimi olan gösterge yükleri.15 mm genişliğinde iki çıkış, daha yüksek akım çıkışlarına ihtiyaç duyulduğunda bile ET 200S istasyonunu kompakt tutar.

"Yüksek Özellik" (HF) işareti, bu modülü Standart (ST) varyantından ayırt eder.HF modülünün belirleyici avantajı, tanılama yeteneğidir. Modül, her çıkış kanalını kısa devre ve açık devre koşulları için izler.Kısa devre oluştuğunda, modül aşırı akımı algılar, kısa devre korumasını etkinleştirir.ve hatayı modül yüzündeki SF (grup hatası) LED ile ve PROFIBUS DP tanı verileri ile S7 CPU'sına rapor eder.Açık devre algılama, çıkış kablolarının sağlam olduğunu doğruluyor. Kırık bir kablo veya bağlantısı kesilmiş bir yük, bir işlem problemine neden olmadan önce açık devre hatası raporu oluşturur.

Değiştirme değer çıkış fonksiyonu, CPU ile bağlantı kaybolduğunda yapılandırılabilir arıza güvenliği davranışını sağlar (PROFIBUS DP iletişim hatası),Modül, çıkışlarını tanımlanmış yedek değerlere ayarlamak için yapılandırılabilir (güç 0, son durumunu tutmak veya tüm kapalı olarak varsayılan yerine 1) zorlamak.

6ES7132-4BB31-0AB0 5 adet paket olarak satılır. Her modül aynı üründür; 5 paket ET 200S yelpazesindeki bu elektronik modül için standart satın alma birimidir.

Ana Özellikler

HF vs ST Doğru ET 200S Çıktı Modülünü Seçmek

Uygulama için daha yüksek çıkış akımı, açık devre teşhisi veya yapılandırılabilir yedek davranış gerekli olduğunda HF modülünü belirtin.

Sık Sorulan Sorular

S1: 6ES7132-4BB31-0AB0 montaj için özel bir terminal modülü gerektirir mi?

Evet. Her ET 200S elektronik modül ET 200S güç otobüsüne ve alan kablolama terminallerine fiziksel bağlantı sağlamak için bir terminal modülü (TM) gerektirir.2DO HF modülü için uygun terminal modülü ET 200S sistem kılavuzundan onaylanmıştır different terminal modules provide different wiring configurationsElektronik modülün kendisi bir terminal modülü içermez; bunlar ayrı olarak sipariş edilir.

S2: 2DO HF çıkış kanalında bir kısa devre tespit edildiğinde ne olur?

Modül kısa devre korumasını etkinleştirir, çıkış akımı sınırlar ve modül yüzüne SF LED'i ayarlar. Hata, PROFIBUS DP tanı verileri ile S7 CPU'sına rapor edilir,Program alarmını tetikleyebilirseEğer yedek değer fonksiyonu yapılandırılmışsa, etkilenen çıkış tanımlanmış bir duruma zorlanabilir.Çıktı kısa devre temizlenir ve CPU hatayı kabul ettikten sonra otomatik olarak yeniden başlar.

S3: 6ES7132-4BB31-0AB0'daki iki çıkış kanalı farklı yük voltajları için kullanılabilir mi?

Her iki çıkış kanalı da modülün besleme terminaline verilen yük voltajını paylaşır.Her iki kanal da aynı 24V DC yükleme voltajından çalışır. Aynı modülün farklı kanallarında farklı gerilim yükleri harici izolasyon olmadan desteklenmez.Farklı yük voltajları gerekirse, her biri ilgili güç kaynağına bağlı ayrı modüller kullanın.

S4: Yüksek Özellik modülünde yedek değer fonksiyonunun amacı nedir?

Değiştirme değeri fonksiyonu, CPU ile iletişimin kaybolduğu zaman çıkış kanallarının ne yaptığını tanımlar. Örneğin, PROFIBUS DP otobüsünün arızalanması veya CPU durduğu zaman.Güç çıkışları 0'a (tüm kapalı)Değiştirme değeri STEP 7 veya TIA Portal'da yapılandırılır ve ET 200S arayüz modülünde depolanır.Bir iletişim hatası sırasında kontrolsüz çıkış davranışından süreci korur.

S5: 6ES7132-4BB31-0AB0 nasıl sipariş verilir?

6ES7132-4BB31-0AB0 5 elektronik modülün birimlerinde paketlenir ve satılır.Bu, Siemens'in ET 200S elektronik modülleri için standart ambalajıdır paketin miktarı ürün tanımında ve ürün etiketinde belirtilmiştir.
