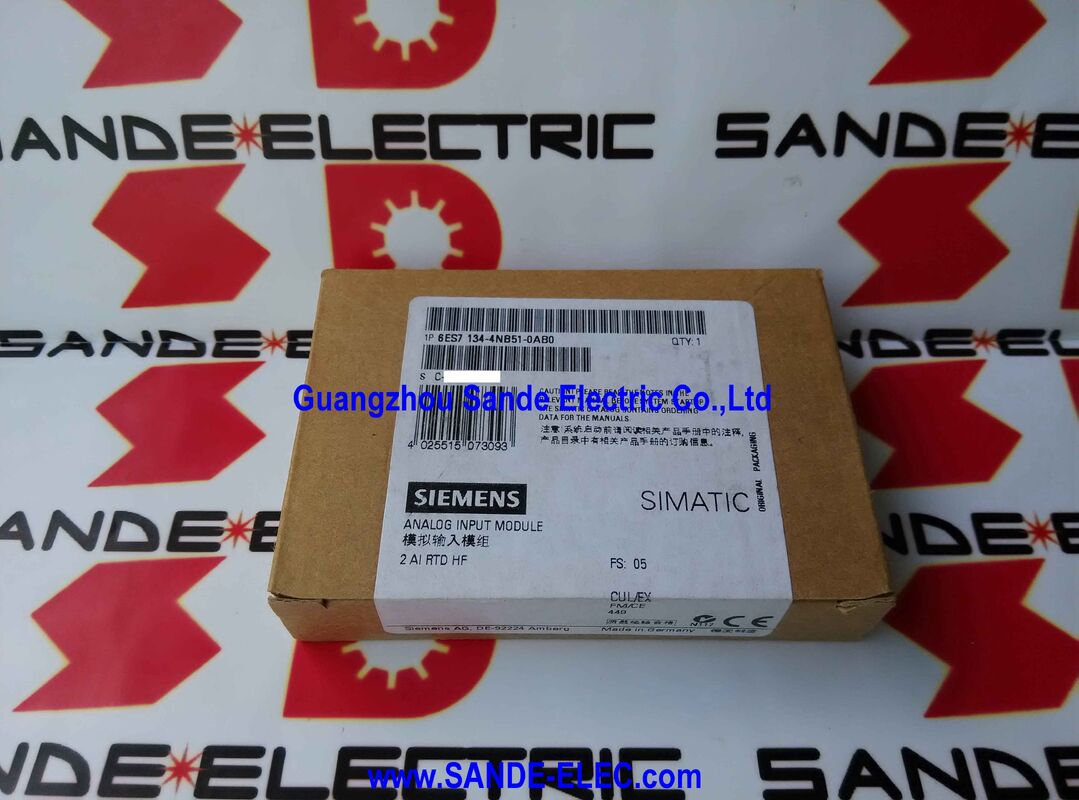

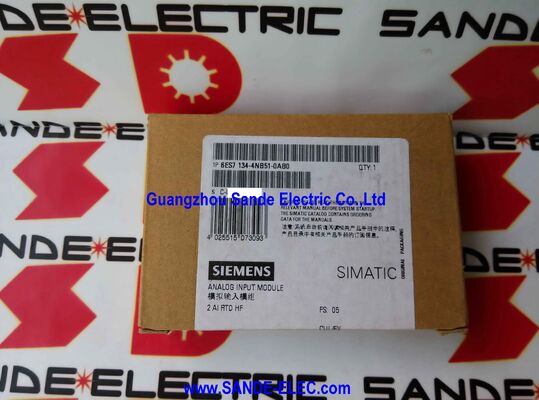

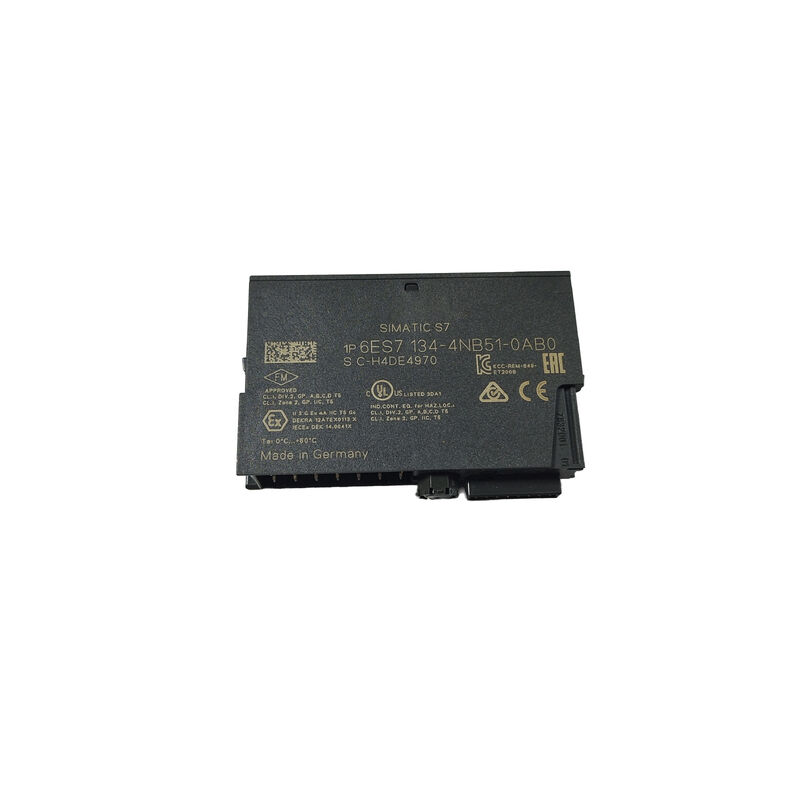

Elektronik Modül 6ES7134-4NB51-0AB0 6ES7 134-4NB51-0AB0 6ES7134-4NB51-OABO

Siemens 6ES7134-4NB51-0AB0 ∙ SIMATIC ET 200S 2AI RTD Yüksek Özellik Modülü ∙ 15-Bit / ±0.1% / 2/3/4-Kablo / Hat Telafi

Yüksek özellikli RTD Girişi ¢ 15 bit çözünürlük ve yerleşik kurşun telafi

6ES7134-4NB51-0AB0, Siemens SIMATIC ET 200S dağıtılmış I/O için 2AI RTD High Feature analog giriş modülüdür. Her iki giriş kanalı bir Direniş Sıcaklık Detektörü (RTD) kabul eder.Pt200, Pt500, Pt1000, Ni100, Ni120, veya Cu10 sensörü ve 15 bit artı işaret çözünürlüğünde PROFIBUS DP master'a bir sıcaklık ölçümü iade edin. ± 0.1% doğrulukta,Bu, ET 200S analog modül aralığındaki en hassas sıcaklık girişi seçeneklerinden biridir..

"Yüksek Özellik" (HF) işareti anlamlı bir ayrımdır. ET 200S ailesindeki standart özellikli RTD modülleri daha düşük çözünürlük ve daha az hassas ölçüm sağlar.HF modülü, daha yüksek çözünürlüğe (15-bit vs. standart modüllere göre 13-bit) ve iç hat direnci telafiye ✓ alan uygulamalarında en çok farklılaştıran özelliği ekler.

İç hat direnci tazminatıRTD sensörünü modüle bağlayan kablonun direncinden kaynaklanan sıcaklık ölçüm hatasını ortadan kaldırır.Kablo direnci doğrudan sensör direncine eklenir ve sıcaklıktan ayırt edilemez. 20 ohm bir kablo 20 ohm (yaklaşık 50 ° C Pt100) sıcaklık ofsetine benziyor.. HF modülünün iç telafi devresini ölçer ve dış düzeltme gerektirmeden kablo direnci hatasını çıkarır.2 tel kablolama ekonomik bir seçim olduğu mesafeler için makul bir doğrulukta 2 tel tesisatlarının pratik hale getirilmesi.

3 tel ve 4 tel kurulumları, geleneksel Kelvin algılama veya köprü tekniklerini kullanarak sensördeki kablo direnci hatasını ortadan kaldırır, ancak sensör başına daha fazla iletken gerektirir.Modül tüm üç kablo yapılandırmasını destekler.Sistem tasarımcısına sensör pozisyonu başına sensör kablolama stratejisinde esneklik sağlar.

Ana Özellikler

6ES7134-4NB51 vs. 6ES7134-4NB01

Her ikisi de "NB" önekini ve Yüksek Özellik işareti taşır, ancak farklı sensör türlerini ölçer:

Bu iki modül birbirini değiştirebilir değildir ‡ her ikisi de aynı ET 200S terminal modülünü kabul eder, ancak elektronik ve ölçüm tekniği tamamen farklıdır.Belirlemeden önce tesisteki sensör türünü doğrulayın..

Sık Sorulan Sorular

S1: Hangi RTD sensör türleri 6ES7134-4NB51-0AB0 ile uyumludur?

Modül standart endüstriyel platin ve nikel RTD türlerini kabul eder: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 ve Cu10 (DIN / IEC standart eğreleri).Sensör tipi, ET 200S modülü parametrelerinde STEP 7 veya TIA Portal donanım yapılandırması sırasında kanal başına yapılandırılır.. Yapılandırmadan önce uygulamada kurulu olan sensör türünü doğrulayın.

S2: 6ES7134-4NB51-0AB0 için hangi terminal modülü gereklidir?

Modül, bir ET 200S terminal modülü gerektirir TM-E15S24-AT (6ES7193-4CL20-0AA0) veya TM-E15C24-AT (6ES7193-4CL30-0AA0).Terminal modülü alan kablolama terminallerini sağlar ve ET 200S rayına fiziksel olarak bağlanırTerminal modülleri ayrı sipariş edilmelidir.

S3: İç hat direnci tazminatı nasıl çalışır ve ne zaman önemlidir?

2 telli bir RTD devresinde, sensörü modüle bağlayan kablo ölçüm akımını taşır ve aynı zamanda sensör okumasına sıcaklık ofset hatası olarak eklenen bir direnç de getirir.Bu kablo direncini sonuçtan çıkarmak için bilinen bir referans ölçümüne dayalı bir düzeltme uygulanır.Bu, uzun 2 tel kabloları için en çok önemlidir. Pt100'de, kablo direncinin her 1Ω'su, tazminat almadan yaklaşık 2.5 °C ölçüm hatası getirir.HF modülü, 3 veya 4 tel kablo gerektirmeden bu hatayı azaltır.

S4: 6ES7134-4NB51-0AB0 üretimi durduruldu.

ET 200S sistemi ET 200SP platformu ile değiştirildi. ET 200SP, uyumlu ölçüm yeteneğine sahip eşdeğer RTD giriş modülleri sunar.kaynak 6ES7134-4NB51-0AB0 ET 200S sonrası piyasası üzerindenYeni sistem tasarımları için ET 200SP eşdeğerini kullanın.

S5: 6ES7134-4NB51-0AB0'da SF LED'i yanıyor.

SF (grup hatası) LED, modül düzeyinde bir hatayı gösterir. Tipik olarak aralığın dışındaki bir sensör sinyali (açık devre, kısa devre veya sensör okuması yapılandırılmış aralığın ötesinde),veya modül donanım hatasıAçık devre RTD (sensör tel kırılması) SF LED etkinleşmesinin en yaygın nedenidir;Kırılma türüne bağlı olarak yüksek veya düşük ölçekli bir okuma olarak sunulur..
