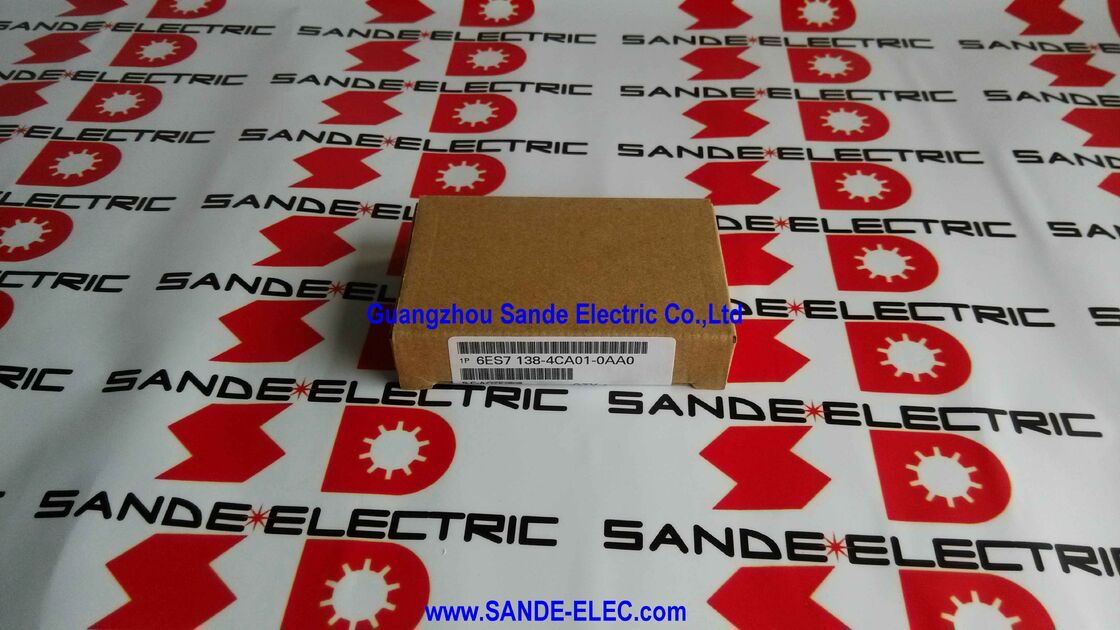

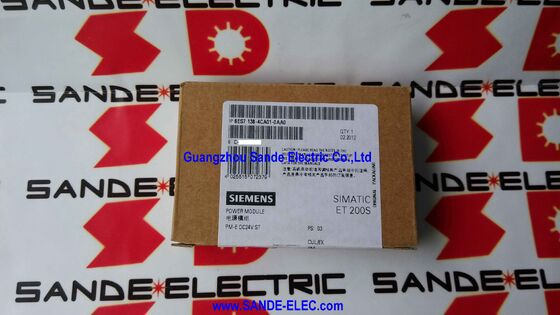

Siemens 6ES7138-4CA01-0AA0 | ET 200S için SIMATIC DP PM-E ​​Güç Modülü — 24V DC / 10A / Diagnostik / 15mm

PM-E — ET 200S Modül Grubu için Güç Giriş Noktası

SIMATIC ET 200S dağıtılmış I/O düğümünde PM-E ​​(Güç Modülü — Elektronik), terminal sırasında sağda onu takip eden modüller için güç kaynağı alanını tanımlar. Her PM-E, harici bir kaynaktan 24V DC alır ve bunu bitişik G/Ç modüllerinin elektronik besleme rayına dağıtır. PM-E'nin sağındaki modüller, çalışma gücünü PM-E'nin besleme grubundan bir sonraki PM-E'ye veya terminal sırası sınırına kadar çeker.

6ES7138-4CA01-0AA0, yük voltajı (harici kaynaktan gelen 24V DC) ile PROFIBUS DP arka panel veri yolu arasında elektriksel izolasyon anlamına gelen potansiyel ayrımı sağlar. Bu ayırma, saha besleme bozukluklarının arka panel iletişim veriyoluna ulaşmasını önler ve bir ET 200S düğümünde birden fazla PM-E ​​modülü kullanıldığında besleme gruplarını birbirinden izole eder.

Eksik yük voltajına yönelik teşhis yerleşiktir. PM-E'ye verilen 24V DC beslemesi arızalanırsa veya spesifikasyonun dışına çıkarsa, modül PROFIBUS DP master'a bir teşhis mesajı gönderir — kontrol cihazı, harici izleme kablolaması gerektirmeden arıza bildirimini otomatik olarak alır.

Temel Özellikler

Harici Kısa Devre Koruması - Gerekli Tasarım Adımı

6ES7138-4CA01-0AA0'ın yük voltajı tarafında dahili kısa devre koruması yoktur. Yukarı yönde harici bir koruyucu cihaz kurulmalıdır; açma karakteristiği C olan bir devre kesici belirtilmiştir. Bu bir seçenek değil, tasarım gereğidir. Harici kesici olmadan saha kablolarındaki veya bağlı modüldeki kısa devrenin PM-E ​​tarafından akım sınırlayıcı koruması yoktur. Harici kesiciyi yalnızca maksimum 10A modül için değil, bağlı yük için de boyutlandırın.

SSS

S1: ET 200S adlandırma kuralında "PM-E" ne anlama geliyor?

PM-E, Güç Modülü Elektroniği anlamına gelir. Bir grup bitişik ET 200S I/O modülüne elektronik besleme voltajı sağlayan modüldür. Ayrık çıkış yüklerine akım sağlayan PM-D'den (Güç Modülü Ayrık) farklı olarak PM-E, I/O modüllerinin elektronik devrelerine güç sağlar. Bir düğümdeki birden fazla PM-E ​​modülü, elektronik kaynağı bağımsız olarak çalıştırılan gruplara ayırır.

S2: C karakteristiğine sahip harici bir devre kesici neden gereklidir?

6ES7138-4CA01-0AA0 dahili kısa devre koruması sağlamaz. Yukarı yönde bir kesici olmadan, saha kablolarındaki bir kısa devre veya kısa devre yapan bir modül, kaynaktan sınırsız akım çekerek PM-E'ye ve bağlı modüllere zarar verebilir. Açma karakteristiği C, PM-E ​​ve I/O modüllerinin açılışta kapasitif ani akım sunması nedeniyle belirtilmiştir; C eğrisinin daha yüksek ani akım toleransı, gerçek arıza akımlarına karşı koruma sağlarken normal başlatma sırasında istenmeyen açmaları önler.

S3: Eksik yük voltajı teşhisi pratikte ne işe yarar?

PM-E'nin 24V DC girişi algılama eşiğinin altına düşerse modül, PROFIBUS DP master'ın modül hatası olarak okuduğu bir teşhis mesajı oluşturur. Master'ın PLC programı hatayı alır ve kontrol sisteminin ET 200S besleme gerilimi kaybına tepki vermesine olanak tanır; etkilenen G/Ç'yi zarif bir şekilde kapatır veya bir alarm üretir. Bu, herhangi bir açıklama yapmadan G/Ç işlevini kaybetmekten çok daha bilgilendiricidir.

S4: Bir 6ES7138-4CA01-0AA0 kaç adet G/Ç modülü sağlar?

PM-E, PM-E'nin konumundan sonraki PM-E'ye veya terminal sırasının sonuna kadar (hangisi önce gelirse) kendi güç kaynağı grubundaki tüm ET 200S I/O modüllerini besler. Modül sayısı, gruptaki her modülün mevcut çekilişine bağlıdır. Gruptaki tüm modüllerin toplam akımı 60°C'de 10A'yı geçmemelidir. Gruptaki tüm modüllerin toplam elektronik akım çekişini hesaplayın ve bu limit dahilinde kaldığını doğrulayın.

S5: 6ES7138-4CA01-0AA0'ın üretimi durduruldu. Mevcut Siemens değişimi nedir?

ET 200S sisteminin yerini ET 200SP platformu almıştır. PM-E modülünün değiştirilmesini gerektiren mevcut ET 200S kurulumları için, Siemens Industry Mall aracılığıyla Siemens'in mevcut parça bulunabilirliğini kontrol edin. Yeni kurulumlar için kendi güç modülü çeşitlerine sahip ET 200SP mevcut platformdur. Belirtmeden önce mevcut kullanılabilirliği ve durdurulan durumu Siemens'in kendi tedarik zincirinden doğrulayın.
