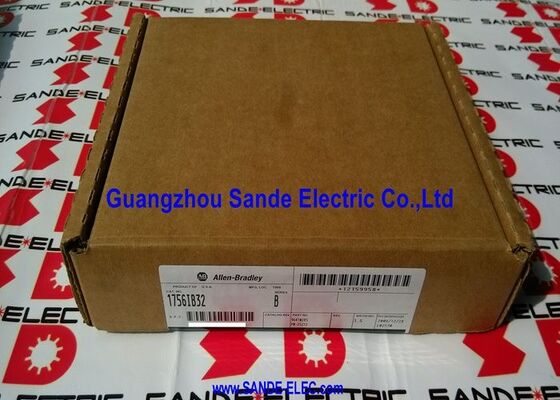

ControlLogix 32 I Batma Noktası Modülü 1756IB32 1756 IB32 1756IB32

Allen-Bradley 1756-IB32 | ControlLogix 32 Noktalı 12/24V DC Dijital Giriş Modülü

Parça Numarası: 1756-IB32

Üretici: Rockwell Automation / Allen-Bradley (ABD)

Ürün Tipi: Dijital Giriş Modülü — 32 Noktalı DC

Tek Bir Slota 32 Adet Ayrık Giriş

1756-IB32, 32 adet DC dijital giriş noktasını tek bir 1756 ControlLogix şasi yuvasına sığdırır. Her nokta, bir saha cihazının (limit anahtarı, yakınlık sensörü, basmalı düğme, solenoid geri bildirimi, fotoelektrik sensör veya herhangi bir 12/24V DC ayrık sinyali) açık/kapalı durumunu okur ve bu durumu Logix programının üzerinde işlem yapması için denetleyicinin giriş veri tablosuna eşler.

Yuva başına 32 nokta ile 1756-IB32, standart ControlLogix DC giriş modülü aralığında en yüksek giriş yoğunluğunu sunar. Çok sayıda ayrık girişe sahip makineler veya işlemler için bu, gereken toplam yuva sayısını ve şasi alanını azaltır. Tek bir 1756-IB32, kapsamak için iki veya üç düşük yoğunluklu modül gerektirecek bir işlevi yerine getirir.

Modül, endüstriyel otomasyonda en yaygın saha cihazı besleme voltajları olan hem 12V DC hem de 24V DC girişlerini kabul eder. Hem alıcı (NPN) hem de verici (PNP) çıkış sensörleriyle kablolama uyumludur, bu da karışık sensör kurulumunda her sensör çıkış tipi için ayrı bir modül belirtme ihtiyacını ortadan kaldırır.

Kablolama Yoğunluğu ve Konektör Formatı

32 giriş ve ilgili 24V ortakları ile 1756-IB32, yüksek yoğunluklu bir RTB (Çıkarılabilir Terminal Bloğu) konektörü kullanır. 40 konumlu RTB, tüm 32 giriş sinyalinin yanı sıra ortak ve güç terminallerini barındırır. RTB, yanlış takılmayı önlemek için anahtarlıdır ve modül şasiye takılmadan önce önceden kablolama yapılabilir, bu da kabin yapımı sırasında saha kablolamasının önceden sonlandırılmasına olanak tanır.

Anahtar Özellikler

SSS

S1: 1756-IB32, denetleyici etiketinde birkaç giriş noktasını AÇIK olarak gösteriyor, ancak hiçbir saha cihazı enerjilenmiyor. Bunun nedeni nedir?

Enerjilenmemiş girişlerdeki hayali AÇIK durumlar, saha kablolamasından veya kapalı eşiğinin üzerinde yüzen sensörlerden kaynaklanan kaçak akımdan kaynaklanır. Katı hal sensörleri (özellikle iki telli tipler), kapalıyken bile küçük bir artık akım geçirir. Tek bir modülde 32 nokta ile birden fazla sensörden gelen birikmiş kaçak, bireysel girişleri AÇIK eşiğinin üzerine çıkarabilir. Kaçak akım için bir dönüş yolu sağlamak üzere etkilenen giriş terminallerine paralel olarak kaçak dirençler (tipik olarak 5-10 kΩ) takın.

S2: 1756-IB32, aynı modülde aynı anda NPN (akım alıcı) sensörler ve PNP (akım verici) sensörlerle kullanılabilir mi?

Evet. 1756-IB32, hem NPN hem de PNP sensörlerle kablolama uyumludur; modülün giriş devresi her iki yönden de akım kabul eder. NPN sensörleri, sensör çıkışı giriş terminaline ve ortak modülün +24V ortak (V terminali) bağlı olacak şekilde bağlanır. PNP sensörleri, sensör çıkışını doğrudan giriş terminaline, ortak ise 0V'a bağlar. Her iki tip de aynı modülde bir arada bulunabilir.

S3: 1756-IB32 RTB anahtarlıdır. Anahtar aynı türdeki modüller arasında aktarılabilir mi?

Evet. RTB anahtarı, saha kablolama konektörünün yalnızca doğru modül tipine yeniden takılabilmesini sağlamak için eski modülden yeni modüle değiştirilmek üzere tasarlanmıştır. Arızalı modülden anahtarı çıkarın, değiştirilecek 1756-IB32'ye aktarın ve önceden kablolanmış RTB, yeniden kablolama yapmadan doğrudan yeni modüle takılır.

S4: Logix denetleyicisi 1756-IB32 için G/Ç bağlantı hataları gösteriyor. Modülün LED göstergeleri normal. Neler kontrol edilmelidir?

Normal modül LED'leri ile bir G/Ç bağlantı hatası, giriş devresi donanımından ziyade bir arka panel iletişim sorununa işaret eder. Modülü yuvasına tekrar takın; 1756 arka panel konektörü, aralıklı G/Ç bağlantı hatalarının en yaygın nedenidir. Yeniden takma hatayı çözmezse, o yuvadaki şasi arka panelini mekanik hasar veya kirlilik açısından kontrol edin.

S5: 1756-IB32, tüm ControlLogix şasileri ve denetleyici revizyonları ile uyumlu mu?

1756-IB32, ControlLogix platformu genelinde uyumludur; 1756-A4'ten 1756-A17 şasilere ve orijinal 1756-L1'den mevcut 1756-L8x serisine kadar tüm ControlLogix işlemcileri. Standart ControlLogix dağıtımları için herhangi bir firmware veya donanım revizyon kısıtlaması geçerli değildir. Modül bir güvenlik sistemine ekleniyorsa, GuardLogix (güvenlik PLC'si) özel gereksinimlerini ayrı olarak onaylayın.
