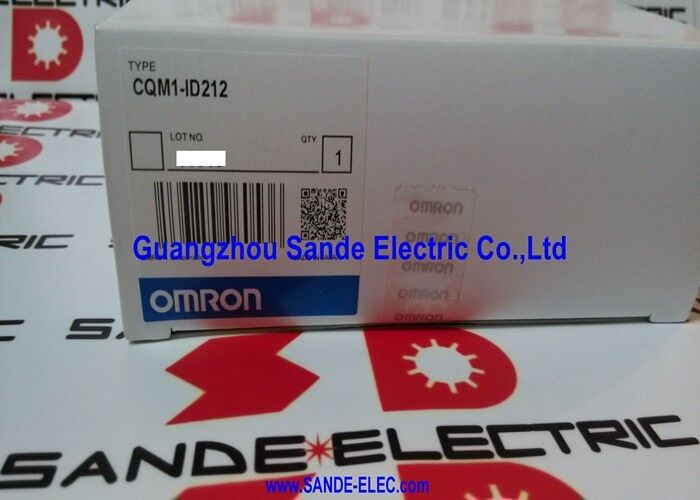

OMRON MODUL CQM1-ID212 CQM1-ID212 CQM1ID212

CQM1-ID212. Omron CQM1 16 Nokta 24VDC DC Giriş Modülü NPN / PNP / 6mA / Paylaşılan Ortak / Terminal Blok / 8ms Yanıt

16 Tek modülde girişler CQM1 için kompakt I/O genişlemesi

CQM1-ID212, CQM1 ve CQM1H programlanabilir denetleyici sistemleri için doğrudan fişli I/O genişleme modülüdür.Yan otobüs konektörleri üzerinden bağlanır modül ve CPU arasında ayrı kablolama yokAlan cihazları doğrudan modülün terminal blokuna bağlanıyor.

Modül başına 16 giriş noktası, makine kontrol uygulamalarında bulunan standart sensör ve anahtar sinyalleri ile ilgilenir: sınır anahtarları, fotoelektrik sensörler, yakınlık anahtarları, manuel baskı düğmeleri,ve güvenlik kilitleme bağlantılarıCQM1'in maksimum yapılandırmasında, her ID212 sistemin toplam I/O sayısına 16 giriş noktası katkıda bulunur.

Ana Özellikler

Yapılandırılabilir Yanıt Zamanı Noise Immunity vs. Speed

8ms varsayılan yanıt süresi hem ON-to-OFF hem de OFF-to-ON geçişlerine uygulanır. Bu, CQM1 PLC Kurulumunda ayarlanmıştır. Yapılandırılabilir aralık 1ms adımlarında 0 ila 32ms'dir.

Daha uzun yanıt süresi (örneğin 16 ms):Kontaktörler, solenoidler veya uzun kablolar gibi kaynaklardan gelen elektrik gürültüsünü filtreler.Belirtilen süreden daha kısa sahte geçişler göz ardı edilir giriş yalnızca sinyal tam filtre dönemi boyunca istikrarlı kalırsa bir durum değişikliği kaydederGürültülü elektrik ortamlarında kullanışlı.

Daha kısa yanıt süresi (örneğin, 0 ′′ 2 ms):Hızlı sinyal kaynakları için gereklidir. Yüksek hızlı sensörler, hızlı hareket eden makinelerde konum anahtarları veya durumu hızla değişen ve derhal tespit edilmesi gereken kontrol sinyalleri.Dijital filtre uygulanmamıştır. Çiğ giriş sinyali okunmuştur..

Seçim, PLC Kurulum aracılığıyla modüle göre, noktaya göre değil. CQM1-ID212'deki tüm 16 giriş aynı yanıt süresi ayarını paylaşır.

Uygulama Senaryoları

Makine aracının algılayıcı girişi:Bir CNC işleme merkezi, araç varlık sensörlerini, eksen korumalarındaki sınır düğmelerini ve soğutma sistemi geri bildirim sinyallerini işlemek için CQM1 sistemine bir CQM1-ID212 ekler.Modülün 16 girişi bir modül yuvasında makinenin tüm sensör tamamını kapsar..

Taşıyıcı kontrolü:Bir ambalaj taşıyıcı, her istasyonda ürün varlığını tespit eden fotoelektrik sensörler için CQM1-ID212 kullanır.Yapılandırılabilir yanıt süresi, normal hat hızlarında ürün boşluklarını tespit ederken sensörlerin çıkış sinyallerine temas sıçramasını filtrelemek için 8ms olarak ayarlanmıştır..

Karışık sensör panosu:Bir makine paneli hem NPN yakınlık anahtarlarını (deniz metalini tespit etmek için) hem de PNP çıkış güvenlik kapı temaslarını kullanır.CQM1-ID212 aynı modülde her ikisini de işliyor ̇ ayrı giriş modülleri veya kutupluk dönüştürücülerine gerek yok.

Sık Sorulan Sorular

S1: CQM1-ID212'nin tüm 16 girişi aynı anda aktif olabilir mi?

Evet. CQM1-ID212 %100 eşzamanlı ON'u destekliyor. Modülün güç değerlerini aşmadan tüm 16 giriş aynı anda 24VDC'de aktif (ON) durumda olabilir.85mA'lık arka düzlem akımı, tam yüklü giriş koşullarını karşılar..

S2: Hangi CQM1 CPU'ları CQM1-ID212 ile uyumludur?

CQM1-ID212, CQM1 ve CQM1H CPU serileri ile uyumludur.Maksimum I/O genişlemesi örneğin CPU modeline bağlıdır, CQM1H-CPU61, 11'e kadar I/O genişleme ünitesini destekler.

S3: CQM1-ID212 CQM1 CPU ünitesine fiziksel olarak nasıl bağlanır?

Modül, modülün sol tarafındaki CQM1'in otobüs bağlantısı üzerinden bağlanır.Kurdele kablosu veya harici I/O otobüs kablosu gerekmez.. Bir sağ uç kapağı (CQM1H-TER01) sıradaki son modüle bağlanır. Modüler yan bağlantı mimarisi, komşu modüllerdeki kablolamayı rahatsız etmeden modüllerin eklenmesine veya çıkarılmasına izin verir..

S4: Yanıt süresi ayarları CQM1-ID212'deki tüm 16 giriş noktasında paylaşılıyor mu?

Evet. Yanıt süresi, PLC Kurulumunda tek bir noktaya değil, modüle göre ayarlanır. Tek bir CQM1-ID212'deki tüm 16 giriş aynı filtre ayarını paylaşır.Aynı sistemdeki farklı noktalarda farklı yanıt süreleri gerekirse, daha hızlı yanıt gerektiren sensörleri ayrı bir ID212 modülüne yerleştirin ve her modülün yanıt süresini bağımsız olarak yapılandırın.

S5: CQM1-ID212'nin güvenilir bir şekilde algılayabileceği en düşük giriş sinyali süresi nedir?

En az 0ms yanıt süresi ayarında (dijital filtre olmadan), modül yaklaşık 0 kadar kısa giriş sinyalleri algılayabilir.uyumlu CQM1H CPU'larda kesinti girişi olarak tetiklendiğinde 1ms (100 mikrosaniye)Standart döngüsel tarama altında, minimum algılanan sinyal süresi yaklaşık bir PLC tarama döngüsüne eşittir. Program uzunluğuna bağlı olarak tipik olarak 1 ila 10 ms.Bir tarama döngüsünden daha kısa olan çok kısa darbeler standart döngüsel I/O yenilenmesi sırasında kaçırılabilir..
