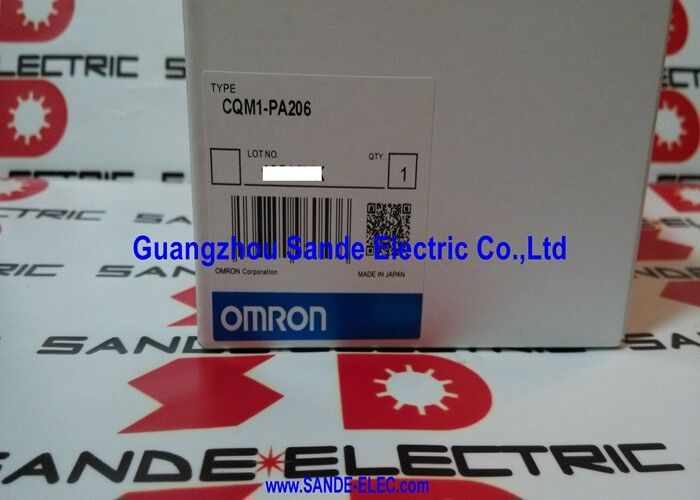

Omron CQM1-PA206 (CQM1PA206) Güç kaynağı ünitesi CQM1-PA206 CQM1PA206 CQM1-PA2O6

CQM1-PA206. Omron CQM1 Güç kaynağı birimi 100-240VAC / 5VDC 6A / 24VDC 0.5A / 30W / IEC61000-4-4 / 0-55°C / 0.57kg

CQM1 Güç Tedarikçisi ️ Tüm Sistemi Beslemek

CQM1-PA206, CQM1 PLC sisteminin sol ucunda bulunan güç kaynağı birimidir.ve iletişim birimleri .

Güç kaynağı, AC ağ kaynağını iki düzenlenmiş DC çıkışına dönüştürür. 6A'daki 5VDC çıkışı, CQM1'in sistem otobüsünün mantıksal gücünü taşır.ve modül iletişim bu ray üzerinde çalışmak0.5A'daki 24VDC çıkışı, saha kullanımı veya CQM1 rafındaki iç sistem gereksinimleri için yardımcı DC gücü sağlar.

Ana Özellikler

Titreşme ve Şok Direnci Endüstriyel Derecede Fiziksel Dayanıklılık

CQM1-PA206 endüstriyel panel montajı için tasarlanmıştır.ve mekanik baskı veya damgalama işlemlerinden kaynaklanan şok normal çevresel koşullardır.:

titreşim:10 ve 57Hz arasındaki frekanslarda 0,075 mm genişliğe ve 57 ≈150Hz'de 9,8 m/s2 (≈1g) hızlanmaya dayanacak şekilde tasarlanmıştır.Taşıyıcı sürücüleri, ve pnömatik sistemler.

Şok:Üç eksende de 147 m/s2 (yaklaşık 15g) değerinde ∙ X, Y ve Z. Bu, kontaktor kapanışından, solenoid çalıştırılmasından,ve panel kabınından ileten montaj hattı çarpışma olayları.

Uygulama Senaryoları

CQM1 sistemi güç kaynağının değiştirilmesi:Paketleme makinesindeki bir CQM1 sistemi, düzensiz CPU çalışması ve rastgele modül iletişim hataları gösterir.CQM1-PA206'nın değiştirilmesi, sistem otobüsüne istikrarlı 5VDC'yi geri getirir, ve tüm hata belirtileri temiz.

Yeni CQM1 sistem yapısı:Bir OEM makine üreticisi, yeni bir denetim istasyonu için bir CQM1 sistemi belirler.CQM1-PA206, bir CQM1H CPU ve kurulum alanındaki herhangi bir standart 85 ′′ 264V AC kaynağından 11'e kadar I / O genişleme modülü için sistem gücünü sağlar.

Sık Sorulan Sorular

S1: CQM1-PA206 hangi CQM1 CPU üniteleri ile uyumludur?

CQM1-PA206, tüm CQM1 ve CQM1H CPU üniteleri ile uyumludur. Güç kaynağı sol tarafta bulunan otobüs konektörü üzerinden CPU ünitesine bağlanır.Kullanılabilir toplam güç (30W 5VDC + 24VDC kombine) sistemin kaç I/O genişleme modülünü desteklediğini belirler.; bu, kurulu her modülün akım çekimine bağlıdır.

S2: CQM1-PA206 ne kadar I/O genişleme modülünü güçlendirebilir?

Toplam genişleme modülü sayısı hem CPU'nun maksimum modül sayısı hem de güç kaynağının toplam çıkış kapasitesi ile sınırlıdır. 5VDC çıkışı 6A'ya kadar sağlar.Her bir CQM1 I/O genişleme modülü, 5VDC otobüsünden 40mA ile 170mA arasında çekim yapar.Modül türüne bağlı olarak, tipik karışık I / O yapılandırmaları için, 5VDC'deki 6A, 7 ila 10 genişleme modülünü destekler.Planlanmış yapılandırma için toplam arka plan akım çekim hesaplamak ve 6A sınır içinde kalır onaylayın.

S3: IEC61000-4-4 gürültü dayanıklılığı derecesi neyi kapsar?

IEC61000-4-4, elektrikli Hızlı Geçici (EFT) bağışıklığı için standarttır.ve aynı güç dağıtım devresini açan diğer endüktif cihazlarCQM1-PA206'nın bu standarda uygun olması, endüstriyel bir panel ortamının tipik geçici olaylarına rağmen çalışmaya devam etmesi anlamına gelir.Ya da mantıksal kaynak çıkışını bozacak.

S4: CQM1-PA206'daki 24VDC çıkışı alan sensörlerini güçlendirmek için uygun mu?

24VDC çıkışı, 24V'de 0.5A ∼ 12W sağlar. Bu, küçük bir sayıda 24VDC sensörünü veya doğrudan CQM1 sistemine bağlı bir avuç gösterge lambasını beslemek için yeterlidir.0'dan fazlasını gerektiren uygulamalar için.5A 24VDC alan cihazları için, harici 24VDC özel bir güç kaynağı gereklidir. CQM1-PA206'nın 24VDC çıkışını 0.5A'dan fazla aşırı yüklemeyin.

S5: CQM1-PA206 için dielektrik dayanıklılık test voltajı nedir ve ne doğruluyor?

Dielektrik kuvveti (hi-pot) testi, AC giriş terminalleri ve koruyucu toprak (GR) terminalleri arasında 2.300 VAC uygulanır.Bu ana güvenlik-yer yalıtım bozulmadan aşırı voltaj geçici dayanabilir doğruluyor1000 VAC rakamı DC çıkış terminalleri ile GR arasında geçerlidir.Bu değerler güç kaynağı ana voltaj devreleri ve düşük voltaj DC çıkış devreleri ve toprak bağlantıları arasında güvenli izolasyon korur onaylar.
