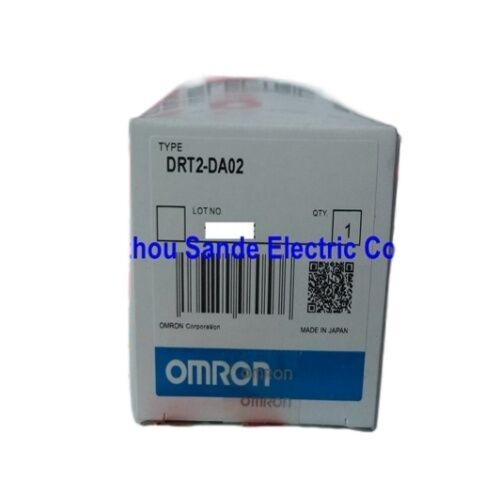

PLC MODUL DRT2-DA02 DRT2DA02 DRT2-DAO2

OMRON DRT2-DA02 ∙ DeviceNet 2 Kanal Analog Çıkış Modülü ∙ Voltaj / Akım / 1/6000 çözünürlük / DIN Rail

Bir DeviceNet düğümünde iki bağımsız kanal

DRT2-DA02, tek bir DeviceNet düğümünde iki analog çıkış kanalı sağlar, her biri bağımsız olarak gerilim veya akım çıkışı için yapılandırılabilir.Yapılandırma kanal başına ayarlanmıştır. Bir kanal akım modunda (420 mA) çalışırken diğeri voltaj modunda (010V) çalışır., veya her ikisi de aynı aralığı kullanabilir. Çıktı aralığı DIP anahtarı veya OMRON Konfiguratör aracı ile seçilir.

Bu kanal başına bağımsızlık, çoklu aygıtlı panellerde pratik avantajdır.Her cihaz türü için ayrı tek mod modül eklemek yerine, tek bir DRT2-DA02 her ikisini de tek bir DeviceNet adresinden işliyor.

1/6.000 tam ölçekli çözünürlük, seçilen çıkış aralığında 6.000 adım sağlar. 0 ′′ 10V kanalı üzerinde, bu sayım başına yaklaşık 1.67 mV'ye çözünür. 4 ′′ 20 mA akım kanalı üzerinde,Yaklaşık 2'ye çözülür.0.67 μA sayım.4% accuracy at 25°C means the maximum output error at full scale is ±24 mV on a 10V range or ±64 µA on a 20 mA range — sufficient for most industrial analog control tasks including drive speed reference, valf pozisyonu ve işlem denetleyici ayar noktası.

Ana Özellikler

2 ms dönüşüm ve fotoküpler izolasyonu

2 ms dönüşüm süresi aynı anda her iki çıkışı da kapsar. PLC taraması DeviceNet verilerini okur, modül her iki kanalı da 2 ms içinde dönüştürür.ve güncellenmiş analog voltajlar veya akımlar çıkış terminallerinde görünürEndüstriyel analog kontrol uygulamalarının çoğunluğu için ¥ sürücüler, valfler, sıcaklık denetleyicileri ¥ 2 ms yanıt süresi gereksiniminin çok içindedir.

Photocoupler isolation between the output circuits and the communications line prevents ground loops and high-frequency noise from the output field wiring coupling back into the DeviceNet communication busAnalog çıkış kablolarının değişken frekanslı sürücülerin veya diğer gürültü kaynaklarının yakınında geçtiği dolaplarda, bu izolasyon ek filtreleme donanımı olmadan iletişim güvenilirliğini korur.

Sık Sorulan Sorular

S1: Bir kanal aynı anda voltaj modunda ve diğeri akım modunda olabilir mi?

Evet, her çıkış kanalı DIP anahtarı veya OMRON yapılandırıcısı ile bağımsız olarak yapılandırılır.Bir kanal aynı anda 010V voltaj modunda çalışırken diğer 4 ′′ 20 mA akım modunda çalışabilirÇıktı aralığı ayarının diğer kanal üzerinde bir etkisi yoktur.

S2: İki çıkış moduna hangi yük direnci sınırlamaları uygulanır?

Bağlantılı yük için çıkış voltajı için en az 1 kΩ'luk bir impedans olmalıdır. Daha düşük impedans yükleri, çıkışın nominal akımını aşmasına neden olur ve doğruluğunu azaltır.En yüksek döngü direnci 600 Ω'dur. Döngüdeki daha yüksek direniş, çıkışın tam ölçekli akıma ulaşmasını engeller.Bağlantılı cihazın giriş impedansını çalıştırmadan önce kontrol edin.

S3: DRT2-DA02 yüksek ortam sıcaklıklarında ne kadar doğru?

25 °C'de doğruluk tam ölçekin% 0.4'üdür. Tam çalışma sıcaklık aralığında (-10 °C'den + 55 °C'ye kadar) doğruluk özelliği% 0.8 FS'dir.Bu bozulma, sıcaklık değişimi altında hassas analog devreler için tipiktir.Yüksek ortam sıcaklıklarında daha sıkı bir doğruluk gerektiren uygulamalar için, modülü sıcaklık kontrolü altında bir kabinde yerleştirin veya doğruluk bütçesini buna göre düşürün.

S4: Modül, CJ serisi ve CS serisi gibi standart OMRON PLC'leri ile uyumlu mu?

DRT2-DA02, DeviceNet kölesi olarak DeviceNet üzerinden iletişim kurar.OMRON CJ serisi DeviceNet ana ünitesi veya uyumlu üçüncü taraf tarayıcıları dahil olmak üzere herhangi bir DeviceNet ana tarayıcı bu modülle iletişim kurabilir. I / O tahsis ve yapılandırma, DeviceNet ana kurulum aracılığıyla gerçekleştirilir.Modülün analog çıkışları, DeviceNet master'ın I/O haritasında çıkış alanına yazılan verilerle kontrol edilir..

S5: 4?? 20 mA akım çıkışı hangi alan kablolama yapılandırmasını gerektirir?

DRT2-DA02 akım çıkışı, kaynak (aktif) türüdür. Modül, akımı bağlı cihazdan alır.Modülün çıkış terminalı ile sinyal ortakları arasında doğrudan bağlantı kuran iki tel alan aygıtları (420 mA döngü akımı ile güçlendirilir)Ayrı güç kaynağı gerektiren cihazlar (pasif dönüştürücüler) uygun döngü kaynağı ile kablolandırılmalıdır. Kablolamadan önce bağlı cihazın giriş türünü doğrulayın.
