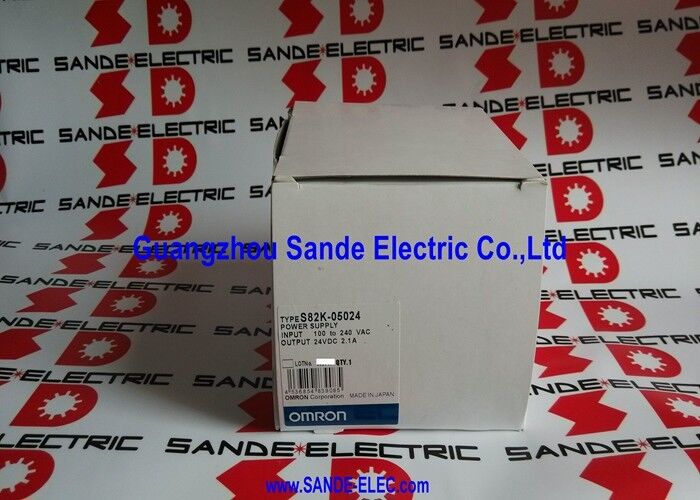

Omron S82K-05024 Güç kaynağı S82K05024

Omron S82K-05024∙ S82K Serisi DIN Demiryolu Değiştirme Güç kaynağı 24V DC / 2.1A / 50W / 100 240V AC Otomatik Seçim

50W 24V DC Universal AC Giriş, Düzenlenebilir Çıktı

S82K-05024, PLC I / O kartlarını, sensör ağlarını, solenoid valf bankalarını ve 24V DC çeken kontrol panelini yüklemek için tek fazlı AC şebekelerini 2.1A (50W) düzenlenmiş 24V DC kaynağına dönüştürür.Geniş menzilli AC girişi otomatik olarak 100 ′′ 240V AC kaynağını işliyor ′′ güç kaynağı, 100 ′′ 120V AC sistemlerinde (Kuzey Amerika) menzilli seçim veya bağlantı değişikliği olmadan çalışır.Bu evrensel giriş, farklı kurulum bölgeleri için ayrı 120V ve 240V varyantlarının stoklanmasını ortadan kaldırır.

Çıktı voltajı, ön panel trimmerini kullanarak 21.6~27.6V DC aralığında ayarlanabilir.Bu, uzun kablo sürüşlerinde gerilim düşüşünü telafi etmek için çıkışın ince ayarlanmasına izin verir., veya sıkı gerilim gereksinimleri olan yükler için çıkışı kesin olarak ayarlamak için.Uzaktan algılama yeteneği (desteklendiğinde), güç terminallerinde değil, yükte voltaj ölçerek kablo düşüşünü telafi eder.

DC LOW alt voltaj alarm göstergesi pratik bir devreye sokma ve bakım özelliğidir.Tam bir besleme arızası olmadan önce aşırı yüklenmiş veya bozulmuş bir beslemenin erken uyarılması.

Ana Özellikler

Aşırı yüklenme ve düşük voltaj koruması

S82K-05024, aşırı yük koruma devresine sahiptir. Çıkış akımı 2.1A'yı aştığında, koruma termal hasarı önlemek için etkinleştirilir.S82K serisindeki aşırı yük koruma modu tipik olarak aşırı yük durumu temizlenene kadar çıkış voltajını azaltır veya kaynağı kapatır. Note that loads with built-in DC-DC converters can present a high inrush current at startup that may activate the overload protection transiently — Omron's documentation addresses this condition and the appropriate soft-start or sequencing approach.

Sık Sorulan Sorular

S1: S82K-05024, 110V ve 230V AC kaynağı için bir aralık seçeneğine ihtiyaç duyuyor mu?

Hayır. Otomatik seçme girişi, herhangi bir bağlantı değişikliği veya seçici anahtarı olmadan otomatik olarak 100-240V AC ile ilgilenir. Çalışma aralığı 85V'den 264V'ye kadar uzanır.Tüm dünya çapında standart tek fazlı güç veren voltajları kapsarSadece mevcut AC kaynağını bağlayın ve birim 24V DC çıkışına düzenlenir.

S2: Çıkış voltajı ayarlanabilir mi ve aralığı nedir?

Evet. Aygıtın üzerindeki bir trimmer çıkış voltajını 21.6V DC ile 27.6V DC arasında ayarlamayı sağlar. Measure the output voltage at the load terminals with a calibrated meter before confirming the setting — a remote load with cable resistance will show a different voltage at the terminals than at the supply output.

S3: Işıklandığında kırmızı DC LOW göstergesi ne anlama gelir?

Kırmızı LED, çıkış voltajının %75 ila %90 arasında düştüğünde etkinleşir. Bu, kaynağın aşırı yüklendiğini, AC girişinin minimum aralığın altında olduğunu gösterir.Ya da tedarikin kendisi bozulmaktadır.- Yeşil gösterge aynı anda gerilim düştüğünde söner.

S4: İki S82K-05024 ünitesinin daha fazla çıkış akımı için paralelleştirilmesi mümkün mü?

Paralel bağlantı için S82K serisi belgelerini kontrol edin. Doğru akım paylaşım düzenlemeleri olmadan,Bir kaynak, diğerinin boşken veya aşırı yüklenme ve geri kazanma arasındaki bir döngüde çalışırken tam yükü taşıyabilir..

S5: S82K-05024 üretimi durduruldu. Omron'un mevcut bir yedek var mı?

S82K serisi, S8VK ve S8FS serileri de dahil olmak üzere daha yeni Omron anahtarlama güç kaynağı aileleri tarafından değiştirildi.1A / 50W benzer bir form faktörü ve DIN ray montajıDeğiştirmeden önce panelin boyutlarının, terminal düzeninin ve özellik kümesinin panel alanı ve uygulama gereksinimleriyle uyumlu olduğunu doğrulayın.
