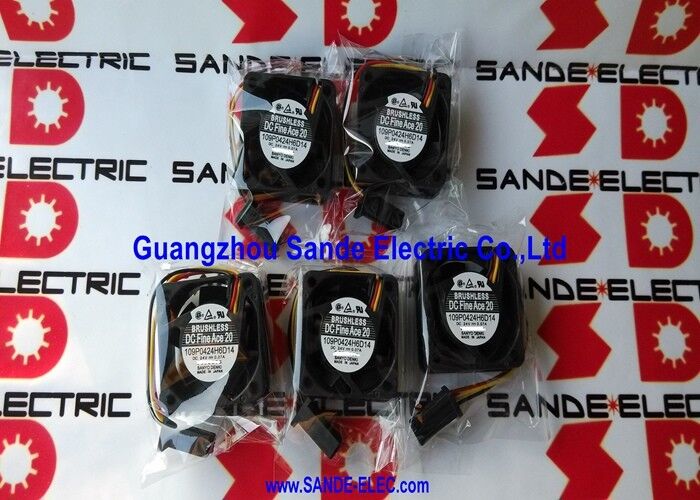

109P042H6D14 | Sanyo Denki San Ace DC Aksiyel Fan — 24V / 3-Kablolu / Rulmanlı / Endüstriyel Otomasyon ve Kontrol

Sanyo Denki San Ace — Otomasyon Elektroniği için Endüstriyel DC Fan

109P042H6D14, 24V endüstriyel elektronik soğutmaya yönelik Sanyo Denki San Ace serisi DC eksenel fandır. Sanyo Denki'nin San Ace fan serisi, sürekli çalışan endüstriyel uygulamalarda (PLC kabinleri, servo sürücü muhafazaları, CNC takım tezgahı kontrol elektroniği ve endüstriyel otomasyon ekipmanları) gereken güvenilirlik standartlarına göre tasarlanmış ve üretilmiştir.

3 kablolu bağlantı hem 24V DC güç kaynağı hem de takometre/alarm sinyali çıkışı sağlayarak ana sistemin fan çalışmasını izlemesine ve fan arızası durumunda arıza uyarıları oluşturmasına olanak tanır. Bu izleme yeteneği, Sanyo Denki'nin endüstriyel fan serisinde standart bir özellik olup, ürünlerini profesyonel endüstriyel kontrol ekipmanlarında bulunan fan arızası izleme devreleriyle uyumlu hale getirmektedir.

Önemli Ürün Bilgileri

3 Kablolu Arayüz — İzleme ve Güç

3 kablolu konfigürasyon, izlenen soğutma fanları için endüstriyel standarttır:

Güç kabloları:İki kablo, 24V DC pozitif ve negatif beslemeyi (motorun gücünü) taşır.

Sinyal kablosu:Üçüncü kablo, fanın takometresini veya alarm sinyalini taşır; bu sinyal, ana sistemin fanın çalıştığını doğrulamak için okuduğu, fan hızıyla orantılı darbeli bir çıkıştır.

Alarm algılama:Takometre sinyali sıfıra düştüğünde (fan durduruldu), ana ekipman bir fan arıza alarmı üretir. Endüstriyel PLC'lerde ve sürücülerde bu alarm, belirli sistem konfigürasyonuna bağlı olarak bir uyarıyı, kontrollü kapatmayı veya servis talebini tetikleyebilir.

Uygulamalar

Otomasyon kontrol cihazı soğutması:Endüstriyel PLC muhafazaları, güvenlik kontrolör modülleri ve otomasyon bilgisayar elektroniği — 24V San Ace fan, kontrolörün 24V besleme rayına doğrudan entegre olur.

Servo ve hareket kontrol ekipmanları:CNC takım tezgahlarında ve endüstriyel robotlarda servo sürücü modülü soğutması, hareket kontrol elektroniği ve eksen kontrol kartı termal yönetimi.

Sürücü ve invertör muhafazaları:Kompakt 40 mm fan montaj konumlarının güvenilir 24V DC soğutma gerektirdiği değişken frekanslı sürücülerde ve servo amplifikatörlerde dahili soğutma fanı konumları.

Endüstriyel bilgi işlem:Kontrollü ortamlarda sürekli çalışan 24V fan soğutması gerektiren endüstriyel panel PC'ler, yerleşik denetleyiciler ve uç bilgi işlem donanımı.

SSS

S1: 109P042H6D14'ün San Ace ürün yelpazesindeki 109P0424H6D14 ile ilişkisi nedir?

Her iki parça numarası da San Ace 109P serisi tanımını ve H6D14 performans ekini paylaşıyor; 109P0424H6D14'teki 0424 segmenti, 40 mm boyutunu ve 24 V besleme voltajını açıkça tanımlar. 109P042H6D14 aynı seri ve sınıf fandır; kurulum için boyutları ve performans verilerini doğrulamak amacıyla belirli parça numarası için Sanyo Denki ürün belgelerindeki kesin özellikleri doğrulayın.

S2: Endüstriyel hizmette 109P042H6D14 ile hangi arıza modlarına dikkat etmeliyim?

Bilyalı rulman fanları genellikle rulman yağının tükenmesi nedeniyle arızalanır; başlangıç ​​kademelidir: artan rulman gürültüsü (gürültü veya gıcırtı), aralıklı hız düşüşü ve ardından tamamen durma. 3 telli takometre çıkışı, tamamen arızalanmadan önce hız azalmasının erken tespitini sağlar. Temiz ortamlarda fanlar genellikle nominal ömürlerine ulaşır; tozlu veya yağla kirlenmiş ortamlarda, yatak contasının hızla kirlenmesi servis ömrünü önemli ölçüde kısaltır.

S3: 109P042H6D14'ün 3 kablolu sinyal çıkışı hem hız göstergesi hem de alarm tetikleme için kullanılabilir mi?

Evet — takometre çıkışı RPM ile orantılı bir frekansta bir darbe dizisi üretir. Bu sinyal aynı anda RPM ekranı için bir frekans sayacına ve alarm tetiklemesi için bir minimum frekans karşılaştırıcı devresine beslenebilir. Birçok endüstriyel PLC ve sürücü kontrol cihazı, her iki işlevi de harici devre olmadan tek bir üçüncü kablodan işleyen özel fan takometre girişleri sağlar.

S4: 109P042H6D14'ün montajı için doğru yön nedir?

Bilyalı rulmanlı fanlar, yatay şaft (fan yatay olarak üflüyor), dikey şaft yukarı (fan muhafazanın alt kısmında) veya dikey şaft aşağı (fan muhafazanın üstünde) gibi tüm montaj yönlerinde güvenilir şekilde çalışır. Yağlayıcı dağıtımı için özel yönlendirmeler gerektiren kovanlı yataklı fanların aksine, 109P042H6D14'ün bilyalı yatakları montaj açısından bağımsız olarak tutarlı yağlama sağlar. Doğru hava akışı yönünü doğrulamak için fan etiket yüzü giriş yönüne bakacak şekilde monte edin.
