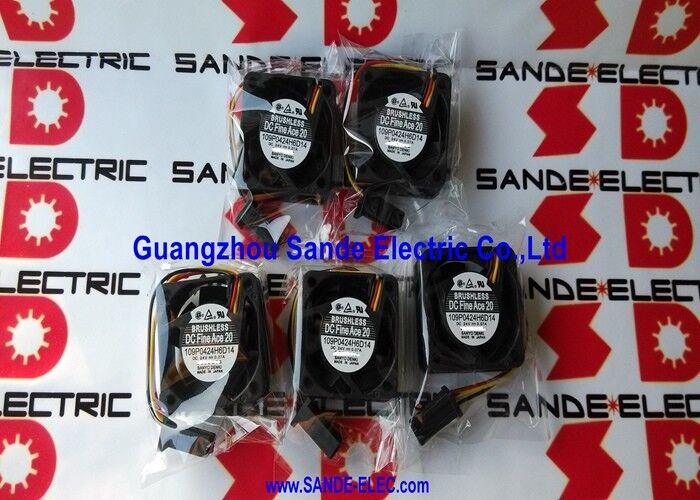

SANYO 109P0424H6D14 Fan 109PO424H6D14

109P0424H6D14. Sanyo Denki San Ace 40 Fan 40×40×20mm / 24V / 0.07A / 3 tel / Top rulman / Endüstriyel soğutma

San Ace 40 20mm Derinlikte Standart 40mm Form Faktörü

109P0424H6D14, Sanyo Denki'nin San Ace 40 serisinden bir 24V DC aksyal fan.Endüstriyel otomasyon ve sunucu uygulamalarında en yaygın 40mm fan derinliği 20mm derinliğidir, kullanışlı hava akışı çıkışı için kompakt ayak izi ile bıçak hacmi dengeleme.

24V'deki 0.07A akım çekimi, güç tüketimini yaklaşık 1.68W'da yerleştirir. Bu güç düzeyinde çoğu endüstriyel kontrol ekipmanına güç veren 24V besleme rayına minimum elektrik yükü.,Birden fazla fan, tek bir 24V besleme devresini, besleme akımı sınırlarına yaklaşmadan paylaşabilir.

Anahtar Ürün Bilgisi

San Ace 40 Sanyo Denki'nin Endüstriyel 40mm Fan Ailesi

Sanyo Ace 40 serisi Sanyo Denki'nin endüstriyel fan mühendisliği felsefesini yansıtıyor yüksek güvenilirlik, tutarlı performans,ve farklı ısı yönetimi gereksinimleri için uygulama özel varyantları:

Çoklu derinlik seçenekleri:109P0424H6 serisi, farklı derinlik varyantları (15mm, 20mm ve daha derin) ′′ ile 40×40mm fanları kapsamaktadır. Her biri aynı 24V besleme voltajında farklı akış direnci ve hava akışı gereksinimleri için optimize edilmiştir.

Hız değişkenleri:H6 işareti içinde, farklı termal yük gereksinimleri için düşük gürültülü, standart ve yüksek performanslı hız noktalarını kapsayan farklı hız varyantları vardır (son rakamlarla belirlenir)..

Top rulman yapısı:Tüm San Ace 40 serisi fanları, -20 ° C'den +70 ° C'ye kadar çalışma sıcaklık aralığında yönlendirme bağımsızlığı ve tutarlı performans sağlayan top rulman motor montajları kullanır.

Başvurular

Endüstriyel PLC şasi soğutma:PLC raf şasi soğutmasında 40 mm fan pozisyonları 20 mm derinlik, çoğu PLC modülü bölümündeki standart boşluk derinliğine uygundur.

Servo tahrik elektronik soğutma:Kompakt servo tahrik modülleri ve eksen kontrol elektronikleri için 24V DC çalışan fanlar kullanılarak iç soğutma.

CNC kontrol elektronikleri:Kompak 40mm soğutma gerektiren CNC operatör panelli elektronik, hareket kontrol kartları ve sürücü arayüz modülleri için soğutma.

Endüstriyel sunucu ve ağ donanımı:Sunucu bıçağı modülleri, kenar bilgisayar donanımı ve endüstriyel yönlendiriciler 40 × 20 mm biçim faktörü, çoğu kurumsal ve endüstriyel sunucu fan pozisyonu için standarttır.

Sık Sorulan Sorular

S1: 109P0424H6D14, FANUC uygulamalarında NMB 1608KL-05W-B39'un uygun bir yerine geçebilir mi?

Her ikisi de 40×40×20mm 24V DC 3 tel fanlardır, ancak farklı konektör korumalarına sahiptirler.109P0424H6D14 standart bir Sanyo Denki San Ace varyantı.FANUC özel uygulamaları için, FANUC montaj numarası (A90L-0001-xxxx) bağlantıyı içeren tam uyumlu fanı belirtir.

S2: 109P0424H6D14'ün nominal hızı ve hava akışı nedir?

109P0424H6D14, San Ace 40 serisinin H6 hız sınıfına aittir. 109P0424 serisindeki 40×40×20mm H6 sınıfı fanlar genellikle yaklaşık 6.000'de çalışır.500 RPM, 8 ̊9 CFM hava akışı ile 24V. Sanyo Denki 109P0424H6D14 veri sayfasından doğru hız ve hava akışını doğrulayın.

S3: 109P0424H6D14'ün kutupluk koruması var mı?

Sanyo Denki San Ace fanları motor devresinde ters kutupluk koruması içerir. Güçlendirme voltajını tersine bağlamak motora zarar vermez.Doğru kutuplama uygulanana kadar fan çalışmaz.Bu, besleme kablolarının yanlışlıkla tersine çevrildiğinde kurulum veya bakım sırasında kazara motor hasarını önleyen standart bir San Ace serisi güvenlik özelliğidir.

S4: 109P0424H6D14 kurulduktan sonra dönmediğinde ne kontrol etmeliyim?

Kontrol: (1) Fan konektöründeki besleme voltajı ️ her iki güç pınarında da 24V olduğunu doğrula.(2) Düzgün konektör iğne yönelimi ¢ 3 iğneli konektör bazen ev anahtarlı değilse yanlış yönelimde eklenebilir. (3) Fan tıkanıklığı ️ bazı fırçasız fan tasarımlarında anlık fiziksel engeller bile çalıştırmayı engelleyebilir. (4) 24V besleme akımı sınırına ulaşılırsa (diğer yükler nedeniyle),Fan, statik sürtünmeyi aşmak için yeterli başlangıç akımı çekmeyebilir..
