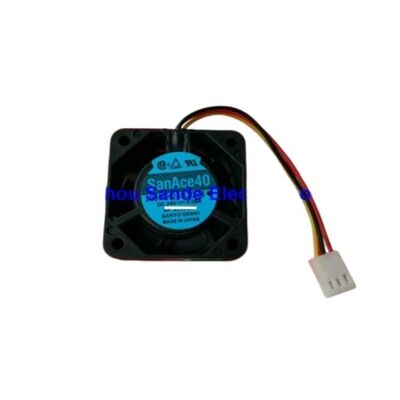

Orijinal Sanyo soğutma fanı 109P0424H7D28 1O9PO424H7D28

109P0424H7D28 | Sanyo Denki San Ace 40 Fan — 40×40×15mm / 24V / 7700 RPM / 6,34 CFM / 28 dB / 3-Pin / PLC İnvertör Soğutma

San Ace 40 Slim — 15 mm Derinlikte Yüksek Hız

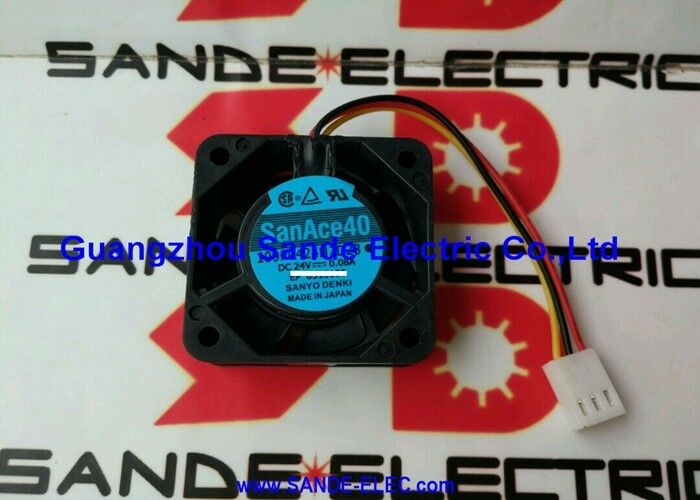

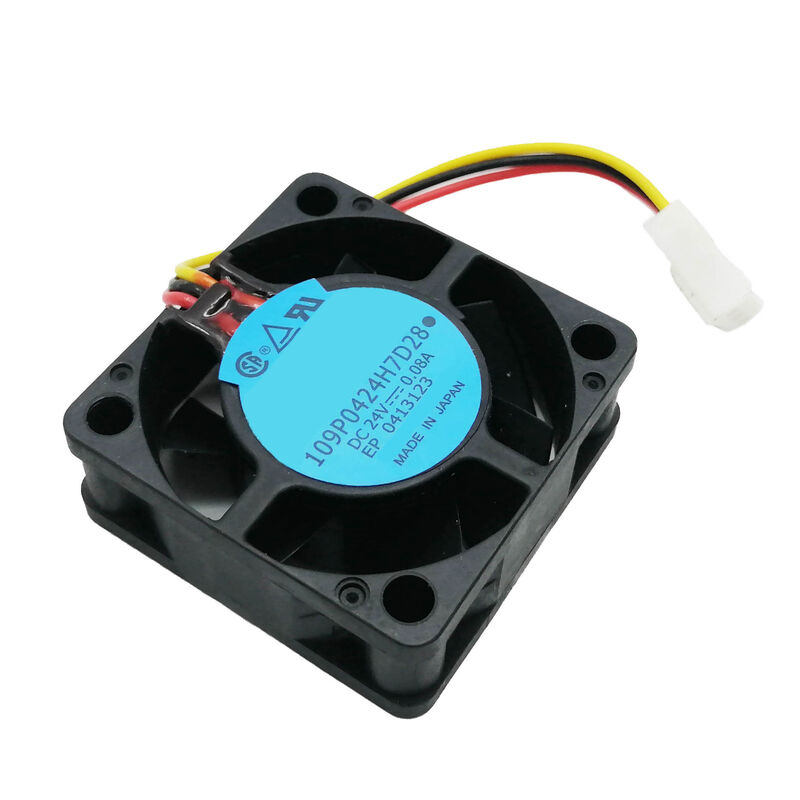

109P0424H7D28, Sanyo Denki'nin San Ace 40 serisinden 40×40×15 mm ince bir eksenel fandır; 40 mm fan ailesinin 15 mm derinliğe sahip versiyonu olup, 24 V beslemeden 7.700 RPM'de 6,34 CFM sunar. Bu kompakt fan, endüstriyel kontrol elektroniklerinde yaygın olarak kullanılmaktadır: Standart 20 mm veya 25 mm derinliğinde 40 mm fanın mevcut montaj boşluğunu aştığı PLC muhafazaları, invertörler, servo sürücüler ve CNC kontrol modülleri.

28 dB(A) ve yalnızca 0,08A akım çekimiyle 109P0424H7D28, verimli soğutmayı sessiz çalışma ve minimum elektrik yüküyle birleştirir; bu özellikler onu kompakt endüstriyel kontrol cihazlarının dar 24V akım bütçeleriyle uyumlu hale getirir.

Temel Özellikler

40mm İnce Fan için Neden 7.700 RPM?

40 mm'lik çap küçüktür; daha küçük bıçaklar, daha büyük bıçaklara göre devir başına daha az hava hareket ettirir. Küçük bir kanattan faydalı hava akışı sağlamak için 109P0424H7D28, 7.700 RPM'de çalışır; bu, 80 mm veya 120 mm'lik fanlardan çok daha hızlıdır. Bu hızda, 40 mm'lik fan, PCB'ye monte edilmiş bileşenleri yakın mesafeden soğutmak için gereken statik basıncı ve hava akış hızını üretir.

15 mm'lik ince derinlik, kanat geometrisini daha da kısıtlar: dar pervanenin çalışmak için daha az eksenel açıklığı vardır. Daha yüksek RPM, 20 mm veya 25 mm derinliğindeki 40 mm fanla karşılaştırıldığında azaltılmış kanat kirişi uzunluğuna rağmen 6,34 CFM çıkışını koruyarak bu sınırlamayı telafi eder.

Uygulamalar

PLC soğutma:PLC kasasında, arka panel soğutma konumlarında ve CPU modülü muhafazalarında 40 mm ince fanlar — 15 mm derinlik, standart 20 mm derinlikteki fanlar için fazla sığ olan PLC muhafaza boşluklarına sığar.

Endüstriyel invertörler:Dahili fan montaj konumlarının mevcut fan derinliğini sınırladığı kompakt VFD modülleri ve yumuşak yolvericiler için panel montajlı soğutma.

CNC kontrol modülleri:Kompakt CNC kontrol elektroniği, eksen kontrol kartları ve 40 mm ince soğutma fanlarını kullanan HMI ekran modülleri.

Sunucu ve ağ ekipmanı:Yükseklik kısıtlamalarının fan boşluğu derinliğini 15 mm ile sınırladığı 1U ve 2U raf ekipmanı — 109P0424H7D28, ince form faktöründe sunucu sınıfı fan performansı sunar.

SSS

S1: 109P0424H7D28 (15 mm derinlik), aynı 40 mm gerilim sınıfındaki 109P0424H6D14 (20 mm derinlik) ile nasıl karşılaştırılır?

15 mm'lik ince versiyon (H7D28), daha sığ bıçak derinliğini telafi etmek için daha yüksek RPM'de (H6D serisi için 7.700'den daha düşük) çalışır ve 5 mm daha sığ bir pakette benzer hava akışı sağlar. 20 mm derinliğe sahip H6D14, daha düşük RPM'de biraz daha fazla hava akışı sağlar. Mevcut montaj derinliğine göre seçim yapın: 20 mm açıklık varsa H6D14 daha düşük hızda daha fazla hava akışı sağlar; yalnızca 15 mm mevcutsa H7D28 doğru seçimdir.

S2: 109P0424H7D28'deki 3 pinli konnektör işlevi nedir?

3 pinli konnektör şunları taşır: Pim 1 — negatif (toprak), Pim 2 — pozitif (24V besleme), Pim 3 — fan hızının izlenmesi için takometre veya kilitli rotor sinyal çıkışı. Üçüncü pin, ana sistemin (PLC, sürücü veya kontrolör) fanın doğru hızda çalışıp çalışmadığını izlemesine olanak tanır ve ekipman aşırı ısınmadan önce fan arızasının tespit edilmesini sağlar.

S3: 109P0424H7D28, 12V beslemeyle çalışabilir mi?

Nominal voltaj 24V DC'dir. 12V'de fan, orantılı olarak azaltılmış hava akışıyla nominal RPM'nin (~3.850 RPM) yaklaşık %50'sinde çalışır. Sanyo Denki minimum çalışma voltajını belirtir — 109P0424H7D28 veri sayfasından 12V'nin izin verilen çalışma aralığında olup olmadığını doğrulayın. Nominal 7.700 RPM performansı gerektiren uygulamalar için 24V'luk bir besleme gereklidir.

S4: 109P0424H7D28 hangi rulman tipini kullanıyor ve montaj yönünü nasıl etkiliyor?

San Ace 40 serisi, dikey, yatay veya ters kurulumlar dahil olmak üzere her türlü montaj yönüne uygun bilyalı rulman yapısını kullanır. Bilyalı rulmanlar, tipik olarak belirli montaj konumlarıyla sınırlı olan kovanlı rulmanların aksine, fanın yönü ne olursa olsun yağlamayı korur. Bu yönlendirme esnekliği, fanın standart dışı konumlara monte edilmesinin gerekebileceği endüstriyel ekipmanlarda kurulumu kolaylaştırır.
