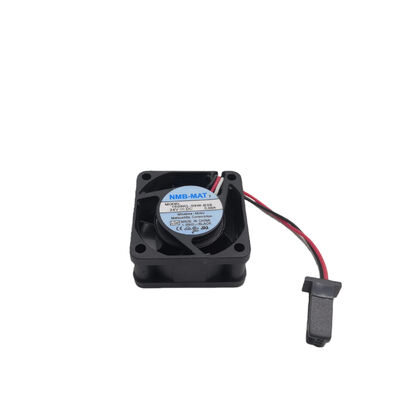

Minebea NMB-MAT Fan 1608KL-05W-B39 1608KL05WB39 16O8KL-O5W-B39

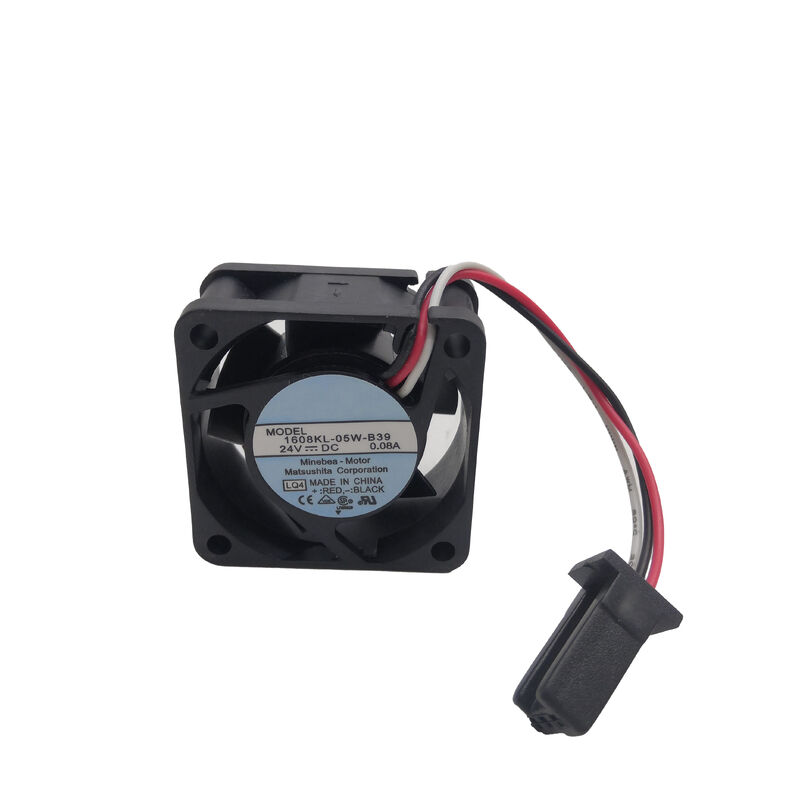

1608KL-05W-B39 | NMB Minebea 40mm DC Fan — 24V / 7,4 CFM / 6500 RPM / 25,5 dB / 3-Kablolu / FANUC A90L-0001-0510

NMB 40mm FANUC Fan — B59 ile Aynı Gövde, Farklı Konektör

1608KL-05W-B39, NMB'nin 40×40×20 mm DC eksenel fanıdır ve temel özelliklerini 1608KL-05W-B59 ile paylaşır: aynı fan gövdesi, aynı 24V besleme, aynı 6500 RPM hız, aynı 7,4 CFM hava akışı ve aynı 3 kablolu kilitli rotor sensör çıkışı. Aradaki fark konnektördedir: B39 son eki, B59 son ek varyantına kıyasla fanın kablo ucunda farklı bir konnektör muhafazasını tanımlar.

Bu konektör ayrımı, fanın hangi FANUC montaj numarasıyla uyumlu olduğunu belirler: 1608KL-05W-B39, FANUC A90L-0001-0510 ile eşleşirken 1608KL-05W-B59, A90L-0001-0528 ile eşleşir. Her ikisi de FANUC CNC ekipmanında 40 mm soğutma konumlarına hizmet eder; farklı modül türleri, özel eşleşen konnektör gerektirir.

Temel Özellikler

B39 Konektörü ve B59 Konektörü - Bunları Nasıl Ayırırsınız

NMB'nin fan adlandırmasındaki B son eki, konnektör ve kablo tertibatı konfigürasyonunu, özellikle de konnektör mahfazası tipini ve kablo uzunluğunu tanımlar:

B39 konektörü:B39 varyantı, FANUC A90L-0001-0510 fan düzenekleriyle uyumlu bir konnektör formatı kullanır; ilgili FANUC modülündeki fan konnektör soketiyle özel muhafaza eşleşir.

B59 konektörü:B59 çeşidi, FANUC A90L-0001-0528 düzenekleriyle uyumlu, farklı bir konnektör muhafazası kullanır.

Her iki konektör de fiziksel olarak 3 kablo tutar; her ikisi de 3 pinli fan soketleriyle eşleşir. Aradaki fark, muhafaza geometrisi ve mandal mekanizmasıdır; ikisi birbirinin yerine kullanılamaz. Sipariş vermeden önce arızalı fanın hangi FANUC montaj numarasını taşıdığını modülün etiketinden veya servis kılavuzundan doğrulayın.

Uygulamalar

FANUC CNC modülü soğutma:FANUC CNC kontrol düzeneklerinde ve A90L-0001-0510 referanslı ekran ünitelerinde doğrudan değiştirme — B59 varyantıyla aynı uygulamalar ancak B39 konnektörü gerektiren modüller için.

FANUC servo ve sürücü modülü dahili soğutma:Kompakt servo sürücü ve CNC arayüz kartlarındaki 40 mm fanlar — küçük form faktörü, belirli PCB konumlarını ve ısı üreten bileşenleri yakın mesafeden soğutur.

Endüstriyel elektronik muhafazaları:Otomasyon kontrolörlerinde, güç kaynağı kartlarında ve yerleşik kontrol elektroniklerinde 24V ile çalışan kompakt fan konumları; mevcut montaj formatı 40 mm'dir.

SSS

S1: FANUC modülümün 1608KL-05W-B39 (B39) veya 1608KL-05W-B59 (B59) gerektirip gerektirmediğini nasıl doğrularım?

Arızalı fanın etiketindeki FANUC montaj numarasını veya modülün fan aksamı belgelerini kontrol edin: A90L-0001-0510, B39 gerektirir; A90L-0001-0528, B59'u gerektirir. Fan etiketi okunamıyorsa, ilgili modülün FANUC yedek parça kılavuzundan veya bakım belgelerinden hangi montaj numarasının belirtildiğini doğrulayın.

S2: 1608KL-05W-B39 ile 1608KL-05W-B59 arasındaki pratik performans farkı nedir?

Yok — her iki fan da aynı elektrik özelliklerine sahiptir: 24V DC, 7,4 CFM, 6500 RPM, 25,5 dB(A), 42,2 Pa, 50.000 saatlik ömür, 3 kablolu kilitli rotor sensörü. B39 ve B59 işaretleri yalnızca konnektör tipini gösterir. Her iki modelin de soğutma performansı aynıdır; yalnızca konektör arayüzü farklıdır.

S3: 1608KL-05W-B39'un otomatik yeniden başlatma koruması var mı?

NMB'nin 1608KL serisindeki kilitli rotor koruması, fan bloke edildiğinde ancak otomatik olarak yeniden çalışmadığında motorun yanmasını önler; fan, durma durumunun temizlenmesini (blokajın kaldırılmasını) ve yeniden başlatma için besleme voltajının çevrilmesini gerektirir. FANUC sistemlerinde, modül koruma devresi genellikle bir durma alarmı algıladığında fan beslemesini kapatır ve bir sonraki güç döngüsünde yeniden başlar. Belirli FANUC modülünün fan güç yönetimi davranışını modülün servis kılavuzundan doğrulayın.

S4: FANUC CNC servisinde 1608KL-05W-B39 için hangi bakım aralığı önerilir?

FANUC genel olarak, belirli modüle ve çalışma ortamına bağlı olarak, genellikle 3–5 yıl veya 20.000–30.000 çalışma saati gibi düzenli bakım aralıklarında fanın periyodik muayenesini ve değiştirilmesini önerir. Tozlu veya yağla kirlenmiş ortamlar, rulman aşınmasını ve rulman contasının kirlenmesini hızlandırarak, 50.000 saatlik L10 spesifikasyonunun altındaki servis ömrünü kısaltır. Erişilebilir fan yüzeylerinin (ekipman kapatıldığında) yıllık basınçlı havayla temizlenmesi, toz birikmesinden kaynaklanan termal yükü azaltarak servis ömrünü uzatır.
