Minebea NMB Fan 3106KL-05W-B59 3106KL05WB59 31O6KL-O5W-B59

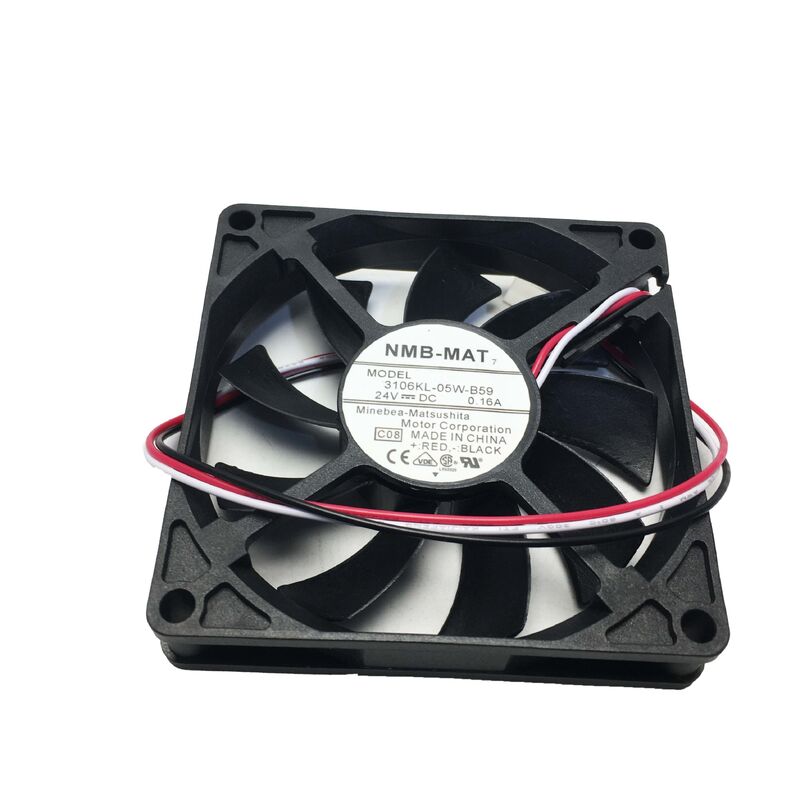

3106KL-05W-B59 | NMB Minebea 80mm İnce DC Fan — 24V / 32,8 CFM / 3000 RPM / Rulman / 70.000 saat / FANUC A90L-0001-0422

NMB 80mm İnce Fan — 15mm Derinlikte Uzun Ömürlü Endüstriyel Soğutma

3106KL-05W-B59, sektörün en tanınmış fan üreticilerinden biri olan NMB Technologies'in 80×80×15mm ince DC eksenel fanıdır. 15 mm'lik ince derinlik, bu fanı, standart 25 mm veya 38 mm derinliğindeki 80 mm fanların mevcut montaj derinliğini aştığı sığ panel konumları, telekom şasisi, sunucu donanımı ve endüstriyel ekipmanlar için standart seçim haline getirir.

Bu fanın öne çıkan rakamı servis ömrüdür: 70.000 saat (25°C'de L10), bu 80 mm'lik bir endüstriyel fan için olağanüstü bir değerdir. 7/24 sürekli çalışmada bu, teorik olarak yaklaşık 8 yıllık arızasız çalışmaya karşılık gelir; bu, düzenli bakım aralıkları olmadan sürekli çalışan endüstriyel ekipmanlar için doğrudan ilgili bir spesifikasyondur.

Temel Özellikler

3 Kablolu Kilitli Rotor Sensörü

Üçüncü kablo, kilitli bir rotor sensörü çıkışı sağlayarak ana sistemin fan çalışmasını izlemesini sağlar:

FANUC sistemlerinde:A90L-0001-0422 fan referanslarına sahip FANUC CNC kontrolleri ve amplifikatörleri üçüncü kablo hızı sinyalini izler. Sinyal sıfıra düştüğünde (fan durdu), kontrol, ısı kritik seviyelere ulaşmadan önce operatörleri uyaran bir fan arıza alarmı üretir.

FANUC dışı endüstriyel ekipmanlarda:Fan takometre girişi olan herhangi bir sistem, fan sağlığının izlenmesi için 3106KL-05W-B59'un hız çıkışını izleyebilir. Üçüncü kablo, arıza izlemenin gerekli olmadığı 2 kablolu uygulamalarda da bağlantısız bırakılabilir.

Uygulamalar

FANUC Alpha serisi servo amplifikatör soğutması:FANUC Alpha serisi Servo Yükseltici Modüllerinde (SAM), İş Mili Yükseltici Modüllerinde (SPM) ve Güç Kaynağı Modüllerinde (PSM) dahili soğutma fanının değiştirilmesi — bu yüksek görev döngüsüne sahip CNC sürücü modüllerindeki termal koşulların korunması.

Endüstriyel telekomünikasyon ekipmanları:Telekom raf ekipmanında, baz istasyonu elektroniklerinde ve taşıyıcı sınıfı ağ donanımında sığ 80 mm fan konumu.

CNC takım tezgahı sürücü kabinleri:Sürücü muhafazaları içinde hedeflenen modül soğutması — 15 mm'lik ince derinlik, kompakt sürücü muhafazalarındaki standart 80 mm montaj konumlarına uyar.

SSS

S1: 3106KL-05W-B59 (A90L-0001-0422) başarısız olduğunda FANUC alarm kodu nedir?

FANUC servo amplifikatör modülleri, soğutma fanı arızalandığında SV0430 (fan durduruldu) veya amplifikatör aşırı sıcaklık alarmları üretir. Alpha serisi servo modüllerdeki A90L-0001-0422 fan, amplifikatör korumasını doğrudan tetikler; arızalı bir fandan kaynaklanan soğutmanın azalması, fanın tamamen arızalanmasından önce, genellikle yüksek yükte aralıklı aşırı sıcaklık uyarılarıyla alarmdan önce gelir.

S2: 3106KL-05W-B59, Panaflo FBK08T24HS ile aynı fan gövdesi midir?

Evet — FANUC'un A90L-0001-0422 fanları hem NMB (3106KL-05W-B59) hem de Panaflo'dan (FBK08T24HS) temin edilmiştir. Her ikisi de aynı FANUC modülü konumlarına hizmet eden, 3 kablolu kilitli rotor çıkışlı 80×80×15mm 24V DC fanlardır. Her iki üreticinin versiyonu da yedek olarak kabul edilebilir; kurulumdan önce konektörün belirli FANUC modülünün fan konektörüyle eşleştiğini doğrulayın.

S3: 3106KL-05W-B59 (80 mm), FANUC soğutma ekosistemindeki 1608KL-05W-B59 (40 mm) ile nasıl karşılaştırılır?

Her ikisi de FANUC sistemleri için 3 kablolu kilitli rotor sensörlerine sahip NMB ince DC fanlardır - 3106KL-05W-B59, 80 mm'lik modeldir (32,8 CFM, FANUC A90L-0001-0422) ve 1608KL-05W-B59, 40 mm'lik modeldir (9,5 CFM, A90L-0001-0528). FANUC CNC sistemlerinde farklı modül konumlarına hizmet ederler; hangi fan düzeneği numarasının gerekli olduğunu ilgili FANUC modülünün bakım kılavuzundan doğrulayın.

S4: 3106KL-05W-B59, yalnızca 12V güce sahip ekipmanda 12V beslemeyle çalışabilir mi?

10V–27,6V çalışma voltajı aralığı 12V'yi içerir — fan 12V'de başlayacak ve çalışacaktır. 12V'de (24V'nin %50'si), fan yaklaşık 1500 RPM'de (3000 RPM'nin %50'si) çalışır ve yaklaşık 16-18 CFM, yani nominal hava akışının kabaca yarısı kadar hava sağlar. Tam 32,8 CFM gerektiren uygulamalar için 24V gereklidir. Minimum 10V, bu düşük voltajda güvenilir başlatmayı ve sürekli çalışmayı garanti eder.
