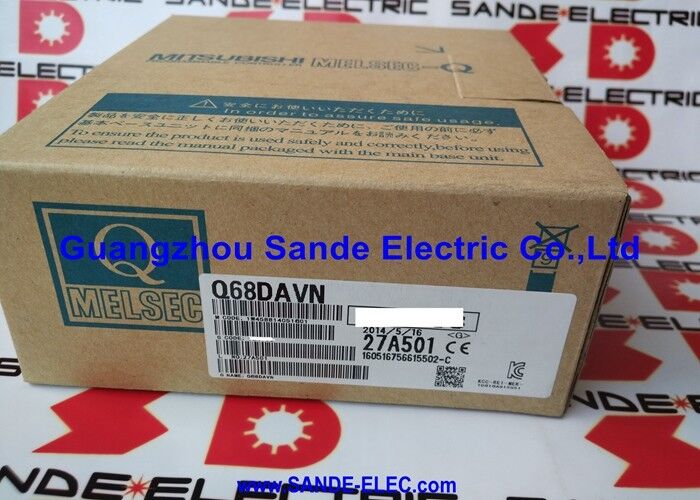

MITSUBISHI PLC MODUL D/A Dönüştürücü Birimi Q68DAVN

Mitsubishi Q68DAVN∙∙ MELSEC-Q 8 Kanal ± 10V Dijital-Analog Çıkış Modülü 16 Bit / Yüksek çözünürlük / Kısa devre korumalı

8 Analog Voltaj Çıktıları Dijital Değerlerden Alan Sinyallerine

Q68DAVN, Mitsubishi MELSEC-Q PLC platformu için sekiz bağımsız ± 10V DC analog çıkış kanalı sağlar.Her kanal, Q serisi CPU'dan 16 bitlik imzalanmış ikili bir dijital değeri kabul eder ve onu orantılı bir analog voltaya dönüştürür.Bu analog voltaj, sürekli değişken bir voltaj ayarlama noktası gerektiren alan cihazlarını ̇ servo amplifikatörler, orantılı valf denetleyicileri, değişken frekanslı tahrik hız referansları,ve süreç kontrol döngüleri.

İki çözünürlük modu, modülün farklı hassasiyet gereksinimlerine uygulanabilirliğini genişletir.±10V çıkış aralığındaki 095 dijital sayımlar ∙ 12 bit etkin çıkış çözünürlüğüYüksek çözünürlük modu, yapılandırmaya bağlı olarak bunu −12.288'den +12.287'ye veya −16.384'den +16.383'e yükseltir.Standart çözünürlüğün yetersiz olduğu hassas kontrol uygulamaları için daha ince çıkış voltaj adımları sağlamak.

The output short-circuit protection prevents damage to the module when an output is accidentally short-circuited to ground or another voltage — a failure mode that would otherwise destroy the output circuitKoruma devri, çıkış akımı sınırlıyor, hata varken DAC ve çıkış aşamasını koruyor.Bu koruma, uygun alan kablolama uygulamasını değiştirmez, ancak devreye girme ve kablolama hataları sırasında bir güvenlik aralığı sağlar..

Ana Özellikler

Kablolama Terminalı Notları

Q68DAVN crimp terminal bağlantıları kullanır. FG (frame ground) terminalleri: R1.25-3, 1.25-YS3, RAV1.25-3, veya V1.25-YS3A crimp terminallerini kabul eder. Diğer tüm sinyal terminalleri R1'i kabul eder.25-3 Sadece kırpma terminalleri Bu bir kablolama özelliği kısıtlamasıdır, bir önerme değildir: yanlış terminal türünü kullanmak, güvenilir olmayan bağlantılar veya modülün terminal şeridiyle fiziksel uyumsuzluk riskidir.

EEPROM Yazı Dayanıklılığı  Parametreler Yönetimi Düşüncesi

Q68DAVN, kanal parametrelerini (çıkış aralığı ayarları, çıkış etkinleştirme yapılandırması) EEPROM'da maksimum 100.000 işlem yazma dayanıklılığı ile depolar.Bu sınır, modülün iç EEPROM'una uygulanır.Modül parametrelerini sürekli olarak yazan PLC programları (işlev sırasında bir kez yazmak yerine) bu sınırı genişletilmiş çalışmada tüketebilir..Programı sadece değiştiklerinde, her tarama döngüsünde değil, değiştiklerinde yazmak için tasarlayın.

Sık Sorulan Sorular

S1: Q68DAVN'deki standart çözünürlük modu ile yüksek çözünürlük modu arasındaki fark nedir?

Standart çözünürlük modunda, dijital-analog dönüşüm aralıkları ±10V çıkış aralığında -4.096 ila +4.095 sayıyor.Aynı ±10V aralığı daha geniş bir dijital sayım aralığına (−16'a kadar) aktarılır,384 ile +16,383), sayım başına daha ince voltaj adımları üretir yaklaşık 0.61mV sayım başına.hassas hareket ayarlama noktaları veya sıkı süreç kontrol döngüleri gibi.

S2: Q68DAVN çıkışının minimum yük direnci nedir?

Çıkış özelliği minimum 1kΩ yük direnci gerektirir.1kΩ'dan düşük bağlantı yükleri, çıkış voltajının komuta değerinden sapmasına veya kısa devre korumasını etkinleştirmesine neden olabilir.. 1MΩ'ya kadar yüksek impedans yükleri desteklenir çıkış tamponu bu aralığı güvenilir bir şekilde çalıştırabilir. Bağlı cihazın giriş impedansının kablolamadan önce 1kΩ ile 1MΩ arasında olduğunu doğrulayın.

S3: Q68DAVN, akım döngüsü (420mA) çıkışı sağlıyor mu?

Q68DAVN, yalnızca voltaj çıkışı (−10V ila +10V DC) sağlar.Bağlı alan aygıtının gerektirdiği çıkış türünü doğrulayın. Ek sinyal dönüşümü olmadan bir voltaj DA modülü bir akım döngüsü modülünü değiştiremez..

S4: Bir Q68DAVN çıkışı yere kısa devreye girerse ne olur?

Kısa devre koruma devresi, modülün çıkış aşamasını korumak için çıkış akımını sınırlar.Kısa devre kaldırıldığındaPLC programı, teşhis yapılandırmasına bağlı olarak, kısa devre durumunu gösteren bir modül hatası sinyali alabilir.Modülü normal çalışmaya döndürmeden önce kablo hatasını her zaman çözün..

S5: Bir MELSEC-Q sistemine kaç adet Q68DAVN modülü monte edilebilir?

Q68DAVN, MELSEC-Q ana tabanında veya uzatma tabanında bulunan herhangi bir akıllı fonksiyon modülü yuvasına kurulur.Modüllerin maksimum sayısı, Q serisi CPU'nun maksimum akıllı modül sayısına (genellikle CPU başına 64 akıllı modüle kadar) bağlıdır., CPU türüne bağlı olarak) ve toplam taban birim yuva sayısına göre.Çok modüllü bir sistemi yapılandırmadan önce belirli CPU'nun akıllı modül sınırını MELSEC-Q CPU kullanıcı el kitabından doğrulayın.
