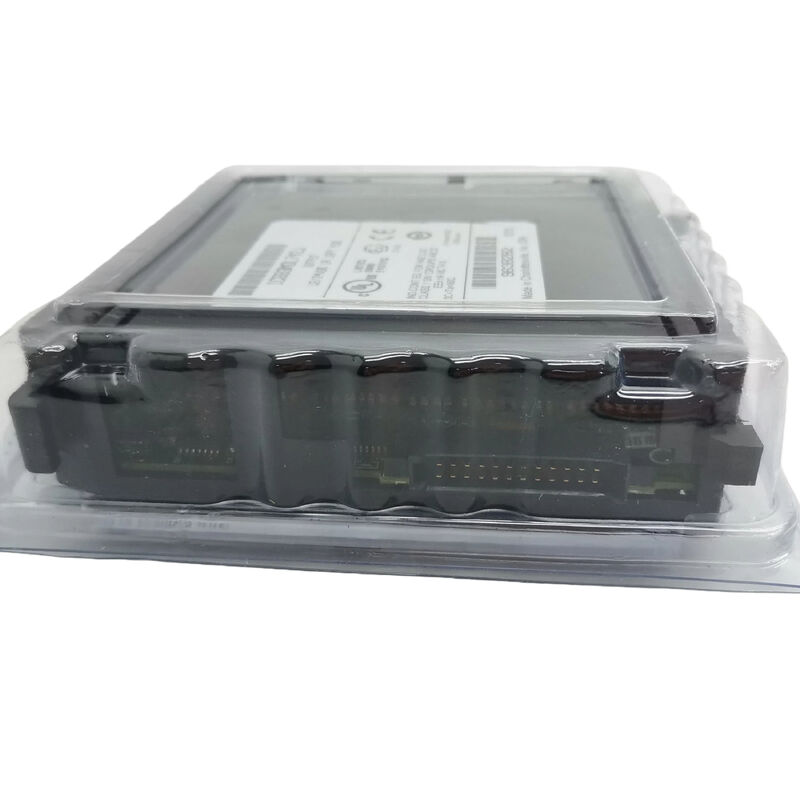

GE FANUC 12/24 Vdc Çıkış IC693MDL741 IC-693MDL741

IC693MDL741 | GE Fanuc Serisi 90-30 16 Noktalı DC Çıkış Modülü — 12/24VDC / Nokta başına 0,5A / Negatif Mantık / 2×8 Grup / 1500V İzolasyon

Negatif Mantık - Bu Alanda Ne İfade Ediyor?

Negatif mantık (batma), her çıkış kanalının yükün negatif/ortak tarafını modülün çıkış terminaline bağladığı anlamına gelir. Pozitif besleme voltajı kullanıcının harici güç kaynağından doğrudan yükün bir tarafına gelir. Çıkış etkinleştirildiğinde IC693MDL741, yükten çıkış transistörü aracılığıyla negatif baraya kadar bir akım yolu sağlayarak devreyi tamamlar.

Bu batma düzenlemesi, Japon ve Asya takım tezgahı sözleşmelerindeki birçok endüstriyel DC saha cihazı için standarttır. Girişleri düşürmek için kablolanan NPN tipi solenoid valfler, göstergeler ve röle bobinleri, polarite değişimi olmadan doğrudan IC693MDL741'in çıkışlarına bağlanır. Yüklerin kaynaklanması (PNP) için, bir ara röle veya farklı bir modül çeşidi gereklidir.

Kullanıcının harici 12V veya 24V DC kaynağı tüm saha cihazlarına güç sağlar. IC693MDL741 yalnızca anahtarlama transistörünü sağlar; arka panelden alan voltajı elde edilmez.

Temel Özellikler

Sekizli İki Grup - Organize Kablolama ve İzolasyon

16 çıkış noktası 8'erli iki eşit gruba bölünmüştür. Her grubun kendi ortak çıkış terminali vardır. Bu şu anlama gelir:

• Kablolama netliği:Grup 0 (0-7 arasındaki noktalar) ve Grup 1 (8-15 arasındaki noktalar) ayrı güç ortak noktalarına bağlanır. Farklı voltaj devrelerindeki saha cihazları, çapraz kirlenme olmadan farklı grupları kullanabilir.
• Mevcut kapasite:Her bir ortak maksimum 2A'yı destekler - tam yüklü 0,5A'da 8 çıkış. Ortak terminal, en kötü durum koşullarında o gruptaki 8 noktanın tamamının toplam yüküne göre derecelendirilmelidir.
• Grup izolasyonu:İki grup arasındaki 500V izolasyon, izolasyon sınırı dahilinde Grup 0 ve Grup 1 için farklı harici besleme potansiyellerine olanak tanır. Tamamen ayrı yük güç devreleri için bu, gruplar arasında güvenli elektriksel ayırma sağlar.

Uygulama Senaryoları

Bir takım tezgahında solenoid valf kontrolü:90-30 Serisi kontrol cihazı, iş parçası bağlama sistemi genelinde 12 pnömatik solenoid valfi (NPN, batan) yönetir. IC693MDL741'in iki grubu, grup başına ortak olan sol ve sağ kenetleme devreleri için ayrı kontrol sağlar.

Gösterge paneli kontrolü:Bir makine operatör panelindeki 16 çıkış noktasına bağlı on altı durum gösterge lambası. IC693MDL741'deki LED göstergeler, HMI operatörünün devreye alma sırasında ayrı bir lamba test cihazı olmadan lamba kablolarının sürekliliğini doğrulamasını sağlar.

Yüksek akım yükleri için röle bobini sürücüsü:IC693MDL741, 16 ara röle bobinini (24VDC, batan) çalıştırır. Röleler yüksek akımlı 240VAC motor kontaktörlerini anahtarlar. Nokta başına 0,5A, 0,1–0,3A standart röle bobini akımını rahatça yönetir.

SSS

S1: IC693MDL741 (negatif mantık) ile IC693MDL740 (pozitif mantık) arasındaki fark nedir?

IC693MDL740 pozitif mantık (kaynak sağlama) kullanır; çıkışları pozitif veri yolundan yüke akım sağlar. IC693MDL741 negatif mantık (batma) kullanır; çıkışları yük akımı için negatif baraya bir dönüş yolu sağlar. Seçim tamamen saha cihazı kablolama kurallarına bağlıdır. NPN saha cihazları azaltmayı kullanır (IC693MDL741); PNP saha cihazları kaynak kullanımı (IC693MDL740) kullanır. Seçim yapmadan önce saha cihazı özelliklerini ve mevcut kablolama standartlarını kontrol edin.

S2: IC693MDL741, 90-30 Serisi taban plakasının herhangi bir yuvasına takılabilir mi?

Evet. IC693MDL741, 90-30 Serisi taban plakasının herhangi bir G/Ç yuvasına takılır; modül yuvaya özel değildir. PLC programcısı, sistem konfigürasyonundaki yuvaya G/Ç adreslemesi atar. Yuva konumu, modül işlevini değil, G/Ç adres eşlemesini belirler.

S3: IC693MDL741'in saha devreleri için hangi harici güç kaynağı gereklidir?

Kullanıcı saha cihazları için harici bir 12V veya 24V DC güç kaynağı sağlamalıdır — IC693MDL741 dahili olarak saha gücü üretmez. Harici besleme voltajı modülün çalışma aralığı dahilinde kalmalıdır: +%20 ve –%15 toleransla 12 ila 24V DC. Bu, beslemenin yaklaşık 10,2V ile 28,8V arasında değişebileceği ve yine de spesifikasyon dahilinde olabileceği anlamına gelir.

S4: IC693MDL741 ne tür yükleri doğrudan nokta başına 0,5A ile çalıştırabilir?

Solenoid valfler (24VDC, 0,1–0,4A bobin akımı), gösterge lambaları ve LED'ler (24VDC, 0,5A'ya kadar), röle bobinleri (24VDC, 0,1–0,3A) ve küçük kontaktör bobinlerinin tümü 0,5A derecelendirmesi dahilindedir. Endüktif yükler için (solenoidler, röle bobinleri), bobin boyunca bastırma diyotları ekleyin; enerjinin kesilmesi durumunda geri EMF, bastırma olmadan çıkış transistörüne zarar verebilir. 0,5A'yı aşan motor yükleri ve büyük kontaktörler, ara rölelerin kullanılmasını gerektirir.

S5: Revizyon sonekleri (741C, 741E, 741F, 741G) işlevsel olarak eşdeğer midir?

Harf sonekleri (C, E, F, G), IC693MDL741'in donanım revizyonlarını tanımlar. Tüm revizyonlar işlevsel olarak eşdeğerdir; aynı 16 noktalı 12/24VDC 0,5A negatif mantık özelliği, aynı kablolama, aynı yuva uyumluluğu. Revizyonlar, geriye dönük uyumluluğu korurken dahili bileşen veya üretim güncellemelerini yansıtır. Daha önce 741C kullanılan bir sistemdeki 741G'nin değiştirilmesi, herhangi bir program değişikliği gerektirmez.
