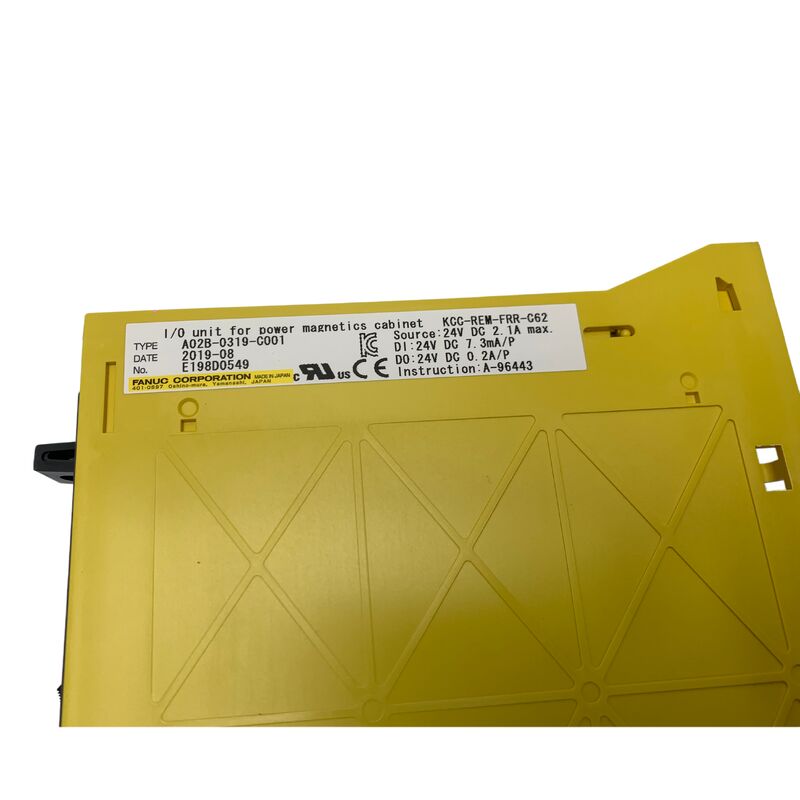

A02B-0319-C001∙ FANUC I/O Birimi ∙ Güç Mıknatıs Kabinesi / I/O Bağlantısı / PMC Denetimli Kontaktorlar ve Güvenlik Kilitleri

Güç Mıknatıs Kabineti İçeriği ve I/O'nun Neden Gerektiği

Çoğu endüstriyel CNC makinesi, kontrol elektroniklerini güç elektrik bileşenlerinden ayırır.Güç manyetik dolabıYüksek akımlı, yüksek voltajlı anahtarlama donanımını içeren ilgili elektrik paneli:

• Ana spindle motorun başlangıcı:Ana güç kaynağını spindle motoruna bağlayan veya bağlamayı kesen AC kontaktörü
• Soğutucu pompasının başlangıcı:Soğutucu pompa motorunu kontrol eden kontakör
• Hidrolik birim başlatıcısı:Makinenin hidrolik sistemi için kontakör
• Eksen fren serbest bırakma kontaktorları:Frenlerin yerleştirildiği makine eksenlerindeki elektromanyetik frenleri kontrol eder.
• Aşırı yüklü röleler:Motor aşırı akım tespit ve ilgili kontaktor çalıştırmak koruma röleler
• Güvenlik kilitleri:Kapı koruyucu anahtarları, alan tarayıcıları, acil durma röleleri ve ilgili izleme bağlantıları

CNC'nin PMC (Programlanabilir Makine Kontrolü) merdiven mantığı tüm bu cihazların durumunu izlemeli ve onların açık/kapalı durumlarını kontrol etmelidir.A02B-0319-C001 bu iletişimi mümkün kılan I / O birimidir. Güç manyetik dolabının içindeki fiziksel giriş ve çıkış terminallerini sağlar., ve bu terminalleri I/O Link otobüsü üzerinden CNC'ye bağlar.

Anahtar Ürün Bilgisi

PMC Kontrolü ve İzleme Bu Birimle

CNC'nin PMC merdiven programı, güç manyetik dolabını A02B-0319-C001 aracılığıyla kontrol eder.

Çıkışlar (CNC → kabine):Spindle başlatma/durma komutu; soğutma sıvısı pompası açma/kapalı; hidrolik sistem açma/kapalı; eksen frenini serbest bırakma komutu; kapıyı kilitleyen solenoid komutu.

Girişler (kabine → CNC):Döner kontakör geri bildirimi (açık/kapalı doğrulanmış); aşırı yükleme rölesinin durumunu; kapı koruyucusunun açık/kapalı olduğunu; hidrolik basınca ulaştığını; soğutma sıvısı seviyesinin düşük olduğunu; acil durma devresinin durumunu.

PMC merdiveni bu girişleri her tarama döngüsünde okur ve programlanmış makine mantığına göre yanıt verir. Kapı açıksa iğne çalışmasını engeller, aşırı yüklenme olursa tüm hareketi durdurur.ve E-Stop etkinleştirildiğinde uygun kapatma sırasını yürütmek.

Uygulama Senaryoları

Güç manyetik I/O hatası teşhisi:Bir işleme merkezi aralıklı bir iğne başlatma alarmı geliştirir. Araştırma, iğne kontakörünün geri bildirim sinyalinin CNC'ye tutarlı bir şekilde ulaşmadığını doğruluyor.A02B-0319-C001 ile I/O Link iletişim testi yapılır ve birim arıza kaynağı olarak belirlenir.- Değiştirme, güç manyetik dolabından güvenilir I/O iletişimi geri getirir.

Yeni makine elektrik sistemi:Bir makine aracı üreticisi, makine üretimi sırasında A02B-0319-C001'i güç manyetik dolabına yerleştirir.Tek bir I / O Link kablosu CNC'ye geri bağlanır, aksi takdirde gerekli olan çoklu tel kemerini ortadan kaldırır.

Sık Sorulan Sorular

S1: A02B-0319-C001 tarafından kullanılan I/O Link iletişim standardı nedir?

FANUC I/O Link, FANUC'un sahip olduğu bir yüksek hızlı seri iletişim protokolüdür.Ana seçimler tanımlanmış bir döngüdeki tüm düğümleriI/O Link döngüsü süresi, PMC'nin gerçek zamanlı makine kontrol gereksinimleri için yeterince hızlıdır.Protokol, sistem yapılandırmasına bağlı olarak standart korumalı bükülmüş çiftli kablo veya optik fiber üzerinden çalışır..

S2: A02B-0319-C001 kaç I/O noktası sağlar?

I/O noktası sayısı, belirli birim varyantı ve iç I/O modülü konfigürasyonu ile tanımlanır.Güç manyetik dolapları için FANUC I/O üniteleri genellikle çeşitli kombinasyonlarda 32 ila 64 dijital giriş ve çıkış sağlar.A02B-0319-C001 için tam nokta sayısı ve I/O adresi ataması, FANUC CNC bağlantı kılavuzunda belirli kontrol türü için tanımlanmıştır.PMC'nin I/O adres haritası, fiziksel I/O ünitesinin yapılandırılmış adres aralığına uymalıdır..

S3: A02B-0319-C001 şu anda güç manyetik dolabı I/O'su olmayan bir sisteme eklenebilir mi?

A02B-0319-C001 eklemek için CNC'de mevcut bir I/O Link yuvası gereklidir. I/O Link genellikle birden fazla düğümü destekler, ancak toplam sayı sınırlıdır.CNC'nin PMC programı da yeni I/O adreslerini okumak ve yazmak için güncellenmelidir.. PMC programını güncellemeden yeni bir I/O birimi eklemek fiziksel I/O'nun adressiz kalmasına neden olur.Mevcut düğüm kapasitesi ve adresleme prosedürü için CNC I/O Link bağlantı kılavuzuna bakınız..

S4: Makine çalışması sırasında A02B-0319-C001 arızasının sonuçları nelerdir?

A02B-0319-C001'e gelen I/O bağlantısı iletişimleri çalışma sırasında kaybolursa, CNC I/O bağlantısı alarmı oluşturur.Güvenlik sistemleri güvenli bir şekilde başarısız olmak için tasarlanmıştır. PMC merdiveni tipik olarak tüm çıkışları güvenli durumlarına (kontaktörleri kapatmak) götürür., frenler uygulanır) I/O ünitesi iletişim kaybı olduğunda. makine durur. Yeniden çalıştırmak, başka bir arıza koşulunun bulunmadığını doğrulayarak I/O iletişimini geri yüklemeyi gerektirir.ve PMC'yi sıfırlama.

S5: A02B-0319-C001'in değiştirilmesi PMC programında değişiklik gerektirir mi?

Değiştirme birimi aynı I/O sayısına ve I/O Link adres konfigürasyonuna sahip aynı model ise değil. PMC programı donanım biriminin seri numarasını değil I/O adreslerini kullanır.Değiştirme A02B-0319-C001 arızalı birim ile aynı I/O Link adresine yapılandırıldığı sürece, mevcut PMC programı değiştirilmeden onunla iletişim kuracaktır. Değişiklik yapmadan önce arızalı ünitenin yapılandırmasından I/O bağlantısı adresini doğrulayın.
