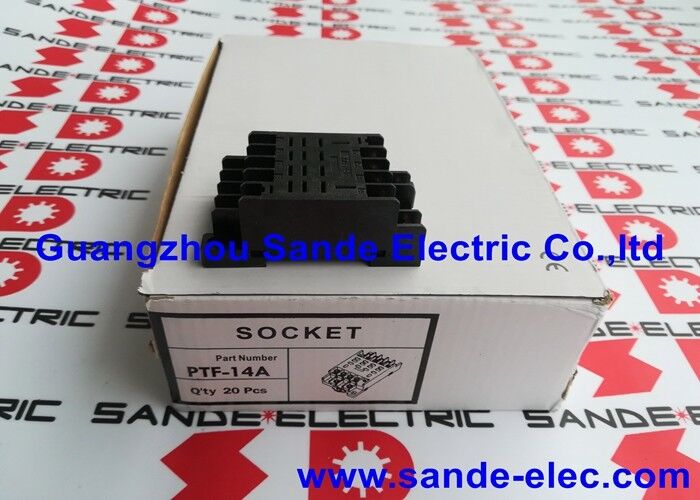

OMRON BAĞLANTI SOKETİ PTF-14A PTF14A

Omron PTF-14A | 4 Kutuplu Röle Soketi — 14 Pimli / DIN Ray + Panel Montajlı / Omron LY Serisi için

Omron LY4 için Özel Olarak Üretildi — Röle ve Soket Bir Arada

PTF-14A, Omron'un LY4 4 kutuplu röle serisi için 14 pinli DIN rayı röle soketidir. Röle ile panel arasındaki mekanik ve elektriksel arayüzü yönetir; röle ön taraftan takılır, saha kabloları soketin vidalı terminallerine bağlanır ve röle herhangi bir kabloya zarar vermeden değiştirilebilir.

Soket standart 35mm DIN rayına monte edilir ve doğrudan panele de monte edilebilir. Bu, onu hem modern DIN rayı tabanlı panel yapılarıyla hem de bileşenlerin doğrudan arka plakaya vidalandığı eski panel tasarımlarıyla uyumlu hale getirir.

Parmak korumalı terminal tasarımı, röle kurulumu, incelemesi veya değiştirilmesi sırasında canlı terminallerle kazara temas riskini azaltmak için vida terminali alanını çevreler. Röle soket gövdesine takılır ve kilitlenir; tespit klipsi veya soket tutucusu onu titreşime karşı tutar.

Temel Özellikler

DIN Rayı ve Panel Montajı — Aynı Soket, İki Seçenek

PTF-14A, standart 35mm × 7,5mm DIN rayına aletsiz takılır. Panel montajı için sokette panel montaj delikleri bulunur; soketi doğrudan düz bir montaj yüzeyine vidalayın. Her iki montaj yöntemi de aynı soket gövdesini kullanır ve aynı terminal erişimini sağlar.

Bu ikili montaj yeteneği, DIN rayı alanının sınırlı olduğu veya belirli röle konumlarının ray kullanılabilirliğinden ziyade panel düzeni tarafından belirlendiği panellerde önemlidir.

Röle Kurulumu ve Değiştirilmesi

LY4 rölesi PTF-14A soketine ön taraftan takılır. Hizalama pimleri yanlış yönlendirmeyi önler. Tutma mekanizması röleyi titreşime karşı tutar. Röleyi değiştirmek için tutma klipsini serbest bırakın, röleyi düz bir şekilde dışarı çekin ve yedek parçayı takın; soketteki saha kabloları tamamen etkilenmez.

Kablolamada sorun yaşanmayan bu değiştirme prosedürü, soket ve röle mimarisinin, makine panellerindeki doğrudan kablolu rölelere göre birincil bakım avantajıdır.

SSS

S1: Hangi röle tipleri PTF-14A ile uyumludur?

PTF-14A, Omron LY4 4 kutuplu röle (14 pin) için tasarlanmıştır. LY4 serisi çeşitli bobin gerilimlerinde mevcuttur (12VDC, 24VDC, 48VDC, 100–110VDC, 110/120VAC, 220/240VAC). Soket, bobin voltajından bağımsız olarak herhangi bir LY4 varyantını kabul eder; soketin güç terminallerine giden kablolar, bobin beslemesini belirler.

S2: PTF-14A, Omron LY2 röleleriyle kullanılabilir mi?

Hayır. LY2, 8 pinli bir soket (PYF08A veya benzeri) gerektiren 8 pinli 2 kutuplu bir röledir. PTF-14A, 4 kutuplu LY4 röleleri için 14 pinli bir sokettir. İki soket türü fiziksel olarak farklıdır ve birbirleriyle değiştirilemez.

S3: PTF-14A, DIN ray klipsini içeriyor mu?

PTF-14A, yerleşik geçmeli klipsle doğrudan 35 mm DIN rayına montaj için tasarlanmıştır. Ayrı bir DIN rayı adaptörüne gerek yoktur. Panel montajı için soket gövdesinde standart olarak panel montaj vida delikleri bulunur. Her iki montaj yöntemi de aksesuarsız olarak mevcuttur.

S4: Saha kabloları PTF-14A'ya nasıl bağlanır?

Saha kabloları PTF-14A gövdesi üzerindeki vidalı terminallere bağlanır. Terminal vidaları, kontrol paneli kablolamasında kullanılan standart kablo boyutlarını kabul eder (tipik olarak 0,5–2,5 mm²). Terminal vidalarını PTF-14A belgelerinde belirtilen torkla sıkın; hem aşırı hem de az sıkma, güvenilmez bağlantılara neden olabilir.

S5: PTF-14A soketinin mevcut değeri nedir?

PTF-14A soketinin kontak ve terminal değerleri, LY4 rölesinin nominal kontak akımını (LY4 için genellikle 250VAC'de 5A) kaldırabilmelidir. Maksimum nominal röle akımında kullanmadan önce soketin terminal akım değerini Omron PTF-14A veri sayfasından doğrulayın.
