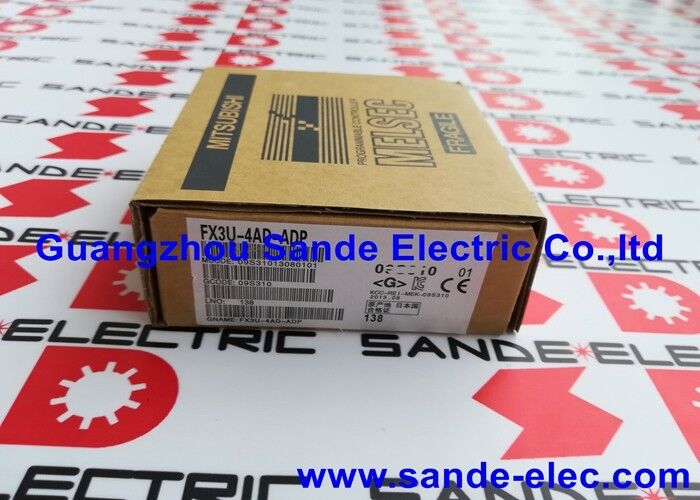

Özelleştirilmiş MITSUBISHI PLC Programlanabilir Lojik Kontrolör FX3U-4AD-ADP

Mitsubishi FX3U-4AD-ADP. MELSEC-F FX3U Serisi 4 Kanal Analog Giriş Adaptörü 010VDC / 420mA, 12 Bit Voltaj / 11 Bit Akım, Programsız, 24VDC, 27.4×90×75mm

Genel bakış

BuMitsubishi FX3U-4AD-ADPMELSEC FX3U kompakt PLC ailesi için dört kanal analog giriş adaptörüdür. The "ADP" designation distinguishes this module from the standard "special function unit" type — where a special function unit connects to the right side of the FX3U main unit on the DIN rail and counts toward the PLC's expansion unit budget, bir ADP adaptörü FX3U ana ünitesinin sol tarafına fiziksel olarak bağlanır ve I/O noktalarını ve özel işlev birimi yuvalarını tüketmeyen doğrudan bir bağlantı üzerinden çalışır.

Bu bağlama yöntemi FX3U-4AD-ADP'yi, FX3U'nun genişleme sınırına çok yakın olduğu kompakt makine kontrol uygulamaları için özellikle çekici kılan şeydir.veya herhangi bir I/O noktası tüketimi olmadan analog kapasite eklemek sistem tasarımı önceliği olduğunda.

A machine using an FX3U with a full complement of digital expansion modules can still add the FX3U-4AD-ADP to gain four analog inputs without any redesign of the I/O allocation or the special function unit chain.

Programsız işlem bu kolaylığı daha da artırıyor.PLC programcısı, modülden analog değerleri okumak ve bunları ana programın veri kayıtlarına yazmak için özel FROM/TO talimatları (veya tampon belleği komutları) yazar.

FX3U-4AD-ADP bu gerekliliği tamamen atlıyor.Adaptör, dört analog değerini otomatik olarak önceden tanımlanmış özel veri kayıtlarına aktarır (ilk adaptör için D8280 ila D8299)., belirlenmiş kayıt aralıklarındaki sonraki adaptörlerle).

PLC programı, bu kayıtları standart MOV veya aritmetik talimatlar ile basitçe okur. Özel analog iletişim talimatlarına gerek yoktur.

Ana Özellikler

Kanal başına mod seçimi “ Voltaj veya akım”

FX3U-4AD-ADP hem voltaj hem de akım sinyalleri ile ilgilenir, ancak seçim kanal başına modül başına değil.Dört kanalın her biri bağımsız olarak voltaj (0 ′′10V DC) veya akım (4 ′′20mA) için yapılandırılabilir, tek bir adaptörün aynı makinde hem voltaj çıkış hem de akım çıkış vericilerinden sinyalleri aynı anda kabul etmesini sağlar.

Yapılandırma, PLC programı aracılığıyla FX3U-4AD-ADP'nin işletim modunu kontrol eden uygun özel veri kayıtlarına yazarak yapılır.PLC'nin başlangıç işleminde ayar yazıldığı sürece mod, güç döngüleri boyunca geçerli kalır..

Karışık sensör tiplerine sahip makineler için “ bazı sensörler 0 “10V çıkış (teglik tipi yakınlık güçlendiricileri, some temperature transmitters) and others outputting 4–20mA (most industrial loop-powered transmitters) — this per-channel flexibility means one FX3U-4AD-ADP covers the complete analog input requirement without needing separate modules for each signal type.

12 bitlik gerilim çözünürlüğü ölçüm doğruluğu

Voltaj girişleri için 12 bitlik analog-dijital dönüşüm, 0 ′′ 10V aralığını 4096 ayrı adıma bölerek, her adımda yaklaşık 2.5mV'lik bir voltaj çözünürlüğü verir.

Çoğu işlem ölçüm uygulaması için ️ bir PT100 vericisinden sıcaklık, 0 ̊10V basınç dönüştürücünden basınç,Doğrusal bir potansiyometreden konum bu çözünürlük yeterli.

12 bit dönüştürme ile 010 bar ölçen bir 010V basınç verici, basıncı yaklaşık 2.4mbar'a çözür, bu da çoğu basınç vericiyi kendilerinden daha hassastır.

11 bitlik mevcut giriş çözünürlüğü biraz daha kaba, 4 ¢ 20mA aralığı 2048 adıma bölüyor, bu da adımda yaklaşık 7.8μA'ya karşılık geliyor.

Tipik bir 4 ′′ 20 mA aralığında, bu % 0 ′′ 100'lük bir süreç aralığını temsil ederken, bu, yine ± 0.5 ′′ 1'den daha hassas olan tam ölçekin yaklaşık% 0.05'lik bir çözünürlüğe eşdeğerdir.% 0 doğruluk özelliği adaptörün kendisi.

Pratikte, ölçüm belirsizlikleri normal endüstriyel uygulamalar için çözünürlük yerine doğruluk özelliği ile belirlenir.

Kurulum ve Kablolama

FX3U-4AD-ADP, FX3U ana ünitesinin sol tarafına özel bir adaptör konektörü aracılığıyla bağlanır. İletişim adaptörlerinde kullanılan aynı mekanik arayüz (RS-232C, RS-485,USB) ve FX3U sol taraf genişleme aralığındaki diğer özel adaptörlerBu zincire en fazla dört adaptör ünitesi bağlanabilir ve adaptörler soldan sağa numaralandırılır (Ana üniteye en yakın 1 numara, en sol 4 numara).

Alan kabloları, FX3U-4AD-ADP'nin terminal blokundaki vida-kaplama terminalleri ile bağlantı kurar.

Her kanalın belirlenmiş voltaj giriş terminalleri (VIN + ve COM) ve akım giriş terminalleri (IIN ve COM) vardır.

Adaptörün gerektirdiği 24V DC dış güç kaynağı, belirlenmiş güç terminalleri aracılığıyla bağlanır.

Bu 24V güç kaynağı, FX3U'nun kendi güç kaynağından ayrıdır, ancak pratikte aynı 24V DC panel kaynağı tipik olarak her ikisini de besler.

Sık Sorulan Sorular

S1: FX3U-4AD-ADP eski FX2N veya FX1N PLC serisi ile çalışıyor mu?

Hayır. FX3U-4AD-ADP, FX3U, FX3UC, FX3G, FX3GE ve FX3S platformlarına özel olan FX3U adaptör bağlantı sistemi için mekanik ve elektrik olarak tasarlanmıştır.FX2N ve FX1N serileri farklı bir genişleme sistemi kullanır (sağ taraf uzantı üniteleri/bloksları) ve ADP tipi modüller için gerekli sol taraf adaptör bağlantısına sahip değildir.

FX2N sistemlerinde analog giriş için, FX2N-4AD (özel işlev birimi) veya FX2N-4AD-TC (termokople) modülleri uygun seçimlerdir.

S2: Bir FX3U-4AD-ADP ünitesine kaç tane FX3U ana ünite bağlanabilir?

FX3U ana ünitesinin sol tarafına toplam dört ADP adaptör ünitesine kadar bağlanabilir (tüm adaptör türlerini bir araya getirir) analog giriş, analog çıkış, iletişim vb.

Bu sınır içinde, birden fazla FX3U-4AD-ADP birimi kullanılabilir. Örneğin, iki FX3U-4AD-ADP adaptörü sıfır I / O noktası tüketirken sekiz analog giriş kanalı sağlar.

Tek bir FX3U ana ünitesinde sekiz veya daha fazla analog kanala ihtiyaç duyulursa, ADP adaptörleri ve özel işlev birimlerinin (FX3U-4AD veya FX3U-8AD) bir kombinasyonu gerekli olabilir.

S3: FX3U-4AD-ADP, negatif voltaj girişlerini (0V'den aşağı) veya 010V / 420mA aralığının dışındaki sinyalleri işleyebilir mi?

FX3U-4AD-ADP, 010V ve 420mA aralıklarındaki tek kutupsal sinyaller için tasarlanmıştır.

Bipolar voltaj ölçümü (−10V ila +10V) veya tam -20mA ila +20mA akım aralığı gerektiren uygulamalar için,FX3U-4AD (standart özel fonksiyon birimi) bu daha geniş aralıkları 15 bit ve 14 bit çözünürlükle destekler.

Giriş sinyalleri 4 ′20 mA aralığının dışına düşebilirken (örneğin, bir vericinin hata sinyali için 0 ′3,6 mA çıkarabileceği bir sensör hatası durumunda),Giriş sınırlama ve hata tespit mantığı PLC programında uygulanmalıdır.

S4: Spesifikasyonlar, voltaj için ± 0,5% ve akım için ± 1,0% doğruluk listeler.

Doğruluk rakamları, PLC'nin normal çalışma yöneliminde ve istikrarlı bir güç kaynağı ile 25°C ortam sıcaklığında uygulanır.Temperatür katsayısı ile hassasiyet azalır..

Akım girişinin daha düşük doğruluğu (± 1.0%) voltaj (± 0.5%) ile karşılaştırıldığında, akım ölçümü için kullanılan şant direncinin getirdiği ek belirsizlikleri yansıtır.

Kritik ölçümlerde %1,0'nun yeterli olmadığı durumlarda,Adaptörün yukarısında bir akım-gerilim dönüştürücü veya daha büyük bit derinliğine sahip daha yüksek doğruluklu özel fonksiyon birimi (FX3U-4AD) düşünülmelidir..

S5: PLC merdiven programında FX3U-4AD-ADP'den analog değerleri okumak için özel programlama gerekli mi?

Özel analog programlama talimatlarına gerek yoktur.FX3U-4AD-ADP'nin programsız çalışması, dijital dönüşüm değerlerinin otomatik olarak özel veri kayıtlarına yazıldığını gösterir (D8280D8283 ilk adaptörün kanalı 1, belirlenmiş kayıt kaydırmalarını kullanan sonraki adaptörlerle).

PLC merdiven programı, bu kayıtları, FX3U'nun belleğindeki diğer herhangi bir veri kayıtları gibi standart veri aktarım talimatları (MOV, aritmetik işlemler, karşılaştırma bağlantıları) kullanarak okur.

Mod yapılandırması (kanal başına voltaj ve akım) programın başlatılmasında ilgili yapılandırma kayıtlarına yazılarak ayarlanır.
