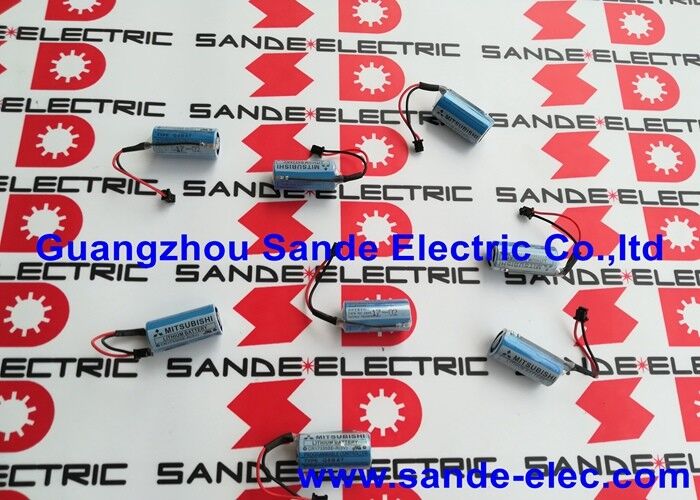

MITSUBISHI Q6BAT PLC pil

Q6BAT | Mitsubishi MELSEC Q Serisi PLC Pil — 3V / 1800mAh / Manganez Dioksit Lityum / Program Belleği ve RAM Veri Saklama

Q6BAT — MELSEC Q Serisi için Özel Yedek Pil

Q6BAT, Mitsubishi Electric'in MELSEC Q serisi CPU modülleri için özel yedek pilidir. Belirli bir amaca hizmet eder: PLC güç kaynağı çıkarıldığında tüm pil destekli bellek içeriğini Q serisi CPU içinde tutmak.

MELSEC Q, Mitsubishi'nin modüler, yüksek performanslı PLC platformudur; küçük bağımsız makinelerden büyük dağıtılmış üretim sistemlerine kadar tüm endüstriyel otomasyon yelpazesinde kullanılır. Q serisi CPU modülleri aşağıdakileri korumak için Q6BAT'a güvenir:

Programın hafızası:Kullanıcının GX Works2/GX Developer ladder mantığı veya standart RAM'de saklanan yapılandırılmış metin programı — makineyi veya işlemi kontrol eden program.

Standart RAM:Veri kayıtları (D cihazları), dosya kayıtları ve programın proses değerlerini, sayaçları, reçete verilerini ve sistem durumunu sakladığı diğer veri alanları.

Mandal cihazı alanı:Programcı tarafından "mandal" (tutucu) aygıtlar olarak yapılandırılan belirli bit ve sözcük aygıtları; yeniden başlatma gerektirmeden güç döngüleri boyunca durumlarını korur.

Q6BAT olmadan, her güç döngüsünde üç kategorideki veriler de kaybolur; makinenin yeniden başlatılabilmesi için programın yeniden yüklenmesi ve verilerin yeniden başlatılması gerekir.

Temel Özellikler

Pil Düşük Alarmı ve İzleme

Q serisi CPU, Q6BAT voltajını izler ve hafıza kaybı riskine girmeden önce önceden uyarı sağlar:

SP.DI BATT hatası:Q6BAT voltajı alarm eşiğinin (yaklaşık 2,7V) altına düştüğünde CPU bir SP.DI BATT hatası üretir; bu hata CPU modülünün ERR göstergesinde, programlama yazılımının tanılamasında ve yapılandırılmış herhangi bir HMI alarm ekranında görünür.

CPU'daki BAT LED'i:MELSEC Q CPU modülünde, akü voltajı eşiğin altına düştüğünde yanan özel bir BAT LED'i bulunur.

Özel röle SM51 / kayıt SD51:PLC programı, akü alarm durumunu SM51'den (akü alarm bayrağı) ve SD51'den (akü durumu) okuyabilir; akü alarmı tetiklendiğinde otomatik SCADA bildirimini veya makine arıza çıkışını etkinleştirir.

Uygulama Senaryoları

MELSEC Q PLC bakım değişimi:Bir üretim makinesindeki Q02HCPU, birkaç yıllık hizmetten sonra BAT LED'i ve SP.DI BATT hatasını tetikliyor. Q6BAT bir sonraki planlı bakım vardiyasında değiştirilir; program ve veriler bozulmadan korunur.

Yeni Q serisi kurulumu:Yeni bir üretim hattı için MELSEC Q sistemi devreye alındı. Q6BAT, Q CPU'ya kurulur ve değiştirme tarihi, bundan sonraki 3-4 yıllık bakım planına kaydedilir.

SSS

S1: Hangi Q serisi CPU modülleri Q6BAT'ı kullanıyor?

Q6BAT, tüm standart Q serisi CPU modülleriyle uyumludur: Q00CPU, Q01CPU, Q02CPU, Q02HCPU, Q06HCPU, Q12HCPU, Q25HCPU ve bunların genişletilmiş çeşitleri. İlgili CPU modülünün donanım kılavuzundan uyumluluğu doğrulayın; pil takma prosedürü ve konnektör konumu CPU tipine göre biraz farklılık gösterir.

S2: MELSEC Q PLC çalışırken Q6BAT değiştirilebilir mi?

Evet. Q PLC'ye güç verildiğinde ve RUN modundayken, dahili güç kaynağı tüm belleği korur; Q6BAT'ın bağlantısı veri kaybı olmadan kesilebilir ve değiştirilebilir. Hızlı bir şekilde değiştirin. CPU'yu uzun süre pilsiz bırakmayın. Güç kapalıyken değiştirme işlemi, değiştirme işleminin birkaç dakikadan uzun sürmesi durumunda veri kaybı riski taşır.

S3: Q6BAT uygulama açıklamasında "mandal cihazı" ne anlama geliyor?

Mandal cihazları, kullanıcının güç çevrimleri boyunca değerlerini korumak üzere yapılandırdığı PLC hafıza alanlarıdır (belirli bit ve kelime cihazı aralıkları). GX Works2/GX Developer'da kalıcı olarak programlanırlar; yeniden başlatmaya gerek kalmadan, güç kapatıldığında ve açıldığında son değerlerini korurlar. Q6BAT olmadan, kalıcı olarak yapılandırılmış bu cihazlar bile elektrik kesintisi durumunda değerlerini kaybeder.

S4: Q6BAT voltajı Q serisi CPU'nun düşük pil seviyesinde çalışmasını nasıl etkiler?

Q6BAT alarm eşiğinin (~2,7V) altına düştüğünde, CPU SP.DI BATT hatası üretir ancak normal şekilde çalışmaya devam eder — pil alarmı program yürütmenin durmasına neden olmaz. Alarm, acil bir CPU arızasını değil, yaklaşmakta olan veri saklama riskini gösterir. Alarmda değiştirin — pil, saklama eşiğinin daha da altına düşene kadar veri saklama işlevsel kalır.
