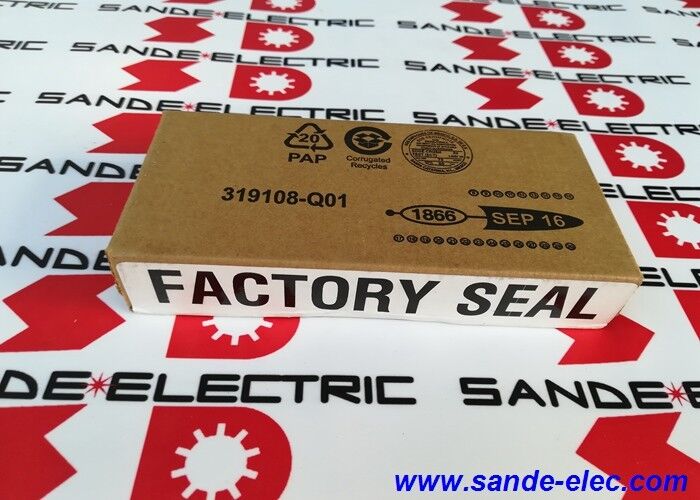

ALLEN BRADLEY 20-HIM-A3 Power Flex Serisi C 20HIMA3

20-HIM-A3 | PowerFlex İnsan Arayüzü Modülü — LCD / Tam Sayısal Tuş Takımı / IP66 / SMART Start / CopyCat / Jog / Sürücü Montajlı veya El Tipi

20-HIM-A3'ün PowerFlex Sürücüde Ne Yaptığı

20-HIM-A3, PowerFlex serisi AC sürücüler için insan arayüz modülüdür (tuş takımı ve ekran ünitesi). HIM olmadan PowerFlex sürücünün yerel operatör arayüzü yoktur. HIM, sürücü durumunu okumak, parametreleri ayarlamak, sürücüyü manuel olarak başlatmak ve durdurmak ve hata mesajlarına yanıt vermek için araçlar sağlar; bunların tümünü sürücü yüzünden veya elde taşınır pozisyondan yapabilirsiniz.

İki montaj konfigürasyonu desteklenir:

Sürücüye monteli:HIM doğrudan sürücünün ön yüzüne takılır. Panel çerçeve kiti, sürücüye monte edilen HIM'i panele gömme kuruluma dönüştürür. Sürücü montajı çoğu makine kurulumunda standart konfigürasyondur.

Elde taşınır:HIM taşınabilir bir cihaz olarak tutulabilir ve bir kablo aracılığıyla sürücüye bağlanabilir. Bu, bir HIM'in, her sürücüye özel bir HIM kurulmadan, devreye alma veya sorun giderme sırasında birden fazla sürücüye bakım yapmasına olanak tanır.

Temel Özellikler

SMART Start — Basitleştirilmiş İlk Yapılandırma

SMART Start, temel sürücü çalışması için gereken temel parametrelerin adım adım anlatıldığı kılavuzlu bir başlatma menüsüdür. SMART Start, tüm parametre veritabanında sıfırdan gezinmek yerine gerekli minimum ayarları (motor isim plakası verileri, kontrol modu, hız referans kaynağı ve koruma ayarları) sırayla sunar. Sonuç, minimum tuş vuruşuyla ilk test çalıştırmasına hazır bir sürücüdür.

Bir sistemde birden fazla sürücüyü devreye alan teknisyenler için SMART Start, manuel parametre navigasyonuna kıyasla sürücü başına kurulum süresini azaltır.

CopyCat — Parametre Yedekleme ve Çoğaltma

CopyCat, bağlı bir sürücünün tüm parametre setini HIM'in dahili belleğine kaydeder. Saklanan set daha sonra yedek bir sürücüye veya aynı türdeki ek sürücülere yazılabilir; her parametreyi ayrı ayrı yeniden girmeden tüm konfigürasyonu kopyalar.

Uygulamada: Bir sürücü arızalanır ve yedek bir sürücüyle değiştirilir. Orijinal sürücünün parametre setini taşıyan HIM'i bağlayın, CopyCat'ten Yükle'yi seçin; yedek sürücü orijinaliyle eşleşecek şekilde yapılandırılır. İşlem saatler yerine dakikalar alır.

Birden fazla özdeş sürücünün (konveyörler, pompalar, fanlar) olduğu üretim ortamları için CopyCat, bir gruptaki her sürücünün aynı parametrelerle çalışmasını sağlayan tek adımlı bir yapılandırma aracı sağlar.

IP66 — Endüstriyel Ortamlar için Korumalı Tuş Takımı

IP66 iki koruma seviyesini kapsar: toz geçirmez (hiçbir koşulda giriş olmaz) ve jet geçirmez (her yönden güçlü su jetlerine karşı dayanıklıdır). Üretim ortamında bir makinenin yüzüne monte edilen bir HIM sürücüsü için IP66, yüksek basınçlı yıkama ekipmanlarıyla günlük temizliği, metal kesme makinelerinde toz birikimini ve yiyecek ve içecek veya ilaç imalatında genel su sıçramasını kapsar.

Uygulama Senaryoları

Sürücünün devreye alınması:Yeni bir kurulum sırasında mühendis, 20-HIM-A3'ü el tipi modda her bir sürücüye sırayla bağlar. SMART Start, hattaki her sürücü için motor veri girişi ve kontrol kurulumu konusunda rehberlik eder. Bir HIM, bir dizüstü bilgisayar veya yazılım bağlantısı gerektirmeden tüm sürücülere hizmet verir.

Değiştirmeden önce parametre yedekleme:Bir PowerFlex 700 sürücüsünün değiştirilmesi planlanıyor. Kapatmadan önce HIM, mevcut sürücünün tüm parametre setini Kopyalamak için kullanılır. Yedek parçayı taktıktan sonra kaydedilen parametreler birkaç dakika içinde yüklenir.

Arıza araştırması:Bir sürücü üretim sırasında bir arıza nedeniyle açılır. Operatör, HIM ekranındaki arıza kodunu okur, bunu arıza listesiyle karşılaştırır ve eğer güvenliyse, bir bakım dizüstü bilgisayarı veya programlama yazılımı beklemeden sıfırlar.

SSS

S1: 20-HIM-A3, PowerFlex 753 veya 755 sürücülerle uyumlu mu?

Hayır. 20-HIM-A3, PowerFlex 7-Sınıfı sürücüler (PowerFlex 70, 700, 700H, 700S ve 700L) için tasarlanmıştır ve PowerFlex 750-Serisi sürücülerle (753 ve 755) uyumlu değildir. PowerFlex 753 ve 755 için geliştirilmiş 20-HIM-A6 modülü gereklidir. 20-HIM-A3'ün 750 Serisi bir sürücüye takılması tam işlevsellik sağlamayacaktır.

S2: 20-HIM-A3 çalışan bir sürücüden hataya neden olmadan çıkarılabilir mi?

Evet, doğru prosedürle. HIM'i fiziksel olarak çıkarmadan önce ALT tuş dizisini kullanmak, sürücüye bir bağlantı kesme bildirimi göndererek çıkarma sırasında sürücü hatası oluşmasını önler. HIM, sürücüyü kontrol eden son veya tek aygıtsa, çalışırken çıkarılması hataya neden olacaktır; HIM'i çalışırken çıkarmadan önce sürücünün alternatif bir kontrol kaynağına (terminal bloğu, DPI ağı) sahip olduğunu doğrulayın.

S3: CopyCat kullanılarak bir 20-HIM-A3 ile kaç sürücüye bakım yapılabilir?

CopyCat'te saklanan bir parametre setinden yapılandırılabilecek sürücü sayısında teknik bir sınır yoktur. Aynı saklanan parametreler, aynı model ve kontrol tipindeki herhangi bir sayıda uyumlu sürücüye yüklenebilir. Her yükleme birkaç dakika sürer. Aynı sürücülerden oluşan büyük filolar için, bir 20-HIM-A3, bunların tamamını tek bir parametre seti yedeklemesinden sağlayabilir.

S4: Jog modu işlevi ne işe yarar?

Jog modu, Jog tuşu basılı tutulduğunda bağlı sürücüyü önceden ayarlanmış bir jog hızında çalıştırır ve tuş bırakıldığında hemen durur. Bu, makine kurulumu ve devreye alma sırasında, bir program yazmadan veya ayrı bir jog butonu devresi bağlamadan, mekanizmaları (konveyörler, kesme üniteleri, sarma sistemleri) manuel olarak adım adım ilerletmek için kullanılır.

S5: 20-HIM-A3 ile 20-HIM-A5 arasındaki fark nedir?

Her ikisi de aynı IP66 derecesine sahip aynı PowerFlex 7-Sınıfı sürücü ailesi için sürücüye monte edilen veya elde taşınan HIM'lerdir. 20-HIM-A3 tam sayısal operatör arayüzü tuş takımına sahiptir — sürücüyü başlatmanın, durdurmanın ve joglamanın yanı sıra programlamak için de kullanılabilir. 20-HIM-A5'in yalnızca programlayıcıya özel bir tuş takımı vardır; yalnızca parametrelere erişim içindir ve sürücünün doğrudan Başlat/Durdur/Yürütme kontrolünü sağlamaz.
