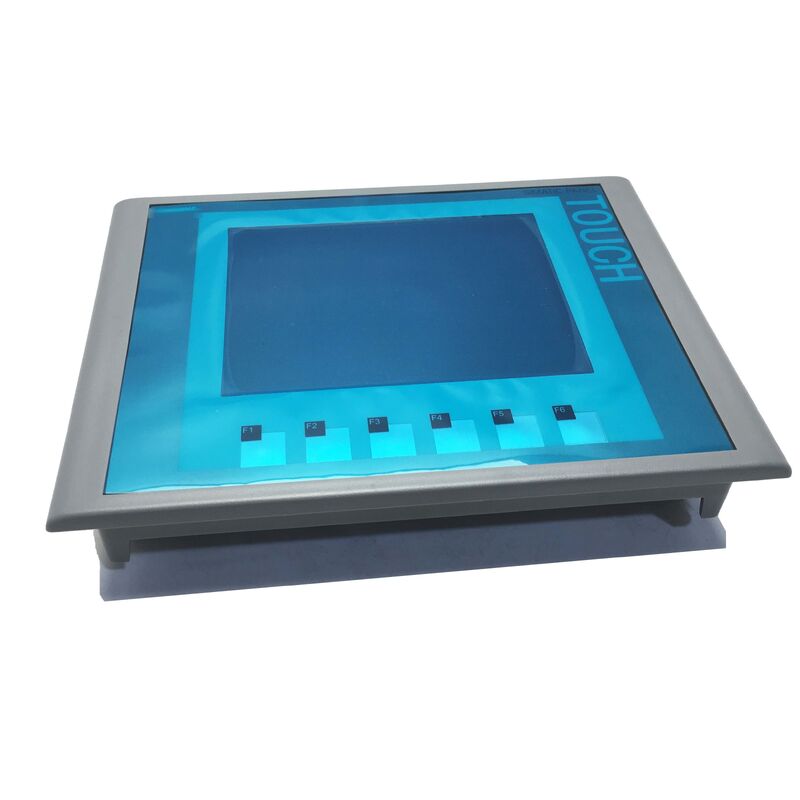

6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1

6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1

Menşe yeri Çin
Marka adı Siemens
Sertifika CE RoHS
Model numarası 6AV6 647-0AC11-3AX1
Ürün Detayları
Model numarası:
6AV6 647-0AC11-3AX1
Marka:
Siemens
Ürün türü:
HMI Temel Paneli
Seri:
SIMATIC HMI Temel Panel
Ekran Tipi:
TFT
Ekran Boyutu:
6 inç / 5,7 inç ekran sınıfı
Ekran Renkleri:
256 renk
Çalışma Modu:
Tuş ve dokunma işlemi
Garanti:
Bir yıl
Ödeme ve Kargo Koşulları
Min sipariş miktarı
1
Fiyat
USD 800-1000 / piece
Ambalaj bilgileri
orijinal ambalaj
Teslim süresi
2 gün
Ödeme koşulları
D/A,L/C,D/P,T/T,Western Union
Yetenek temini
Günde 100 adet
Ürün Açıklaması
6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1
Ürün Genel Görünümü
6AV6647-0AC11-3AX1∙ SIMATIC KTP600 Temel Renk DP -- 5.7 inç TFT / 256 Renk / PROFIBUS DP / 24VDC / Dokunma + Anahtar İşlemi
KTP600 -- Kompakt PROFIBUS bağlantılı HMI için giriş noktası
SIMATIC KTP600 Temel Renk DP, PROFIBUS DP tabanlı kontrol sistemlerinde makine düzeyinde görselleştirme için tasarlanmış kompakt bir operatör panelisidir. "KTP" işareti, çift giriş tasarımını yansıtır: the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
PROFIBUS DP arayüzü doğrudan PROFIBUS ağına bağlanır ve panelin herhangi bir DP ustasıyla iletişim kurmasına izin verir -- SIMATIC S7-300, S7-400, veya uyumlu DP kölesi.Ek bir ağ geçidi gerekmez.Panel, PROFIBUS halkasında I/O cihazları ve sürücülerin yanında bir düğüm haline gelir.
Ana Özellikler
Parametreler Değer
Görüntüle 5.7" TFT
Karar QVGA 320 × 240
Renkler 256
Ekran Alanı 115.2 × 86.4 mm
Arayüz Dokunma + 6 fonksiyon tuşları
Ağ PROFIBUS DP
Tedarik 24VDC (19.2-28.8V)
Mevcut 0.35A notlu
İçeri girme (I2t) 0.5 A2*s
5.7" TFT 256 Renk -- Makine Panelleri için Kompakt Görüntüleme
5.7 inçlik TFT ekranı, makine kontrol dolabının standart paneline uygun ve panelin arkasında en az derinlik vardır.Etkin ekran alanı durum ekranı için yeterince büyük, alarm ekranı ve parametre girişleri, tam endüstriyel PC boyutundaki bir açılışı gerektirmez.
256 renkli TFT, çoğu makine HMI uygulaması için yeterli renk farklılığı ile süreç grafikleri, alarm durum göstergeleri ve trend görüntülerini sunar.Daha önce karakter gösterme panelleri veya eski tek renkli HMI'leri kullanan tesisatlar için, KTP600 aynı panel alanında bilgi yoğunluğunda ve okunabilirliğinde önemli bir iyileşme sağlar.
Uygulama Senaryoları
  • SIMATIC S7-300 makine kontrol paneli:Bir üretim makinesi PROFIBUS DP'li bir S7-300 kullanıyor. 6AV6647-0AC11-3AX1 yerel operatör panosu olarak bağlantı kuruyor.Başlangıç/Duruş/Reset işlemleri için fonksiyon tuşları ile.
  • Eski HMI değiştirme:Daha eski bir PROFIBUS bağlantılı metin ekran panelini çalıştıran bir makine aracı, HMI yükseltmesi gerektirir.SIMATIC WinCC esnek orijinal ekran düzenlerini yeniden oluşturmak ve grafik trend gösterimi eklemek.
  • Dağıtılmış PROFIBUS istasyonu:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
Sıkça Sorulan Sorular
S1: Hangi yapılandırma yazılımı KTP600 Temel Renk DP (6AV6647-0AC11-3AX1) ile uyumludur?
SIMATIC WinCC esnek (Compact veya Standard) bu panel jenerasyonu için standart yapılandırma aracıdır.USB kablosu veya MPI/PROFIBUS programlama bağlantısı ile panele indirilmişAlternatif olarak, WinCC ile TIA Portal (V11 ve sonrası) eski panel yapılandırmalarından göçü destekler.Panel üzerinde yüklü belirli yazılım sürümü için WinCC esnek sistem gereksinimlerini kontrol edin.
S2: KTP600 Temel Renk DP'si EtherNet/IP veya PROFINET ağlarına bağlanabilir mi?
Hayır. "DP" işareti, bu panelin tek ağ arayüzünün PROFIBUS DP olduğunu gösterir. PROFINET veya Endüstriyel Ethernet bağlantısı yoktur.PROFINET sonekli farklı bir KTP varyantı (eDP sürümünü bir Ethernet ağına bağlamak için harici bir geçit veya köprü cihazı gerekir.
S3: KTP600'deki 6 fiziksel anahtarın işlevi nedir?
TFT ekranının altındaki altı fonksiyon tuşu (F1-F6) HMI projesinde yapılandırılabilir. Her tuşa bir fonksiyon atanabilir - Başlat, Dur, Kabul, Gezi veya özel uygulama fonksiyonları.Anlık veya kilitli eylemler olarak programlanabilirler.Fiziksel özellikleri, endüstriyel eldiven kullanan operatörler veya düğmeye basmanın dokunmatik onayının dokunmatik ekran girişine tercih edildiği uygulamalar için uygun hale getirir.
S4: 0,5 A2*s'in I2t girişi değerinin güç kaynağı seçimi için anlamı nedir?
I2t değeri, başlangıç akım dürtüsünün enerjisini karakterize eder. KTP600 çalıştırıldığında, iç güç kaynağı 0'a yerleşmeden önce kısa bir artış akımı çekir.35A istikrar halindeBir güç kaynağı veya devre koruma aygıtı, bu 0.5 A2*s çarpışmaya, çıkış yapmadan veya aşırı gerilim düşmeden katlanmalıdır.5 A2*s normal sınırlar içinde; birden fazla panelin aynı güç kaynağı dalını paylaştığı takdirde güç kaynağının giriş toleransını doğrular.
S5: KTP600 Temel Renk DP ile KTP600 Temel Renk PN arasındaki fark nedir?
KTP600 Temel Renk DP (PROFIBUS DP) ve PN (PROFINET) çeşitleri, aynı ekran ve tuş düzenine sahip fiziksel olarak benzer 5.7 inçlik TFT panellerdir.Önemli fark ağ arayüzü.: DP varyantı (6AV6647-0AC11-3AX1) PROFIBUS DP ağlarına bağlanır; PN varyantı PROFINET endüstriyel Ethernet'e bağlanır.Birbiriyle değiştirilemezler - ağ altyapısı ve PLC iletişimleri panel varyantına uymalıdır.
6AV6647-0AC11-3AX1 dokunmatik ekran orijinal yeni 6AV66470AC113AX1 0
