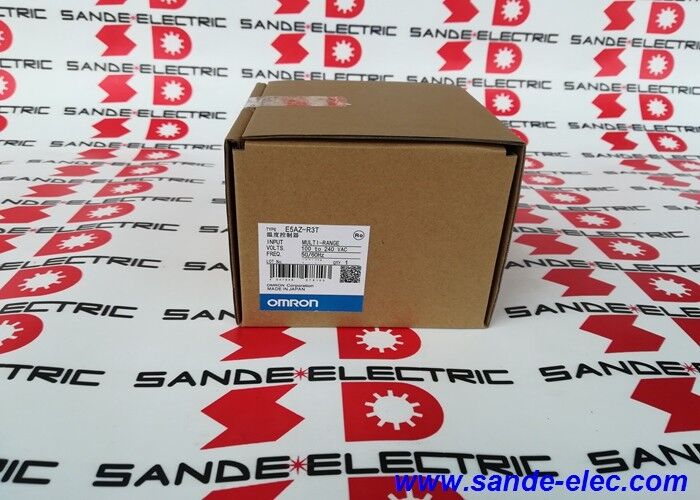

Yeni Orijinal Dijital PID Omron Sıcaklık Kontrol Cihazı E5AZ-R3T

Omron E5AZ-R3T | E5AZ Serisi 1/4 DIN Dijital Sıcaklık Kontrol Cihazı — Evrensel Giriş (TC/RTD), Röle Çıkışı, 3 Alarm Çıkışı, 100–240VAC, 96×96×78mm, 250ms Örnekleme

Genel Bakış

Omron E5AZ-R3T , Omron'un E5AZ serisinden bir 1/4 DIN dijital sıcaklık kontrol cihazıdır — Omron'un E5_Z kontrol cihazı ailesinin ortasında yer alan 96×96mm boyutlu kontrol cihazı, kompakt 1/16 DIN (E5CZ) seviyesinin üzerinde ve yarım boyutlu 1/8 DIN (E5EZ) ile yan yana konumlanmıştır. E5AZ-R3T, üç alarm çıkışına sahip röle çıkışlı modeldir — ürün adındaki R, röle kontrol çıkışını, 3T ise üç alarm noktasını belirtir.

Bu tür sıcaklık kontrol cihazları basit görünür — bir sensör okur, bunu bir ayar noktasıyla karşılaştırır ve sıcaklığı düzenlemek için bir çıkışı açıp kapatır. Ancak E5AZ-R3T gibi yetenekli bir kontrol cihazının içindeki mühendislik, bu basit açıklamadan çok daha ileri gider.

Evrensel giriş aşaması, sensöre özel donanım gerektirmeden çok çeşitli sensör türlerini (sekiz veya daha fazla termokupl türü ve standart platin RTD aileleri) kabul eder.

PID algoritması, çıkış döngü süresine orantılı, integral ve türevsel düzeltmeleri sürekli olarak hesaplar ve ON/OFF kontrolün tepkisel olarak takip edeceği yük değişiklikleri ve ortam bozulmaları yoluyla sıcaklığı sabit tutar.

Üç alarm çıkışı, birincil kontrol döngüsünden bağımsız olarak proses izleme işlevlerini yerine getirir.

250ms örnekleme periyodu, tipik olarak 500ms aralıklarla örnekleme yapan eski nesil sıcaklık kontrol cihazlarından önemli ölçüde daha hızlıdır.

Örnekleme süresini yarıya indirmek, kontrol cihazının hızlı sıcaklık değişikliklerini algılama ve bunlara yanıt verme yeteneğini geliştirir — ısıtıcı ataletinin düşük olduğu veya ince film ısı sızdırmazlığı veya yarı iletken proses odaları gibi proses dinamiklerinin hızla değiştiği uygulamalarda önemlidir.

Anahtar Özellikler

Evrensel Giriş — Birçok Sensör Tipi İçin Tek Kontrol Cihazı

E5AZ-R3T'nin evrensel girişi, bakım yöneticileri ve yedek parça envanteri planlayıcıları için en pratik olarak değerli özelliklerinden biridir.

Birden fazla makine ve birden fazla sıcaklık bölgesine sahip bir tesiste — bazıları geniş bir sıcaklık aralığını ekonomik olarak kapsadığı için K tipi termokupllar kullanır, bazıları düşük sıcaklıktaki gıda işleme uygulamalarına uygun olduğu için J tipi kullanır, bazıları hassasiyetin önemli olduğu için Pt100 RTD'ler kullanır — evrensel olmayan bir sıcaklık kontrol cihazı, her sensör tipi için ayrı modeller stoklamayı gerektirirdi.

E5AZ-R3T gibi evrensel girişli bir kontrol cihazı, bunların tümünü tek bir yedek parçadan karşılar.

Giriş türü, donanım jumper'ları veya farklı devre kartları yerine bir parametre ayarıyla yapılandırılır. Bir yedek kontrol cihazı takıldığında, sensör türü kontrol cihazının ön panelindeki bir menüden seçilir (veya seri iletişim yoluyla programlanır) ve kontrol cihazı doğrusallığını, ekran ölçeklendirmesini ve alarm aralığını buna göre ayarlar.

Bu yazılımla seçilebilir giriş türü, bir makinenin sıcaklık bölgesi farklı bir sensör türü kullanacak şekilde yeniden tasarlanırsa, aynı kontrol cihazı donanımının değiştirilmek yerine yeniden yapılandırılabileceği anlamına gelir.

Kontrol cihazı, parametre ile seçilebilen Santigrat veya Fahrenhayt cinsinden sıcaklığı görüntüler.

Üç Alarm Çıkışı — Bağımsız Proses İzleme

E5AZ-R3T'deki üç alarm çıkışı, birincil sıcaklık kontrol çıkışından bağımsız olarak proses koşullarını izleyen yapılandırılabilir alarm işlevleri sağlar. Her alarm çıkışı, kontrol cihazının parametre ayarlarından farklı alarm türleri için yapılandırılabilir:

Üst limit alarmı: Proses sıcaklığı, ayar noktasının üzerinde veya mutlak bir sıcaklık limitinin üzerinde tanımlanmış bir eşiği aştığında alarm etkinleşir — ekipmanı veya ürünü aşırı sıcaklıktan korur.

Alt limit alarmı: Sıcaklık tanımlanmış bir eşiğin altına düştüğünde alarm etkinleşir — ısıtıcı arızasını, prosesin durmasını veya soğuk besleme girişini tespit eder.

Sapma alarmları: Sıcaklık, yapılandırılmış bir miktarda ayar noktasından her iki yönde saptığında alarm tetiklenir — ayrı limit değerlerine gerek kalmadan kontrol kaybını tespit eder.

Mutlak değer alarmları: Alarm eşiği, ayar noktasından sapma yerine mutlak bir sıcaklık değeridir.

Üç bağımsız alarm çıkışı ile tek bir E5AZ-R3T, aynı anda şunları sağlayabilir: bir proses sapma uyarı alarmı (ayar noktasından mütevazı sapma), bir proses sapma acil durum alarmı (büyük sapma) ve bir yüksek mutlak limit alarmı — tek bir kontrol cihazından üç katmanlı proses koruması.

Transfer Çıkışı — Kaydediciler ve SCADA ile Entegrasyon

E5AZ-R3T'deki transfer çıkışı, ölçülen proses değerini sıcaklıkla orantılı bir analog sinyal (yapılandırılabilir akım veya voltaj) olarak yeniden iletir.

Bu analog çıkış, bir şerit grafik kaydediciye, kağıtsız bir kaydediciye, bir DCS/SCADA analog giriş kartına veya bir denetleyici bilgisayarın veri toplama sistemine bağlanır — sıcaklık profilinin kontrol cihazının kendi ekranından bağımsız olarak zaman içinde kaydedilmesini sağlar.

Proses doğrulama uygulamalarında — ilaç üretimi, gıda güvenliği belgeleri, tıbbi cihaz üretimi — kalibre edilmiş bağımsız bir kaydedici ile sürekli sıcaklık kaydı genellikle yasal bir gerekliliktir.

E5AZ-R3T'nin transfer çıkışı, sensör kurulumunu değiştirmeden veya ayrı bir ölçüm cihazı eklemeden bu bağımsız kaydı etkinleştirir.

SSS

S1: E5AZ-R3T ile E5AZ-R3MT arasındaki fark nedir ve hangisi seçilmelidir?

E5AZ-R3T, manuel çıkış fonksiyonu olmayan standart modeldir. E5AZ-R3MT, manuel çıkış özelliği ekler — operatör PID algoritmasını geçersiz kılabilir ve çıkış değerini (örneğin, %50 görev döngüsü) otomatik kontrol döngüsünden bağımsız olarak manuel olarak ayarlayabilir.

Manuel çıkış, devreye alma sırasında (otomatik kontrolü etkinleştirmeden önce ısıtıcı ve aktüatör yanıtını doğrulamak için), sorun giderme sırasında (prosesi teşhis ederken çıkışı sabit bir değerde tutmak için) ve geçici manuel geçersiz kılmanın proses gereksinimi olduğu uygulamalarda kullanışlıdır.

Manuel geçersiz kılma ihtiyacı olmayan standart otomatik sıcaklık kontrolü için R3T yeterlidir.

S2: E5AZ-R3T, uzaktan ayar noktası değişiklikleri için bir PLC veya bilgisayarla iletişim kurabilir mi?

Standart E5AZ-R3T, yerleşik bir seri iletişim arayüzü içermez. RS-485 CompoWay/F veya Modbus iletişimi sağlayan uyumlu bir Seçenek Birimi (E53-AZR gibi) kontrol cihazının seçenek birimi yuvasına takılarak iletişim yeteneği eklenebilir.

İletişim seçeneği ile ayar noktaları, alarm eşikleri, proses değerleri ve kontrol cihazı durumu, kontrol cihazının ön panelinde operatör müdahalesi olmadan bir SCADA sisteminden, PLC'den veya PC'den uzaktan okunabilir ve yazılabilir.

S3: Otomatik ayarlama nedir ve ne zaman tetiklenmelidir?

Otomatik ayarlama, yerleşik bir PID parametresi hesaplama fonksiyonudur. Operatör tarafından tetiklendiğinde, kontrol cihazı çıkışa bir adım değişikliği uygular ve sıcaklık yanıtını ölçer — gecikme süresi, yükselme süresi ve aşırı salınım özelliklerini gözlemler.

Bu yanıttan, bu özel proses ve ısıtıcı kombinasyonu için kararlı, duyarlı kontrol sağlayacak orantılı bant, integral süre ve türevsel süre değerlerini hesaplar.

Otomatik ayarlama, ilk devreye alma sırasında ve proseste herhangi bir önemli değişiklikten sonra — yeni ısıtıcı elemanları, değişen termal yük, farklı ürün — çalıştırılmalıdır, çünkü optimum PID parametreleri gerçek proses termal dinamiklerine bağlıdır.

S4: Röle çıkışı 250VAC olarak derecelendirilmiştir. 230VAC bir ısıtıcı kontaktör bobinini doğrudan sürebilir mi?

E5AZ-R3T'nin röle çıkışı, 250VAC ve maksimum 5A'da dirençli yükler için derecelendirilmiştir. Bir kontaktör bobinini doğrudan kontrol cihazının röle çıkışından sürmek, kontaktör bobininin ani akımı rölenin derecelendirilmiş anahtarlama kapasitesi dahilindeyse genellikle kabul edilebilirdir.

Ancak, rölenin elektriksel ömrü (anahtarlama işlemleri sayısı) endüktif yükler tarafından azaltılır.

Yüksek döngülü uygulamalarda uzun vadeli güvenilirlik için — sıcaklık kontrol cihazının günde binlerce kez anahtarlama yaptığı yerlerde — E5AZ-R3T çıkışı ile kontaktör arasına bir SSR (Katı Hal Rölesi) veya bir ara röle modülü, geliştirilmiş anahtarlama ömrü sağlar.

E5AZ-Q3T voltaj çıkışlı model, SSR'leri doğrudan sürmek için özel olarak tasarlanmıştır.

S5: E5AZ-R3T'yi monte etmek için gereken panel kesme boyutu nedir?

E5AZ-R3T, 92×92mm'lik bir panel kesimi gerektirir. Kontrol cihazının ön yüzü 96×96mm'dir ve kesimin etrafındaki panel yüzeyini kaplar. Panel yüzeyinin arkasındaki montaj derinliği 78mm'dir — kontrol cihazı panele 78mm girer.

Bu tür panel montajlı kontrol cihazları için standart DIN ray montajı kullanılmaz; E5AZ-R3T, ön taraftan panel kesiminden geçirilerek takılır ve panelin arkasından sıkılan iki yan montaj klipsi ile sabitlenir.

Panel kalınlığı, E5AZ kurulum belgelerinde belirtilen aralıkta olmalıdır.
