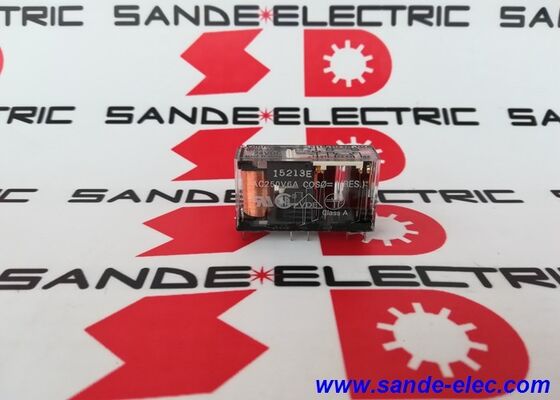

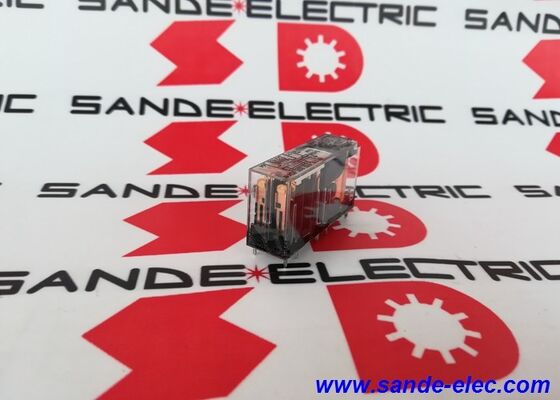

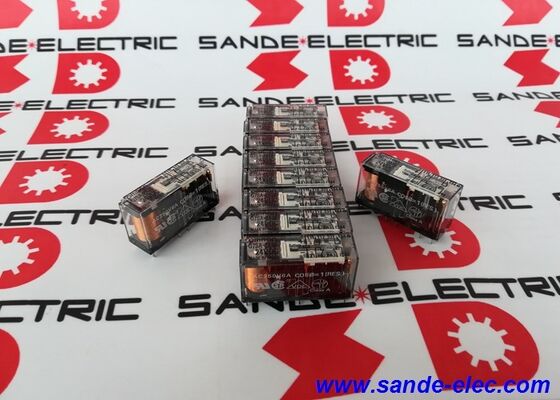

G7SA-2A2B DC24V OMRON G7SA-2A2B Güvenlik rölesi 24VDC 6A Plc modülü Yeni ve orijinal

Omron G7SA-2A2B DC24 | Güvenlik Rölesi — 2 NA / 2 NC / 6A / 24V DC Bobin / Zorla Yönlendirilen Kontaklar / EN 50205

Zorla Kılavuzlanan Kontaklar — Güvenlik Açısından Kritik Tasarım Özelliği

G7SA-2A2B standart bir röle değildir. Tanımlayıcı özelliği, makine güvenlik devrelerinde kullanılmasını sağlayan özellik olan, zorla yönlendirilen (mekanik olarak bağlantılı) kontak mekanizmasıdır.

Standart bir rölede, bir kontak kaynağı veya bir yayın arızalanması durumunda normalde açık ve normalde kapalı kontaklar teorik olarak aynı anda kapanabilir; bu, NC kontak durumuna dayanan bir güvenlik devresinin tespit edemediği bir durumdur. Zorla yönlendirilen kontaklara sahip G7SA'da, NO ve NC kontakları mekanik olarak bağlanmıştır: herhangi bir NO kontağı kaynakla kapatılırsa, NC kontaklarının kapanması fiziksel olarak engellenir ve bunun tersi de geçerlidir. Bu karşılıklı dışlama, yazılıma veya rölenin elektriksel durumuna bağlı olmaksızın mekanik olarak uygulanır.

Bu mekanik garanti, G7SA-2A2B'yi emniyet röle modülleri ve emniyet mantık sistemlerinde izlemeye uygun kılan şeydir. Bir güvenlik kontrolörü, NO kontaklarının kaynaklanmadığını doğrulamak için NC kontaklarını izleyebilir ve rölenin durumunun gerçek donanım düzeyinde durumunu sağlayabilir.

Temel Özellikler

Güvenlik Devrelerinde Uygulama

G7SA-2A2B, kontakların güvenlik açısından kritik makine gücü taşıdığı güvenlik devrelerinde (tehlikeli bir makine fonksiyonuna enerji veren veya enerjisini kesen anahtarlamalı devreler) bir çıkış rölesi olarak kullanılır. Yaygın uygulamalar şunları içerir:

• Makine koruma sistemlerinde kapı kilitleme çıkışı anahtarlaması
• Acil durdurma devresi çıkış kontakları
• Işık perdesi ve emniyet paspası çıkış anahtarlaması
• İki el kontrol devresi çıkış röleleri

Röle, geri besleme kontaklarını izleyen bir emniyet röle modülü veya emniyet PLC'si ile birlikte çalışır. İki NC kontağı geri bildirim kanalını sağlar; güvenlik kontrolörü, yeniden başlatmaya izin vermeden önce rölenin enerjisinin doğru şekilde kesildiğini doğrulamak için bunları okur.

P7SA serisi geçmeli soket, G7SA-2A2B'nin saha kablolarını bozmadan değiştirilmesine olanak tanır; kablolar sokette kalır ve röle modülü değiştirilir. Bu, kablolama değişikliği olmadan röle değişiminin yeniden devreye alma çabasını azalttığı panellerde pratik bir bakım hususudur.

SSS

S1: G7SA-2A2B'yi standart bir röle yerine "emniyet rölesi" yapan nedir?

Zorla yönlendirilen kontak mekanizması, NO ve NC kontak setlerini fiziksel olarak birbirine bağlar, böylece aynı anda aynı durumu işgal edemezler. Bir NO kontağı kaynakla kapatılırsa, NC kontaklarının kapanması mekanik olarak engellenir; bu karşılıklı dışlama yazılımda değil donanımda uygulanır. Bu, bir güvenlik kontrolörünün NC kontaklarını izlemesine ve standart bir röleyle mümkün olmayan kaynaklı bir NO kontağını tespit etmesine olanak tanır. Bu, IEC 62061 ve ISO 13849 güvenlik mimarilerinde röle kullanımı için temel gerekliliktir.

S2: G7SA-2A2B doğrudan PCB'ye monte edilebilir mi?

Evet. Terminal düzenlemesi, standart PCB tasarımı için optimize edilmiş pin düzeniyle doğrudan PCB lehimleme için tasarlanmıştır. Panel montajlı uygulamalar için P7SA serisi bastırmalı terminal soketleri, G7SA-2A2B'yi doğrudan kabul eder ve lehimleme gerektirmeden vidalı veya yay kelepçeli saha kablolama terminalleri sağlar.

S3: Bobin voltajı çalışma aralığı nedir?

Nominal bobin voltajı 24V DC'dir. Rölenin 18V DC ve üzerinde enerji vereceği (kapanacağı), 2,4V DC ve altında enerjisinin kesileceği (açılacağı) garanti edilmektedir. 26,4V DC'nin üzerinde sürekli bobin voltajı, kalıcı bobin hasarı riski taşır. 18–26,4V DC çalışma aralığı, tipik 24V DC besleme düzenleme toleranslarına uygundur.

S4: NC ve NO kontakları farklı devre voltajlarını değiştirebilir mi?

Evet. Her kontak seti bağımsızdır; iki NO kontağı ve iki NC kontağı ilgili devre yüklerini bağımsız olarak değiştirir. Bir NO kontak seti 230V AC yükü anahtarlayabilir, NC kontakları ise 24V DC geri besleme devresinde çalışır. Rölenin kontak devreleri arasındaki izolasyonu aynı röle üzerinde farklı devre gerilimlerinin oluşmasına olanak sağlar.

S5: G7SA-2A2B ile G7SA-3A1B arasındaki fark nedir?

Her ikisi de zorla yönlendirilen kontaklara ve aynı akım değerine sahip Omron G7SA ailesindedir. 2A2B, 2 NO ve 2 NC kontağı (4 kutuplu) sağlar; 3A1B, 3 NO ve 1 NC kontağı (4 kutuplu) sağlar. Kontak kombinasyonu, güvenlik devresinin NO (yük anahtarlama) ve NC (geri besleme izleme) kontakları gereksinimlerine göre seçilir. Çoğu iki kanallı güvenlik devresi, her iki çıkış rölesinden geri besleme NC kontakları sağlamak için 2A2B'yi kullanır.
