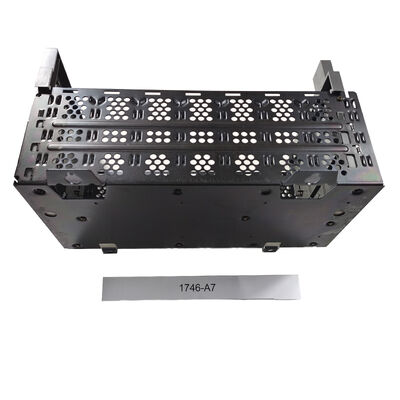

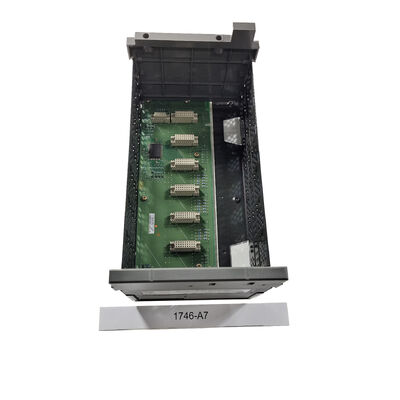

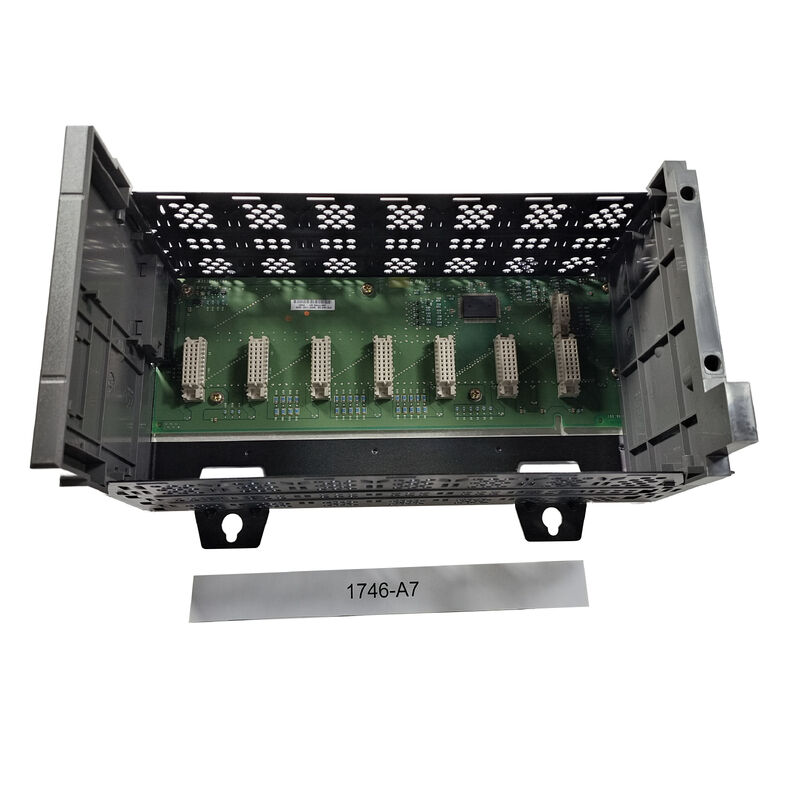

Yeni AB Allen-Bradley 1746-A7 PLC

Allen-Bradley 1746-A7 SLC 500 Modüler Şasi

Genel Bakış

1746-A7ÜreticiSLC 500 zaten tasarımın bir parçası olduğu yerlerde.7 yuvalı modüler bir şasidir Rockwell'in ürün sayfası bunu 7 yuvalı şasi-modüler donanım stili olarak tanımlar ve sistem literatürü 1746 şasi ailesini 4, 7, 10 ve 13 yuvalı versiyonlarda bulunan arka panele monte edilen donanımlar olarak açıklar.1746-A7 ayrıca üretimi durdurulmuş olarak listelenmiştir, bu da yaşam döngüsü desteği ve yedek parça çalışmalarında neden önemli olmaya devam ettiğini açıklar.

Pratik kontrol sistemlerinde, bir şasinin değeri kolayca hafife alınabilir.

Şasi, işlemci, güç kaynağı ve G/Ç modülleri için fiziksel ve elektriksel yuva tanımlar, bu nedenle doğru şasinin değiştirilmesi genellikle bir SLC sisteminin orijinal yapısını korumak için esastır.

Kurulu makineler için, aynı 7 yuvalı şasinin kullanılması genellikle kabin tadilatından kaçınmayı ve modül düzenini, arka panel formatını ve panel ayak izini tanıdık tutmayı sağlar.

Bu, SLC 1746 şasi ailesinin yayınlanan rolüne ve 1746-A7'nin tam yuva formatına dayanan mühendislik bir çıkarımdır.

Teknik Veriler

Parametre

1746-A7,

kurulu SLC 500 sistemleri, makine kontrol kabinleri, yardımcı paneller, yenileme projeleri ve yerel G/Ç istasyonları için uygundur 7 yuvalı modüler bir şasinin zaten tasarımın bir parçası olduğu yerlerde.Özellikle daha büyük bir 10 yuvalı veya 13 yuvalı donanım çerçevesine ihtiyaç duymayan ancak yine de çok küçük bir şasinin sağlayabileceğinden daha fazla esnekliğe ihtiyaç duyan eski sistemlerde pratiktir. Gerçek servis çalışmalarında, bu, mevcut bir SLC kabininin platform geçişi yerine fiziksel restorasyona ihtiyaç duyduğunda yaygın bir seçim haline getirir.

Bu uygulama görünümü, yayınlanan 7 yuvalı şasi kimliğinden ve SLC 500 modüler donanım mimarisinden kaynaklanmaktadır.

Şasi kurulum stili de önemlidir. Rockwell kurulum materyali arka panel montajını gösterir ve şasi kulakçıklarıyla ilişkili montaj donanımına atıfta bulunur, SLC modüler donanım belgeleri ise montaj kulakçıkları ve standart vidalar kullanılarak doğrudan arka panel montajını açıklar.

Bu, sahada önemlidir çünkü şasi değişimi, elektriksel bir işlem kadar mekanik bir işlemdir.

Değiştirme ve Seçim Perspektifi

1746-A7, yalnızca yuva sayısına göre değil,

sistemle eşleşen bir şasi olarak seçilmelidir.Alıcılar, sipariş vermeden önce kurulu şasi boyutunu, montaj stilini, yuva sayısını, kullanılan işlemci ve güç kaynağı düzenini ve gerekli şasi akım kapasitesini doğrulamalıdır.

SLC sistemlerinde, fiziksel şasi makine mimarisinin bir parçasıdır, bu nedenle tam bir değiştirme genellikle farklı bir boyutu veya donanım stilini uyarlamaya çalışmaktan daha fazla sorun önler.

Bu, yayınlanan 1746-A7 ürün kimliğine ve SLC şasi ailesi belgelerine dayanan bir mühendislik tavsiyesidir.

SSS

S1: 1746-A7 ne tür bir donanımdır?

Bu, 1746 tabanlı bir kontrol sisteminde işlemciyi, güç kaynağını ve G/Ç modüllerini tutmak için kullanılan
7 yuvalı bir SLC 500 modüler şasidir. Pratik olarak, SLC rafının yapısal ve arka panel temelidir.S2: Bu şasiye hangi uygulamalar en uygun?

Bu,
eski SLC 500 makine panelleri, yerel G/Ç istasyonları, yenileme projeleri ve yardımcı kabinler için uygundur, burada 7 yuvalı bir raf zaten kurulu tasarımın bir parçasıdır. Bu kullanım profili, modelin yayınlanan yuva sayısından ve SLC ailesindeki rolünden doğrudan kaynaklanmaktadır.S3: Neden tam yuva sayısı önemlidir?

Çünkü şasi, sistemin fiziksel ve elektriksel olarak kaç modülü destekleyebileceğini belirler ve ayrıca panel düzenini ve kablo yönlendirmesini etkiler. 7 yuvalı bir şasiyi aynı boyutta değiştirmek genellikle kabin düzenini orijinal tasarıma çok daha yakın tutar. Bu, yayınlanan SLC şasi ailesi mimarisine dayanan bir mühendislik çıkarımdır.
S4: Bu parçada montaj stili neden önemlidir?

Çünkü şasi değişimi sadece arka panel ile ilgili değildir. Montaj kulakçıkları, panel ayak izi ve muhafaza düzeni, donanımın kabine ne kadar hızlı kurulabileceğini ve düzgün bir şekilde topraklanabileceğini etkiler. Rockwell kurulum materyali, şasiyi şasi kulakçıkları kullanılarak arka panel montajına özel olarak bağlar.
S5: Sipariş vermeden önce ne kontrol edilmelidir?

Kurulu şasi parça numarasını, gerekli yuva sayısını, işlemci ve güç kaynağı düzenini, montaj ayak izini ve mevcut rafın akım kapasitesi ihtiyaçlarını kontrol edin. Bu kontroller genellikle görünümden daha önemlidir.
