| Menşe yeri | Japonya |
| Marka adı | SMC |
| Sertifika | CE ROHS |
| Model numarası | SYJ7320-5YO-01F-Q |

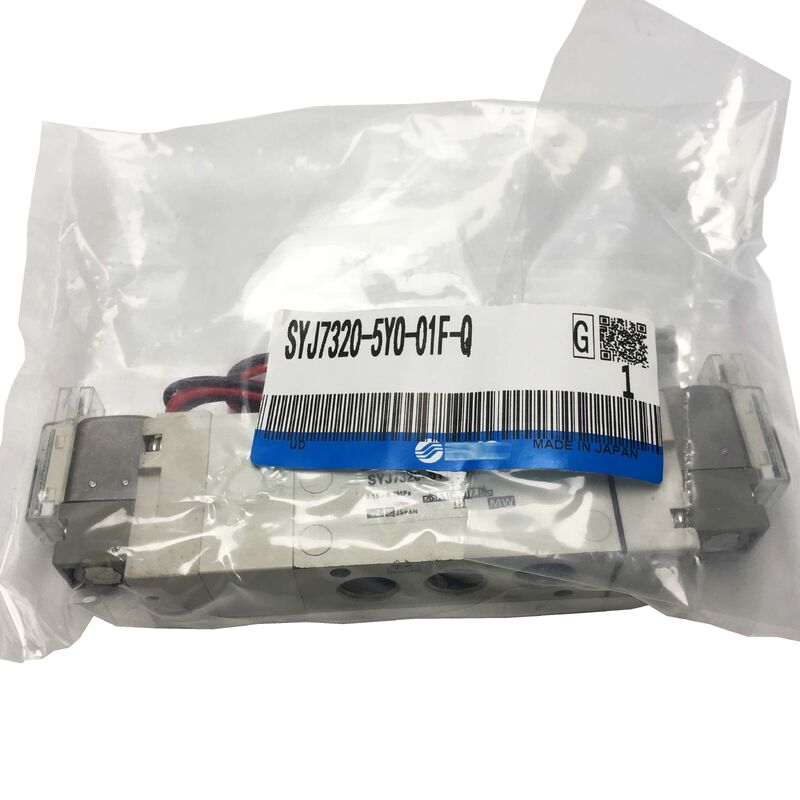

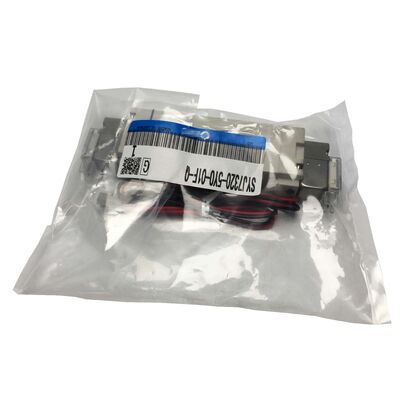

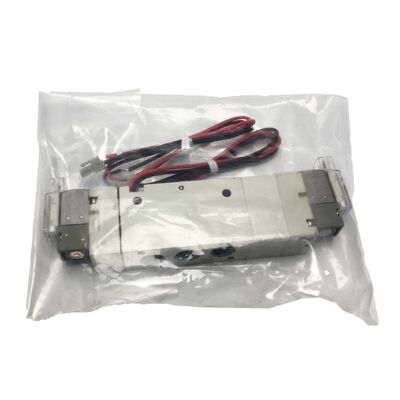

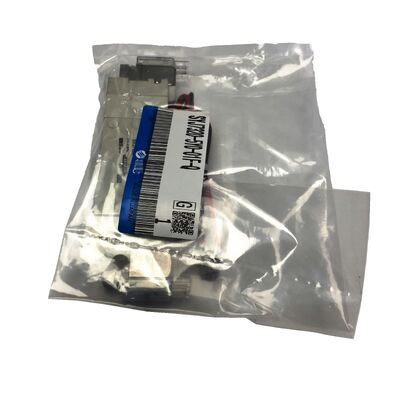

SMC SYJ7320-5YO-01F-Q, endüstriyel otomasyon uygulamalarında düşük güç tüketimini güvenilir anahtarlama performansı ile birleştirmesiyle tanınan, SMC'nin SYJ7000 serisinden 5 portlu, 3 konumlu kapalı merkez solenoid valftir.
3 konumlu kapalı merkez konfigürasyonu, her iki solenoid de enerjisiz bırakıldığında tüm portların bloke edilmesini sağlar, bu da bağlı aktüatörün basınç veya egzoz olmadan konumunu korumasına olanak tanır. Bu özellik, orta strok konumlandırma gerektiren veya güç kesintileri sırasında kontrolsüz hareketin güvenlik veya proses endişeleri oluşturduğu silindir uygulamaları için esastır.
G1/8 port boyutu ile bu kompakt valf, daha büyük valf gövdelerinin manifold geometrisine uymadığı küçük çaplı silindirler ve alan kısıtlı pnömatik devreler için idealdir.
| Parametre | Değer |
|---|---|
| Seri | SMC SYJ7000 |
| Valf Fonksiyonu | 5 portlu, 3 konumlu kapalı merkez |
| Port Boyutu (A/B) | G1/8" dişli |
| Çalışma Basıncı | 0.15 - 0.7 MPa (dahili pilot) |
| Maksimum Akış Hızı | 525 L/dak |
| Anma Akışı (P→A/B) | 0.22 dm³/s (0.792 m³/sa) |
| Anma Akışı (A/B→EA/EB) | 0.24 dm³/s (0.864 m³/sa) |
| Kontrol Voltajı | 24V DC |
| Güç Tüketimi | 0.5 W (standart pilot solenoid) |
| Tepki Süresi | ~30 ms |
| Anahtarlama Frekansı | 5 Hz |
| Elektrik Girişi | Konnektörsüz DIN terminal (YO) |
| Gösterge Işığı / Aşırı Gerilim Bastırıcı | Dahil Değil |
| Manuel Geçersiz Kılma | Kilitlemesiz itme tipi |
| Egzoz Tipi | Pilot valf bireysel egzoz |
| Montaj | Braketli gövde portlu |
| Conta Malzemesi | Kauçuk |
| Çalışma Sıcaklığı | -10 ila +50°C |
| Tasarım | Bakır içermeyen |
| Sertifika | CE (Q soneki) |
SYJ7000 serisi, 0.5W tüketimli düşük güçlü pilot solenoidi ile öne çıkar, bu da ara röleler veya katı hal çıkış modülleri olmadan doğrudan PLC çıkış rölesi kontrolüne olanak tanır. Bu, panel kablolama karmaşıklığını azaltır ve kontrol devrelerindeki potansiyel hata kaynaklarını ortadan kaldırır.
Bireysel pilot egzozu, ana devre koşullarından bağımsız olarak temiz pilot anahtarlamayı korur, susturuculu veya aşağı akış geri basınçlı devrelerde geri basınç girişimini önler.
Kauçuk conta yapısı, standart yağlanmış veya yağlanmamış basınçlı hava hizmetini işlerken, bakır içermeyen tasarım, asetilen bileşik oluşumu riski olmadan daha geniş hava kalitesi koşullarıyla uyumluluk sağlar.
YO elektrik tanımı, bu valfin önceden takılı konnektörsüz bir DIN terminal bölmesi ile sevk edildiğini gösterir. DIN terminal, kullanıcıların sahada kablolayıp takacağı standart DIN 43650 Form A konnektörlerini (EN175301-803) kabul eder. Entegre gösterge LED'i veya dahili aşırı gerilim bastırıcı dahil değildir.
Bu konfigürasyon, DIN tipi solenoid konnektörlerle standartlaştırılmış kablolama kullanan panel üreticileri için idealdir, önceden kablolanmış DIN konnektörlerinin kuyruk yönetimi olmadan doğrudan takılmasına olanak tanır. Aşırı gerilim koruması gerektiren kurulumlar için, aşırı gerilim bastırıcılı YOZ varyantını düşünün.
Her iki solenoid de enerjisiz bırakıldığında, sürgü tüm beş portu - besleme, her iki çalışma portunu (A ve B) ve her iki egzoz portunu - bloke eder. Bağlı aktüatör, enerjisiz bırakıldığında bir uca varsayılan olarak giden 2 konumlu valflerin aksine, ne uzayarak ne de geri çekilerek konumunu korur.
Hayır. YO soneki, gösterge ışığı ve aşırı gerilim bastırıcı olmadığını belirtir. Endüktif geçici olayların PLC girişlerini veya yakındaki elektronik cihazları etkileyebileceği uygulamalar için, aşırı gerilim bastırıcılı YOZ varyantını düşünün.
SYJ7320-5YO-01F-Q özel olarak braketli gövde portlu varyantıdır - portlara G1/8 dişli bağlantılar aracılığıyla doğrudan valf gövdesinden erişilir. Taban montajlı manifold kurulumu için, SYJ7000 serisinde farklı bir sonek gereklidir.
YO terminal, en yaygın endüstriyel solenoid konnektör formatlarından biri olan standart DIN 43650 Form A arayüzünü (EN175301-803 Form A) kullanır. Konnektör dahil değildir ve ayrı olarak temin edilmelidir.
SYJ7000 serisi, doğrudan PLC kontrolüne uygun düşük güçlü pilotlu tasarımlar (0.5W solenoid) kullanır. SY7000 serisi, daha yüksek akış kapasitesine ancak tipik olarak daha yüksek güç tüketimine sahip farklı bir iç mimariye sahiptir. SYJ7000, PLC doğrudan çalışması ve enerji verimliliği için tercih edilir; SY7000, maksimum akış debisinin birincil olduğu yerlerde kullanılır.
