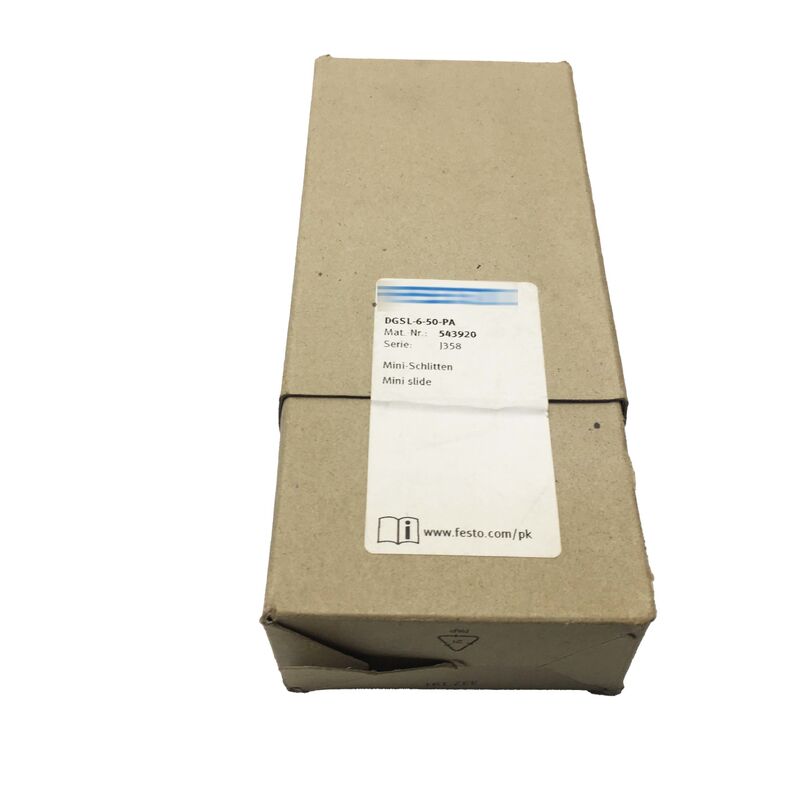

Festo DGSL-6-50-PA Mini Kızak Silindiri
6mm Çap, 50mm Strok, Çift Etkili | Parça Numarası: 543920 | Orijinal Yeni
Küçük Ayak İzi, Ciddi Hassasiyet
Kompakt otomasyon, doğruluktan ödün vermek anlamına gelmez. Festo DGSL-6-50-PA, DGSL serisindeki en küçük pnömatik kızak paketlerinden birine bilyalı yatak kafesi kılavuzu, çift uçlu elastik sönümleme ve yakınlık sensörü uyumluluğu içeren minyatür bir kızak silindiridir.
Alan milimetrelerle ölçülen pick-and-place hücreleri, küçük parça montaj armatürleri ve taşıma modülleri için, etrafında yeniden tasarım zorlamadan uyan ünite budur.
DGSL-6-50-PA, 543920 parça numarasına sahiptir ve Festo'nun yerleşik DGSL mini kızak ailesine aittir — çift etkili, boyunduruk tahrikli yapı, üretim otomasyonunun zorlu döngü sayıları için tasarlanmıştır.
Teknik Özellikler
| Parametre |
Değer |
| Parça Numarası |
DGSL-6-50-PA |
| Alternatif Parça Numarası |
543920 |
| Marka |
Festo |
| Seri |
DGSL |
| Tip |
Mini Kızak / Kızak Tablası |
| Çap Boyutu |
6 mm |
| Piston Çapı |
8 mm |
| Strok |
50 mm |
| Çalışma Modu |
Çift etkili |
| Tahrik Ünitesi Tasarımı |
Boyunduruk (piston kolu + kızak) |
| Çalışma Basıncı |
0.15 - 0.8 MPa (1.5 - 8 bar) |
| Maksimum Hız |
0.5 m/s |
| Tekrarlama Hassasiyeti |
0.3 mm |
| Sönümleme |
Her iki uçta elastik halkalar/pedler (P) |
| Kılavuz Tipi |
Bilyalı yatak kafesi |
| Montaj Konumu |
Herhangi |
| Konum Algılama |
Yakınlık sensörü için |
| 6 bar'da Teorik Kuvvet (ilerleyen) |
30 N |
| 6 bar'da Teorik Kuvvet (geri çeken) |
23 N |
| Çalışma Ortamı |
ISO 8573-1:2010'a göre basınçlı hava |
DGSL Tasarımını Çalıştıran Nedir
DGSL serisi, piston kolunun yüke doğrudan bağlanmak yerine bir kızak plakasına (boyunduruğa) bağlandığı bir boyunduruk tahrikli yapı kullanır.
Bu düzenek, kızakın enine yükleri piston koluna iletmeden taşımasına izin verir, bu da contaların çalışma ömrünü uzatır ve tam strok boyunca hareketi pürüzsüz tutar.
Bilyalı yatak kafesi kılavuzu, 0.3 mm tekrarlama hassasiyetinin pratikte elde edilmesini sağlayan bileşendir.
Bilyalı kafes kılavuzları, yükü birden fazla temas noktasına eşit olarak dağıtır ve bir yükün kızak merkezinden ofset olduğunda ortaya çıkan moment kuvvetlerine direnir - pick-and-place tutucular ve parça transfer montajlarında yaygın bir durumdur.
Her iki uçtaki elastik sönümleme halkaları, aksi takdirde yapıya şok verecek metal-metal teması olmadan strok sonlarındaki yavaşlamayı yönetir. Yüksek döngülü uygulamalarda, bu sönümleme, kızak gövdesinin ve ona bağlı aletlerin servis ömrünü uzatır.
Konum Algılama Entegrasyonu
DGSL-6-50-PA, montaj zarfına çıkıntı yapan donanım eklemeyen entegre bir özellik olan yakınlık sensörleri için bir sensör yuvası ile donatılmıştır. Yakınlık sensörleri, son konumu, ara konumu veya her ikisini de algılamak için doğrudan yuvaya takılabilir ve PLC'ye veya pnömatik kontrolöre sinyal gönderebilir.
Temiz entegrasyon, genel modülü kompakt tutar ve harici sensör braketlerinin getirdiği kablo yönlendirme sorunlarını ortadan kaldırır.
Taşıma ve Montaj Uygulamaları
Bu boyut ve strok kombinasyonu sıklıkla şunlarda görülür:
- Küçük parça pick-and-place modülleri — 50 mm strokun kompakt bir montaj istasyonunda bir besleme konumu ile bir yerleştirme konumu arasındaki boşluğu köprülediği yer
- Pnömatik tutucu konumlandırma — kızak, bir tutucuyu iş parçasına ilerletir ve bir sonraki döngü için temiz bir şekilde geri çeker
- Minyatür transfer sistemleri — birden fazla DGSL ünitesinin XY veya doğrusal konfigürasyonlarda birleştirildiği yer
- Armatür sıkma aktivasyonu — çift etkili tasarım, basınç altında sıkılmış bir konumu tutar ve sinyal üzerine olumlu bir şekilde serbest bırakır
- Elektronik bileşen taşıma — 0.3 mm tekrarlama hassasiyetinin PCB montajlarında hassas parça yerleştirmeyi veya konektör takma görevlerini desteklediği yer
Sıkça Sorulan Sorular
DGSL-6-50-PA için çalışma basıncı aralığı nedir?
Çalışma basıncı aralığı 1.5 ila 8 bar (0.15 ila 0.8 MPa)'dır. Güvenilir aktivasyon sağlamak için minimum 1.5 bar basınca ihtiyaç vardır. 8 bar'ın üzerinde çalışmak, derecelendirilmiş basınç sınırını aşacaktır ve bundan kaçınılmalıdır.
DGSL-6-50-PA herhangi bir yönde monte edilebilir mi?
Evet — montaj konumu herhangi bir yön olarak belirtilmiştir. Bilyalı yatak kafesi kılavuzu ve boyunduruk yapısı, performansı veya kılavuz ömrünü etkilemeden yatay, dikey ve açılı montaja izin verir.
Bu kızağa hangi tür konum sensörleri uyumludur?
Kızak, kızak gövdesindeki entegre sensör yuvasına uyan yakınlık sensörleri için tasarlanmıştır. Festo'nun SME/SMT serisi yakınlık anahtarları ve aynı form faktöründeki uyumlu üçüncü taraf sensörler kullanılabilir. Sipariş vermeden önce sensör yuvası boyutlarını sensör gövde boyutunuzla karşılaştırın.
PA ve P1A sönümleme varyantları arasındaki fark nedir?
PA varyantı, her iki uçta elastik sönümleme halkaları kullanır — metal-metal uç teması olmadan esnek yavaşlama. P1A varyantı, daha hassas uç konum kontrolü gerektiren daha yüksek hızlı uygulamalar için ön uçta elastik sönümleme ve ayarlanabilir ince sönümleme kombinasyonunu kullanır. Standart orta hızlı uygulamalar için, PA daha yaygın ve uygun maliyetli bir seçimdir.
DGSL-6-50-PA yağlanmış hava sistemleriyle uyumlu mu?
Evet, bir koşulla. Ünite yağlanmış basınçlı hava ile çalışabilir, ancak yağlanmış çalışma başladığında, ünitenin kalan servis ömrü boyunca sürekli yağlama gereklidir. Daha önce yağlanmış bir üniteyi yağsız çalıştırmak erken conta aşınmasına neden olacaktır. Yeni kurulumlar için Festo, bu bağımlılıktan kaçınmak için ISO 8573-1:2010 [7:4:4]'e göre yağsız çalışmayı önerir.
Sipariş vermeden önce montaj boyutlarını, sensör uyumluluğunu ve strok gereksinimlerini uygulamanıza göre doğrulayın. DGSL-6-50-PA hassas bir bileşendir — doğru kurulum koşulları tekrarlama hassasiyetini ve servis ömrünü doğrudan etkiler.
