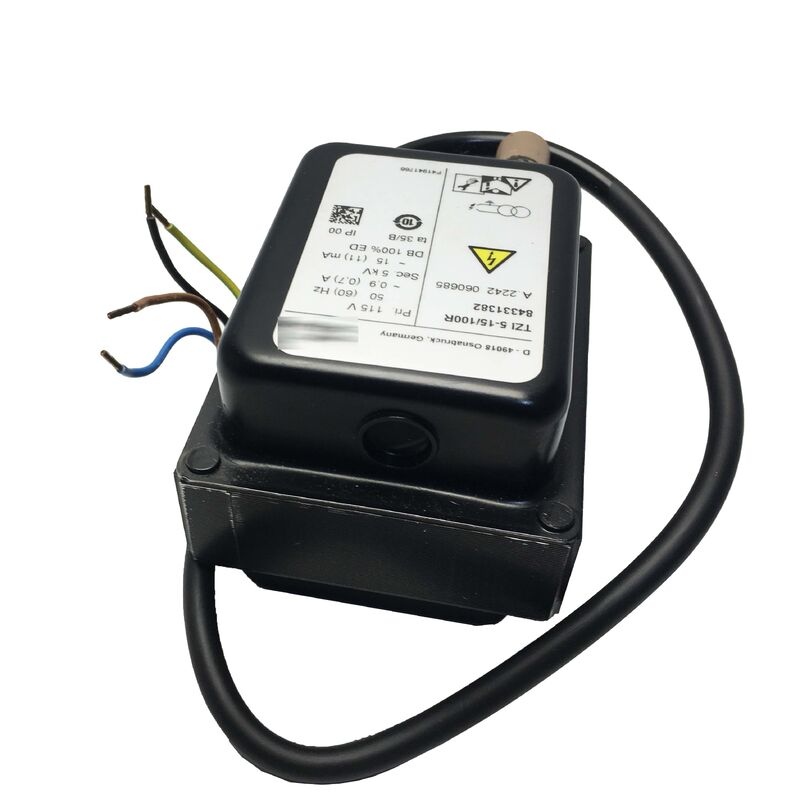

Krom Schroder TZI5-15/100R İndirim Transformörü
Sipariş numarası 84331382
Ürün Genel Görünümü
Krom Schroder TZI5-15/100R (sürüm numarası 84331382) bilinen TZI serisinden yüksek voltajlı bir çakma transformatörüdür.Özellikle endüstriyel ve ticari yanma ekipmanlarında gaz yakıcılarının ve gazla yakılan veya doğrudan yakılan yağ yakıcılarının kıvılcımla yanması için tasarlanmıştır.
Bu transformatör 115V AC şebekeden 5 kV yüksek voltajlı çıkışa kadar hızlandırıyor.50 Hz'de 15 mA sağlayan - yakıt-hava karışımlarındaki doğru şekilde boşluklı elektrotlar üzerinden güvenilir çakma kıvılcımları üretmek için gerekli olan en uygun gerilim ve akım kombinasyonu.
% 100 çalışma döngüsü derecesi, bu üniteyi aralıklı derecelendirilmiş alternatiflerden ayırır ve zorunlu aralıklar olmadan sürekli çalışmaya izin verir.Bu, yanıcı kontrol uygulamalarında zorlu ateşleme döngüleri altında hizmet ömrünü sınırlayabilecek termal arıza modlarını ortadan kaldırır.
Teknik özellikler
| Sipariş numarası |
84331382 |
| Model |
TZI 5-15/100R |
| Çıkış Voltajı |
5 kV |
| Çıktı Akımı |
15 mA (50 Hz) |
| Ana giriş voltajı |
115V AC |
| Görev Döngüsü |
%100 (sürekli) |
| Uygulama |
Gaz yakıcıları, yağ yakıcıları (çakıl yakıcı) |
| Elektrot işlevi |
Tek elektrot ve çift elektrot |
| Kapalı |
IP 00 - kontrol dolabına monte edilmesi gerekmektedir |
| Seriler |
TZI (Transformator Zundung Industrie) |
| Üreticisi |
Krom Schroder / Elster / Honeywell Yanma |
Güvenilir kıvılcım yanması için 5 kV çıkış
TZI5-15/100R'nin 5 kV çıkışı, elektrot boşluğu dielektriklerini kırmak ve kıvılcımları başlatmak için özel olarak tasarlanmıştır.15 mA çıkış akımı, güvenilir yakıt-hava karışımı yanması için yeterli enerji sağlarkenBu spesifikasyon, doğru bir elektrot kurulum tasarımı için çalışma kaplamasını tanımlar.
% 100 Çalışma Döngüsü Faydaları
Modern yakıcı yönetim sistemleri, genişletilmiş başlatma sırası, sık döngü veya devreye girme gereksinimleri ile% 100 görev döngüsü derecesinden yararlanır.kısıtlı çalışma saatleri olan aralıklı derecelendirilmiş transformatörlerin aksine, bu ünite, termal stres endişeleri olmadan uzun süreli çalışmayı halleder ve zorlu uygulamalarda uzun hizmet ömrünü sağlar.
Elektrot Çalışma Modları
TZI5-15/100R, hem çift elektrot hem de tek elektrot yapılandırmalarını destekler. Tek elektrot işleyişinde, aynı elektrot hem yanma hem de iyonlaştırma işlevlerine hizmet eder.Compact veya retrofit uygulamaları için yakıcı başının yapısını basitleştirmek ve yanma odası nüfuzunu azaltmak.
Kurulum Gereksinimleri
Bu transformatör, IP 00 derecelendirilmiş bir bileşen olarak uygun bir kontrol dolabının içine monte edilmelidir.Kablo sürüşlerini mümkün olduğunca kısa tutun (genellikle bir metre altında), ve sinyal kablolarından uzaklaşarak elektromanyetik müdahaleyi en aza indirir.
Değiştirme Bilgisi
Mevcut Krom Schroder eşdeğeri, aynı 5 kV / 15 mA / 100% görev özelliklerine sahip ve 120VAC girişi ve UL / CSA onayına sahip olan TZI 5-15/100QT (sürüm numarası 84391111) 'dir.115VAC spesifikasyonunun tam eşleşmesini gerektiren tesisler için, orijinal TZI5-15/100R'nin fazla stokları doğrudan yedekleme uyumluluğunu sağlar.
Sıkça Sorulan Sorular
%100 çalışma döngüsü ve aralıklı çalışma dereceleri arasındaki fark nedir?
%100 çalışma döngüsü, gereksiz aralıklarla çalışmadan sürekli çalışmaya izin verirken, aralıklı derecelendirmeler (genellikle %20-30) aşırı ısınmayı önlemek için tanımlanmış döngüler içinde zamanlamayı kısıtlar.%100 derecelendirme, sık başlayan veya uzun süreli ateşleme sırası olan uygulamalarda termal stresin ortadan kaldırılmasını sağlar..
Bu transformatör hem gaz hem de yağ yakıcıları için kullanılabilir mi?
Evet, TZI serisi, yanıcı tasarımına bağlı olarak gaz yanıcılarının doğrudan kıvılcımla yanması ve petrol yanıcıları için pilot gaz alevi veya doğrudan kıvılcımla yanması için tasarlanmıştır.Yaratıcının özelliklerine göre uygun elektrot boşluğu ve konumlandırma, güvenilir bir çakma sağlar.
Bu transformatörle hangi ateşleme kablosu kullanılmalı?
Kapasitik yüklemeyi en aza indirmek için en az 5 kV değerli, mümkün olduğunca kısa (bir metreden az önerilir) yüksek voltajlı çakma kablosu kullanın.Sinyal kablolarından uzaklaşın ve uyumlu kurulum için Krom Schroder'ın özel olarak tasarlanmış kablo aksesuarlarını kullanın.
Yanan vücut topraklanması gerekli mi?
Yüksek voltajlı devreyi tamamlamak için yanıcı gövdesinin fonksiyonel topraklanması hem tek hem de çift elektrot konfigürasyonlarında zorunludur.İşık oluşumu güvenilir olmayacak ya da olmayacak..
TZI5-15/100R'nin şu anki yerine ne geçiyor?
Akım üretimi eşdeğeri, 120VAC girişi ve UL/CSA listesi ile aynı özelliklere sahip TZI 5-15/100QT (sürüm numarası 84391111) 'dir.Orijinal TZI5-15/100R'nin fazla stokları doğrudan uyumluluk sağlar.
