| Menşe yeri | Japonya |
| Marka adı | Mitsubishi |
| Sertifika | CE ROHS |
| Model numarası | CP30-BA1P1M5A |

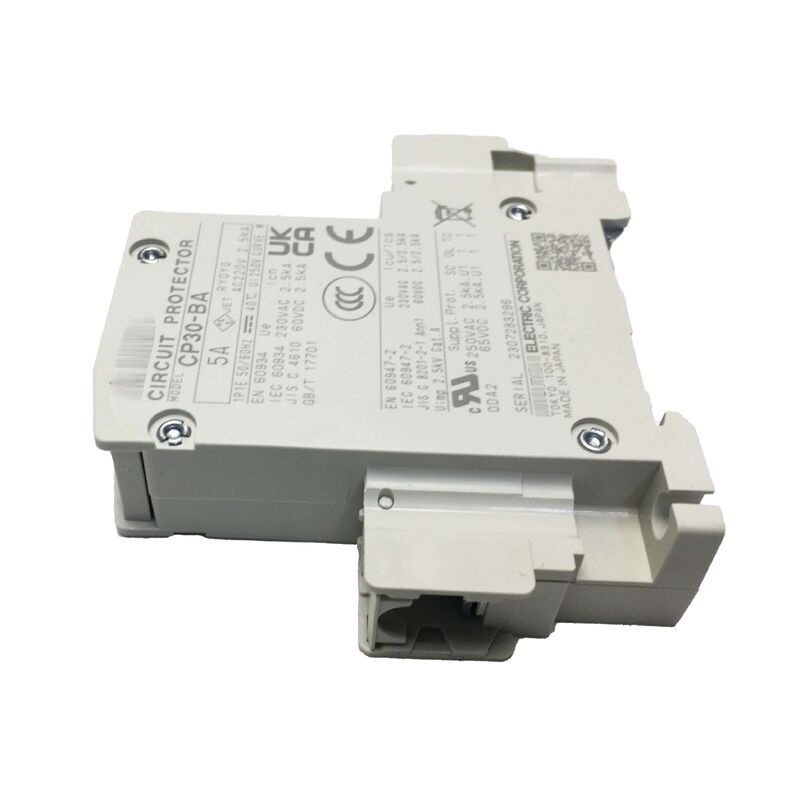

Mitsubishi CP30-BA1P1M5A Mitsubishi Electric'in WS-V (World Super V) serisinden tek kutuplu, 5A minyatür devre kesicisidir. Bu UL 1077 sertifikalı devre koruyucu, endüstriyel kontrol panelleri ve makine muhafazalarındaki bireysel yük devrelerini, kontrol devrelerini ve tali devreleri korumak için özel olarak tasarlanmıştır.
| Parça Numarası | CP30-BA1P1M5A |
| Kutuplar | 1 Kutuplu (1P) |
| Ayar Akımı | 5 AT |
| Kasa Akımı | 30 AF |
| Ayar Eğrisi | M (Orta Hızlı) |
| Anma DC Gerilimi | 65V DC |
| Anma İzolasyon Gerilimi (Ui) | 250V |
| Anma Darbe Gerilimi (Uimp) | 2.5 kV |
| Kısa Devre Kesme Kapasitesi | 2.5 kA @ 230V AC (IEC) / 2.5 kA @ 250V AC (UL1077) |
| Bağlantı | Vidalı Kelepçe |
| Montaj | DIN Rayı |
| Standartlar ve Onaylar | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 No.235, UL, CSA, TÜV, CE, CCC |
WS-V serisi, küresel pazarlardaki pano üreticilerinin zorlu gereksinimlerini karşılamak üzere tasarlanmıştır. Kapsamlı çoklu sertifikasyon (UL 1077, IEC 60947-2, CSA, TÜV, CE) sayesinde, Kuzey Amerika, Avrupa ve Asya pazarlarına yönelik paneller için aynı katalog numarası kullanılabilir, bu da küresel makine uyumluluğunu basitleştirir.
Seri, geliştirilmiş kısa devre kesme kapasitesi ve tutarlı ayar özellikleri sunarak, UL 1077 koşulları altında 250V AC'de 2.5 kA'lik kesme kapasitesi ile güvenilir koruma sağlar.
M-eğrisi (orta hızlı) ayar özelliği, orta düzeyde ani akımlara sahip devreler için idealdir ve bu da onu aşağıdaki uygulamalar için uygun hale getirir:
Bu eğri, sürekli aşırı akıma karşı koruma sağlarken, normal başlangıç geçici durumlarını yanlış açtırmadan tolere eder.
65V DC gerilim değeri, bu koruyucuyu yaygın olarak aşağıdaki yerlerde bulunan 24V ve 48V DC kontrol devreleri için ideal hale getirir:
Cihaz, DC kontrol sistemlerinde uygun koruma sağlayarak DC hata kesintisi için özel olarak derecelendirilmiştir.
Vidalı kelepçe terminalleri, titreşim ve termal döngüye sahip endüstriyel ortamlar için uygun, güvenilir, yeniden sıkılabilir bağlantılar sağlar. Standart 35mm DIN rayı montajı, diğer koruma cihazlarının yanında kontrol panellerine kolay entegrasyon sağlar.
UL 1077, ana servis giriş korumasının aşağı akımındaki ekipman içindeki devreler için ek koruyucuları kapsar. UL 489, doğrudan servis bağlantısı için tali devre koruyucu cihazları kapsar. CP30-BA gibi UL 1077 cihazlarını kontrol panellerindeki bireysel yük devreleri için kullanın.
M-eğrisi: Orta düzeyde ani akımlar için genel amaçlı (röleler, solenoidler). S-eğrisi: Ağır ani akım yükleri (transformatörler, motorlar). F-eğrisi: Minimum ani akımlı hassas devreler için hızlı yanıt.
Evet, 65V DC derecesi 24V DC uygulamaları için önemli bir pay sağlar. Cihaz, bu gerilim sınıfında DC kesintisi için özel olarak derecelendirilmiştir.
Temel ünite yardımcı kontakları içermez, ancak CP30-BA serisi, açma durumu izleme için cihaza takılan alarm ve yardımcı kontak aksesuarlarını destekler.
UL 1077, CSA C22.2 No.235, IEC 60947-2, IEC 60934, TÜV ve EN 60934 ve EN 60947-2 kapsamında CE işareti. Bu çoklu sertifikasyon, uluslararası makine uyumluluğunu basitleştirir.
