TCL-05SV2 Mitsubishi Terminal Kapak TCL05SV2 Yeni Orijinal
  • TCL-05SV2 Mitsubishi Terminal Kapak TCL05SV2 Yeni Orijinal
  • TCL-05SV2 Mitsubishi Terminal Kapak TCL05SV2 Yeni Orijinal
  • TCL-05SV2 Mitsubishi Terminal Kapak TCL05SV2 Yeni Orijinal
  • TCL-05SV2 Mitsubishi Terminal Kapak TCL05SV2 Yeni Orijinal
  • TCL-05SV2 Mitsubishi Terminal Kapak TCL05SV2 Yeni Orijinal

TCL-05SV2 Mitsubishi Terminal Kapak TCL05SV2 Yeni Orijinal

Menşe yeri Japonya
Marka adı Mitsubishi
Sertifika CE ROHS
Model numarası TCL-05SV2
Ürün Detayları
Parça Numarası:
TCL-05SV2
Marka:
mitsubishi elektrik
Ürün Tipi:
Büyük Terminal Kapağı
Seri:
TC-L
çerçeve genişliği:
W75
Direkler:
2 kutuplu
Durum:
Yeni / Kullanılmış
Garanti:
bir yıl
Vurgulamak:

Mitsubishi terminal kapağı TCL05SV2

,

orijinal Mitsubishi otomasyon yedek parçaları

,

TCL-05SV2 terminal kapağının değiştirilmesi

Ödeme ve Kargo Koşulları
Min sipariş miktarı
1
Fiyat
USD 5-15 / piece
Ambalaj bilgileri
orijinal ambalaj
Teslim süresi
2 gün
Ödeme koşulları
L/C,D/A,D/P,T/T,Western Union
Yetenek temini
Günde 100 adet
Ürün Açıklaması

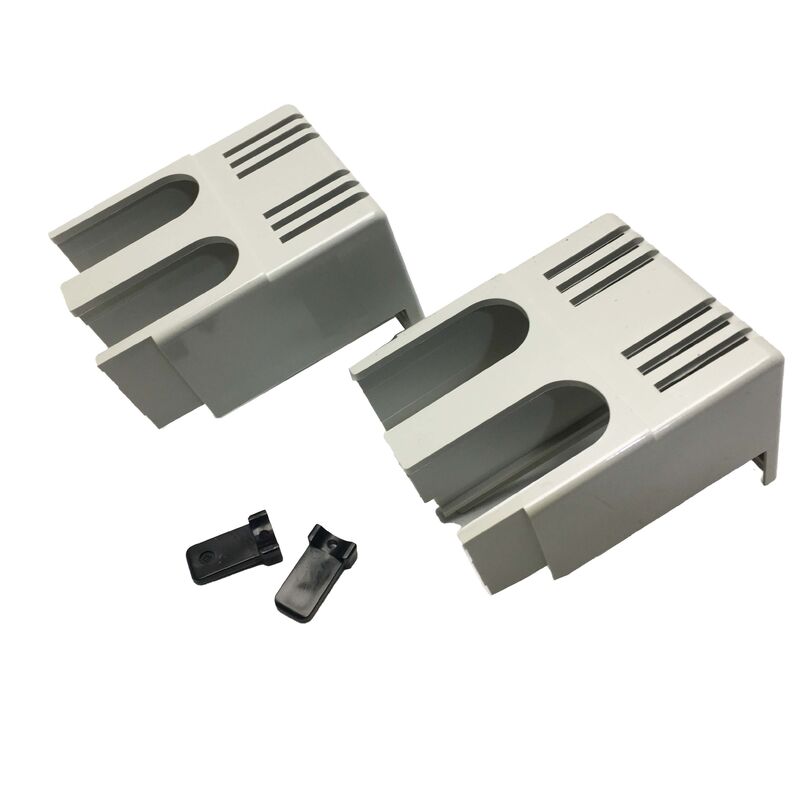

Mitsubishi TCL-05SV2 WS-V Serisi MCCB için Büyük Terminal Kapak
Ürün Genel Görünümü

BuMitsubishi TCL-05SV2Mitsubishi Electric'in WS-V serisi kalıplı vaka devre kesicileri için özel olarak tasarlanmış büyük bir terminal kapağıdır. 30A-63A çerçeve boyutu aralığında 2 kutuplu yapılandırmalar için.Her paket iki kapak ve iki mühürleme plağı içerir, tek bir kırıcının her iki kutubuna da tam terminal koruması sağlar.

Parça numarası:TCL-05SV2 (TCL05SV2 olarak da yazılır)
Tip:Kalıplı vaka devre kesici için büyük terminal kapağı (MCCB)
Seri:TC-L Serisi WS-V Serisi Aksesuarları
Uyumlu kırıcılar:WS-V Serisi, Çerçeve Boyutu 30A-63A, 2 kutup
İçeriği:2 * Kapaklar + 2 * Döşeme plakaları
Renk:Beyaz
Boyutları:W50 mm * H25 mm * D65.5 mm
Üreticisi:Mitsubishi Electric
Durum:Yeni
Ana Özellikler
Bölüm NumarasıTCL-05SV2
GörevBüyük terminal örtüsü
Uyumlu SerilerMitsubishi WS-V Serisi MCCB
Uyumlu çerçeve boyutu30A - 63A
Çubuk Sayımı2 kutup
İçeriği2 * Kapaklar, 2 * Mühürleme plakaları
RenkBeyaz
Genişliği50 mm
Yükseklik25 mm
Derinlik65.5 mm
Kurulum YöntemiÇabuk yerleştirme, aletsiz
MalzemePlastik (UL derecelendirilmiş yalıtım malzemesi)
Panel Tasarımında Güvenlik Avantajları

Açık devre kesici terminalleri, dağıtım panellerinde ve kontrol dolaplarında önemli elektrik tehlikeleri oluşturur.TCL-05SV2, terminal alanına yerleştirilmiş bir plastik kabın sağlayarak bu riski ortadan kaldırır., personelin elektrikli iletkenlerle kazara temas etmesini ve aletler veya iletken enkazlar ile köprülenmesini önlemek.

  • Canlı terminallerle kazara temas etmemek için fiziksel bir bariyer oluşturur.
  • Araç, tel kesikleri veya iletken kalıntılar ile köprülenmesini önler
  • Kablolama düzenlemelerine ve elektrikli güvenlik standartlarına uygun
  • Bağlantı kesici anahtar fonksiyonuna veya termal performansına müdahale etmez.
  • Tam koruma için mühürleme plakaları kapalı açıklıklar
Snap-Fit Kurulum ve Çıkarma

Mitsubishi'nin snap-fit tasarımı, araçlar veya ayrı bağlayıcılar olmadan hızlı kurulum ve kolay bakım erişimini sağlar.

Kurulum

Kapağı kesicinin terminal alanıyla hizalaştırın ve tutma çıkıntılarının kesicinin kafesindeki önceden şekillendirilmiş montaj delikleriyle bağlantıya geçene kadar sıkıca basın.

Kaldırma

Tutuklama projeksiyonundaki boşluğa yuvarlak bir tornavida ucunu yerleştirin, bağlantıyı serbest bırakmak için içeri doğru eğin ve kapağı serbest kılın.Canlı bileşenler üzerinde değil.

WS-V Serisi Kapak Seçimi Rehberi
Çerçeve Boyutu Uyumluluğu

TCL-05SV2'deki "05" 30A-63A çerçeve aralığına karşılık gelir. Daha büyük çerçeveler farklı kaplamalar gerektirir: 100A-125A çerçeve için TCL-1SV2, 125A'dan yüksek çerçeveler için TCL-2SV2.

Kutup Sayısı Değişiklikleri

"V2" sonek, 2 kutup uyumluluğunu gösterir. Aynı çerçeve boyutundaki 3 kutuplu kırıcılar için TCL-05SV3 kullanın.

Kapak Boyutu Seçenekleri

TCL, büyük terminal kaplamasını gösterir; TCS küçük terminal kaplamasını gösterir. Aynı çerçeve ve direk kombinasyonu için küçük kaplama alternatifi TCS-05SV2'dir.

Sıkça Sorulan Sorular
TCL-05SV2 ve TCS-05SV2 arasındaki fark nedir?

Her ikisi de 30A-63A çerçeve boyutundaki WS-V serisi iki kutuplu kırıcıları kapsar. TCL, daha büyük iletken kesimleri için daha büyük bir terminal alanı kapsamını sağlayan büyük bir terminal kaplamasını gösterir.TCS ise daha küçük bir, kısıtlı alanı olan tesisler için daha dar bir kaplama.

TCL-05SV2 ve TCL-05SV3 arasındaki fark nedir?

TCL-05SV2 2 kutuplu kırıcılar için tasarlanmıştır, TCL-05SV3 ise aynı 30A-63A çerçeve aralığında 3 kutuplu konfigürasyonları kapsar.terminalleri açık bırakırken.

TCL-05SV2 Mitsubishi NV serisi toprak sızdırma devre kesicileri ile uyumlu mu?

TCL-05SV2, WS-V serisi devre kesici için belirtilmiştir. WS-V ürün ailesindeki NV serisi toprak sızıntı kesici ve aynı çerçeve boyutu genellikle uyumludur.Ama takmadan önce Mitsubishi'nin uyumluluk belgeleri ile onaylayın.

Kurulum, kırıcı çıkışını veya termal özelliklerini etkiler mi?

Hayır, terminal kapağı sadece iletkenin bitiş bölgesini kaplar ve kırıcı mekanizmaya, termal çıkış elemanına veya manyetik çıkış bobine dokunmaz.kırma kapasitesi, ve yolculuk eğrisi değişmeden kalır.

Terminal erişimi için TCL-05SV2 nasıl çıkarılır?

Bir yuvarlak tornavida ucunu tutma çıkışındaki boşluğa nazikçe yerleştirin, bağlanmayı serbest bırakmak için içeri doğru eğin ve kapağı serbest bırakın.Her zaman herhangi bir terminal erişim çalışmaları gerçekleştirmeden önce devreyi izole ve kilitleyin.

TCL-05SV2 Mitsubishi Terminal Kapak TCL05SV2 Yeni Orijinal 0
