| Menşe yeri | Japonya |
| Marka adı | Mitsubishi |
| Sertifika | CE ROHS |
| Model numarası | TCL-05SV3 |

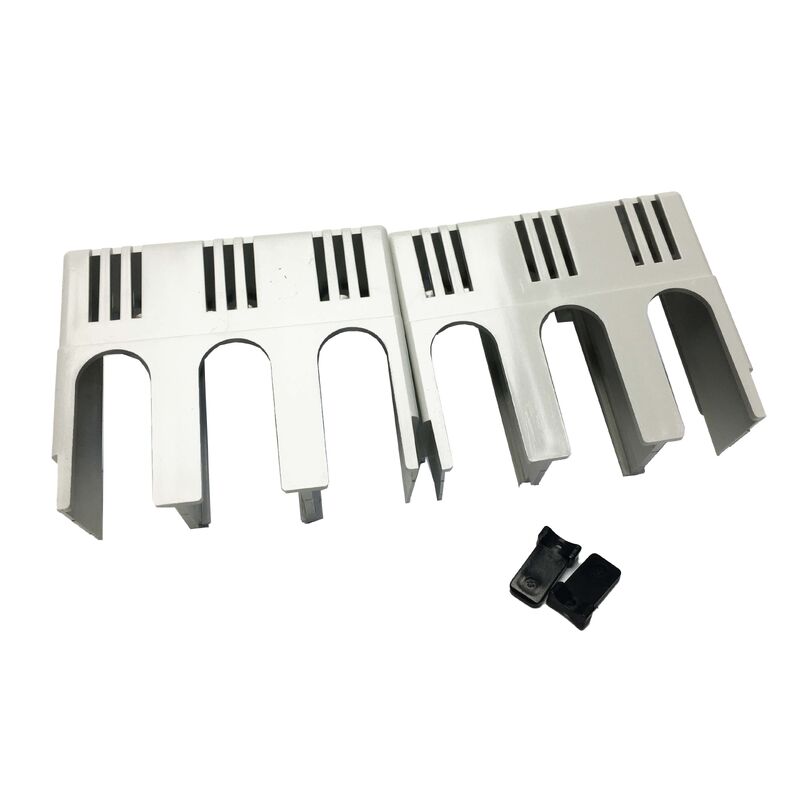

Mitsubishi TCL-05SV3 , 30A-63A çerçeve aralığında hem 2 kutuplu hem de 3 kutuplu konfigürasyonlarla uyumlu, WS-V serisi kalıplanmış gövdeli devre kesiciler için tasarlanmış büyük bir terminal kapağıdır. Her paket, tam terminal koruması için iki kapak ve iki sızdırmazlık plakası içerir.
| Parametre | Değer |
|---|---|
| Parça Numarası | TCL-05SV3 (TCL05SV3) |
| İşlev | Büyük Terminal Kapağı |
| Uyumlu Seri | Mitsubishi WS-V Serisi MCCB |
| Çerçeve Boyutu | 30A - 63A |
| Kutup Uyumluluğu | 2 Kutuplu ve 3 Kutuplu |
| İçindekiler | 2 × Kapak, 2 × Sızdırmazlık Plakası |
| Renk | Beyaz |
| Ağırlık | 0.1 kg |
| Kurulum | Geçmeli, aletsiz |
TCL-05SV3, çift kutup uyumluluğu sunarak elektrik panosu üreticileri için çok yönlü bir seçimdir. Tek bir parça numarası, 30A-63A çerçeve aralığındaki hem 2 kutuplu hem de 3 kutuplu devre kesici kurulumları için kullanılır, bu da stok gereksinimlerini azaltır.
Tek hareketli geçmeli tasarım, alet veya bağlantı elemanı gerektirmeden hızlı kurulum sağlar. Bu, takma sırasında donanımın canlı bölümlere düşme riskini ortadan kaldırır ve bakım çalışmaları sırasında yanlışlıkla yerinden çıkması durumunda anında yeniden takılmasını sağlar.
TCL-05SV3 gibi terminal kapakları, alçak gerilim anahtarlama düzenekleri ve kontrol düzenekleri için IEC 61439 gibi standartlar kapsamında operatör koruması ve canlı parçaların muhafazası gereksinimlerini karşılamaya yardımcı olur. Panel çalışmaları ve bakımı sırasında canlı terminallere kazara teması önler.
TCL (büyük) kapak, 30A-63A nominal devre kesiciler için tipik olan daha büyük iletken kesitlerini (10 mm² ila 25 mm²) barındırmak üzere TCS (küçük) kapaklara kıyasla terminal alanı üzerinde daha fazla derinlik sağlar. Bu, kablo yığınının müdahalesi olmadan uygun oturmayı sağlar.
NF Modelleri: NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3 kutuplu)
NV Modelleri: NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
TCL-05SV2 yalnızca 2 kutuplu konfigürasyonlarla uyumludur, TCL-05SV3 ise 30A-63A çerçeve aralığındaki hem 2 kutuplu hem de 3 kutuplu devre kesicilerle çalışır.
Hayır. Mitsubishi, terminal kapaklarının elektrikle çalışan (motorlu) devre kesicilere takılamayacağını, çünkü terminal erişim geometrisinin uyumsuz olduğunu belirtir.
Sertifikalı bir Mitsubishi aksesuarı olarak, IEC 61439 gibi standartlar ve ilgili ulusal kablolama yönetmelikleri kapsamındaki operatör koruma gereksinimlerini karşılamaya katkıda bulunur.
