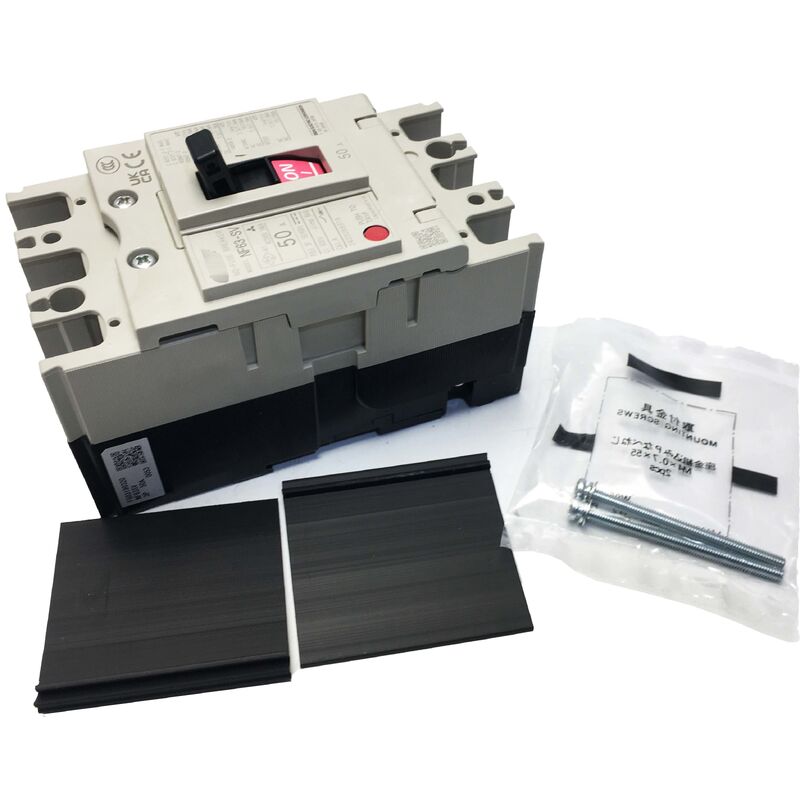

Mitsubishi NF63-SV 3P 50A devre kesici
Yeni fabrika mühürlü WS-V Serisi Standart Sınıf MCCB, 5A'dan 63A'ya kadar, 600V AC/DC çalışması ve 400V'de 7,5kA kırma kapasitesi.
Ürün Genel Görünümü
Mitsubishi NF63-SV, endüstriyel dağıtım ve makine kontrol uygulamaları için tasarlanmış WS-V Serisi'ndeki Standart Sınıf kalıplı bir kesik kesicidir.50A ünitesi sabit termal-manyetik yolculuk ünitesi ve ön bağlantı yeteneği ile güvenilir koruma sağlar.
Ana Özellikler
| Ürün Ailesi |
NF63-SV |
| Seriler |
WS-V Serisi - NF-S (Standard Sınıf) MCCB |
| İsimlendirilmiş akım aralığı |
5A-63A |
| Adlık Voltaj |
600V AC / 250V DC |
| Kullanılabilir kutuplar |
2P 3P 4P |
| 400V'de kırma kapasitesi |
7.5 kA (IEC 60947) |
| 200-230V'de kırma kapasitesi |
15 kA (IEC 60947) |
| Seyahat Birimi |
Sabit termal manyetik |
| Bağlantı |
Öndeki kablo çubuğu veya basbarları |
| Standart |
IEC 60947-2 |
| Üreticisi |
Mitsubishi Electric |
Performans sınıfı karşılaştırması
WS-V serisi, uygulama gereksinimlerine uyan üç performans sınıfı sunar:
- NF-C (Ekonomik Sınıf):400V'de 5 kA - Sınırlı hatalı akımı olan tesisler için maliyet açısından verimli
- NF-S (Standard Sınıf - Bu Ürün):7.5 kA 400V - Çoğu endüstriyel dağıtım senaryosu için idealdir
- NF-H (Yüksek Performans Sınıf):10 kA 400V'de - Yüksek kapasiteli transformatörlerin yakınında kurulumlar için
Koruma Özellikleri
Sabit termal manyetik yolculuk ünitesi kapsamlı koruma sağlar:
- Isı elemanı:Motor başlangıç akımları için ters zaman özelliği ile aşırı yük koruması
- Manyetik eleman:Hata akım kesintisi için anlık kısa devre koruması
AC/DC İşlemi
Hem AC hem de DC hizmeti için notlanmıştır, bu da geleneksel üç fazlı dağıtım, pil sistemleri, sürücü kabinlerindeki DC otobüs koruması, güneş kurulumları ve UPS çıkış koruması için uygundur.
Aksesuar Uyumluluğu
WS-V serisi aksesuarlarının tamamıyla uyumludur, terminal kapakları, yardımcı bağlantılar, alarm bağlantıları, şant çıkış bobinleri ve 30A-63A çerçeve grubu için tasarlanmış alt voltaj salınımları dahil.
Sıkça Sorulan Sorular
NF63-SV, NF63-CV ve NF63-HV arasındaki fark nedir?
Üçü de aynı çerçeveyi ve akım aralığını paylaşır, ancak kırma kapasitesinde farklılık gösterir: NF63-CV (5 kA), NF63-SV (7.5 kA), NF63-HV (10 kA).
Sıkıştırıcı vücudu mevcut değerler arasında değişiyor mu?
Hayır. NF63-SV, tüm 5A'dan 63A'ya kadar akım aralığında aynı fiziksel boyutları kullanır ve akım derecesi hareket ünitesinin fabrika kalibrasyonu ile belirlenir.
NF63-SV IEC 60947-2'ye göre sertifikalandırılmış mı?
Evet, kırıcı test edilmiş ve IEC 60947-2'ye göre değerlendirilmiş.
NF63-SV DC devrelerinde kullanılabilir mi?
Evet. 250V'ye kadar DC çalışması için 7.5 kA kırma kapasitesi ile ayarlanmıştır. DC uygulamaları için uygun kutupsal yönelim izlenmelidir.
Aksesuarlar saha üzerinde monte edilebilir mi?
Modüler aksesuar sistemi, şant yolculuklarının, yardımcı bağlantıların ve diğer aksesuarların doğrudan kırıcı gövdesine yerleştirilmesini sağlar.
