| Menşe yeri | Japonya |
| Marka adı | Omrom |
| Sertifika | CE ROHS |
| Model numarası | J7ARN-E9-24VDC |

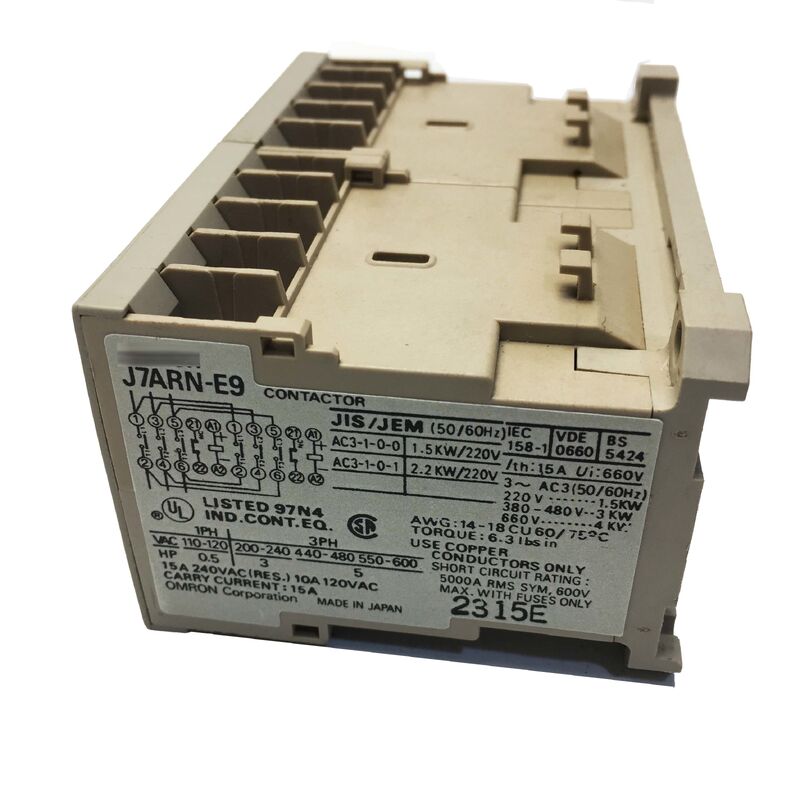

Bu Omron J7ARN-E9-24VDC , üç fazlı motorları hem ileri hem de geri yönde kontrol etmek için tasarlanmış profesyonel sınıf, ters çevrilebilir manyetik bir kontaktördür. Bu entegre ünite, iki adet 9A üç kutuplu kontaktörü mekanik bir kilitleme sistemiyle birleştirerek, 24V DC kontrol devresinden güvenli ve güvenilir motor ters çevirme işlemleri sağlar.
| Parça Numarası | J7ARN-E9-24VDC |
| Tip | Ters Çevrilebilir (İleri/Geri) Manyetik Kontaktör |
| Anma Akımı (AC3) | 9 A |
| Motor Gücü | 4 kW (380-400V'de) |
| Bobin Voltajı | 24V DC |
| Kutuplar | 3 Kutuplu |
| Kilitleme | Entegre Mekanik Kilitleme |
| Yapılandırma | Çift 3 kutuplu (ileri + geri) |
| Kullanım Kategorisi | AC3 (motor yükü) |
| Standart | IEC 60947-4-1 |
| Bobin Beslemesi | DC |
J7ARN-E9-24VDC, çift kontaktör tasarımı aracılığıyla faz bağlantılarını değiştirerek motor yönünün ters çevrilmesini sağlar. Entegre mekanik kilitleme, hem ileri hem de geri kontaktörlerin aynı anda kapanmasını fiziksel olarak engeller ve fazdan-faza kısa devre riskini ortadan kaldırır.
9A AC3 anma değeri, özellikle motor çalıştırma ve durdurma gibi zorlu gereksinimleri karşılar, sincap kafesli indüksiyon motorlarının tipik yüksek ani akımlarını (tam yük akımının 5-7 katı) yönetmeyi içerir. Bu, 400V üç fazlı motorlar için 4kW'a kadar güvenilir performans sağlar.
Modern kontrol sistemleriyle sorunsuz entegrasyon için tasarlanmış 24V DC bobin, Siemens, Mitsubishi, Omron, Allen-Bradley ve Schneider dahil olmak üzere büyük üreticilerin PLC çıkış kartlarıyla doğrudan arayüz oluşturur ve ara rölelere gerek duymaz.
Mekanik kilitleme, kontrol sinyallerinden bağımsız olarak çalışan bir donanım güvenlik katmanı sağlar. Her iki kontaktörün aynı anda kapanmasını fiziksel olarak engeller ve tehlikeli fazdan-faza kısa devrelere neden olabilecek PLC arızalarına, kablolama hatalarına veya yazılım sorunlarına karşı koruma sağlar.
Evet. Doğru kontak açma ve ark söndürmeyi sağlamak için ileri-kapalı ve geri-açık komutları arasında minimum 15ms'lik bir ölü zaman önerilir. Uygulamada, PLC programları manyetik bozunma ve mekanik tepki sürelerini hesaba katmak için 50-100ms gecikmeler uygulamalıdır.
J7ARN-E9-24VDC, 380-400V'de 4kW'a kadar üç fazlı motorlar için derecelendirilmiştir. 230V sistemler için, aynı 9A AC3 akım sınırlaması nedeniyle maksimum motor gücü yaklaşık 2.2kW'dır.
Evet. Tam motor koruması için, kontaktör bobini kontrol devresine seri olarak bir termal aşırı yük rölesi takılmalıdır. Röle, kontaktörün 9A anma değerine değil, motorun etiketindeki tam yük akımına göre boyutlandırılmalıdır.
