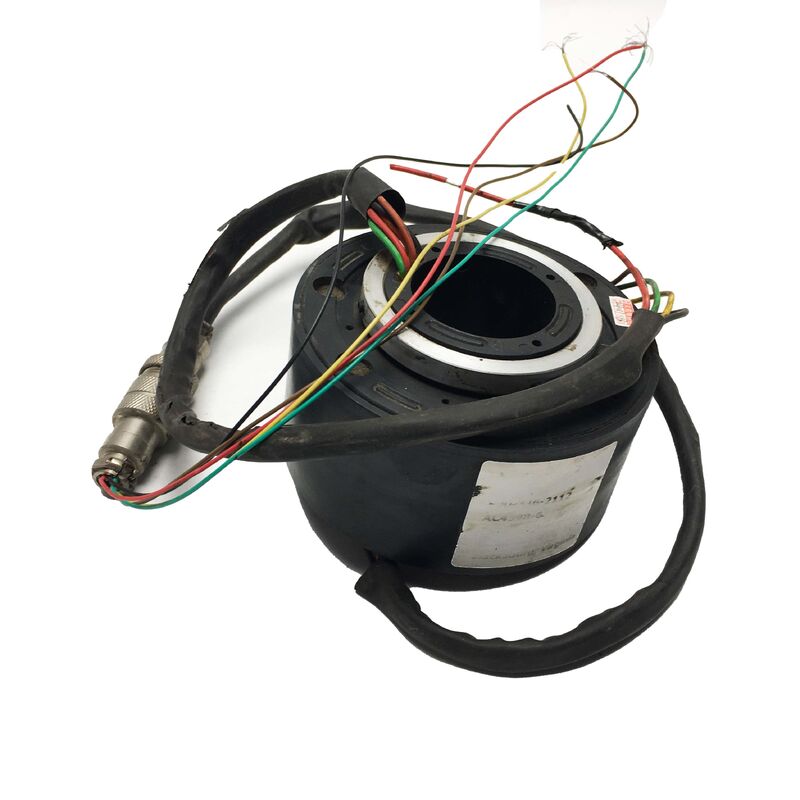

Moog 800-336-2112 Bobin Halkası Montajı.
Kullanılır, 1,5 inçlik delik, devrede 10A, Fiber fırça, 250 RPM'ye kadar
Ürün Genel Görünümü
Bu liste, kullanılmış bir Moog 800-336-2112 bobin halka montajı için - AC4598 serisinden bir delikli kayma halka,Moog Bileşenler Grubu (eski adıyla Litton Poly-Scientific) tarafından üretilen en yaygın kullanılan endüstriyel kaydırma halka platformlarından biriBirim önceden hizmetten çıkarıldı ve test edilmiş artı veya değişim stok olarak sunuldu.
Montaj güç ve sinyal devrelerini sürekli dönen bir arayüzden 1.5 inçlik bir merkezi delikten geçirerek hidrolik hatları, pnevmatik boruları,veya elektrik bağlantıları, mekanik gerginliği bükmeden veya biriktirmeden serbestçe dönerken merkezden geçmek için konsantrik bir şaft.
Ana Özellikler
| Bölüm Numarası |
800-336-2112 |
| Ürün Ailesi |
AC4598 Serisi |
| Çapraz çapı |
1.5 inç (38.1 mm) |
| Devre başına akım |
10 A |
| Rating Voltajı |
600 VAC'ye kadar |
| Devre Seçenekleri |
6, 12, 18 veya 24 devre |
| Maksimum Hız (Standard) |
250 RPM sürekli |
| İletişim Teknolojisi |
Fiber fırça |
| Kurşun Tel Ölçüsü |
16 AWG |
| Kurşun telin uzunluğu (standart) |
12 inç. |
| Montaj |
Yaka montajı standart; flens isteğe bağlıdır |
| Dış çapı (Flanş seçeneği) |
5 inç (127 mm) |
| Mühürleme |
Çöplük mühürleme (toz ve nem direnci) |
| Sinyal uyumluluğu |
Analog, dijital, veri otobüsü protokolleri |
| Üreticisi |
Moog Bileşenler Grubu |
| Doğum Ülkesi |
ABD |
Çapraz Kayma Halkası İşlevselliği
Bir kayma halkası, dönen bir arayüzden açısal sınırları olmayan elektrik enerjisi ve sinyallerini aktarır.Hidrolik basınç hatları için geçit olarak hizmet veren, pnevmatik besleme boruları veya elektrik bağlantısı olmadan geçmesi gereken konsantrik şaftlar.
Bu tasarım, yorgunluk biriktiren ve sonunda kırılan kabloları bükme ihtiyacını ortadan kaldırır ve bunların yerine milyonlarca dönüş için tasarlanmış yuvarlak elektrik bağlantıları kullanır.
Fiber fırça temas teknolojisi
Fiber fırça temas sistemi, dönen halka yüzeyine karşı sürüş yapan bireysel olarak iletken liflerden oluşan kümeler kullanır ve aynı anda birden fazla temas noktası oluşturur.Bu tasarım birkaç önemli avantaj sağlar:
- Düşük mekanik aşınma ile uzatılmış hizmet ömrü
- Temiz sinyal iletimi için minimum elektrik gürültüsü
- Yağlama gerekmez
- Neredeyse hiçbir aşınma kalıntıları üretilmiyor
- Hizmet ömrü boyunca tutarlı temas direnci
Devre Yapılandırması ve X-Suffix Değişiklikleri
AC4598 platformu, her biri 10 ampere olan 6, 12, 18 ve 24 devre standart konfigürasyonlarında bulunur. X-sıfır varyantları (459806X028, 459812X142, vb.) belirli devre sayısını, kurşun konfigürasyonunu kodlar.,Montaj düzeni, mühürleme ve kurşun uzunluğu.
Mevcut birimleri değiştirirken, tam X-soneklerine uymak, orijinal kablolama ve montaj yapılandırmaları ile uyumluluğu sağlar.
Endüstriyel Uygulamalar
AC4598/800-336-2112 aşağıdakileri içeren geniş bir endüstriyel dönen ekipman yelpazesi için hizmet verir:
- Döner indeks tabloları
- Endüstriyel araçlar için kablo bobinleri
- Saldırma konumlandırıcıları
- Döner karuselli ambalaj makineleri
- Döner platformlu paletleme sistemleri
- Turet tipi işleme merkezleri
- Döner sensörlü işlem kontrol ekipmanları
Kullanılan Birimlerin Faydaları
Kullanılmış Moog AC4598 üniteleri, yeni OEM siparişlerinin teslim süresi veya maliyeti olmadan sistemlerin restore edilmesi veya yükseltilmesi için uygun maliyetli bir çözüm sunar.Güçlü tasarım ve lif fırça teknolojisi, spesifikasyonlar dahilinde çalıştırıldığında, daha önce uzun süre kullanıldıktan sonra bile önemli miktarda geri kalan kullanım ömrü sağlar.
Sıkça Sorulan Sorular
S1: 800-336-2112 parça numarası ile AC4598 işareti arasındaki fark nedir?
AC4598, Moog'un bu çapraz delikli kayma halka platformu için ürün ailesi isimidir. 800-336-2112 aynı ürün ailesi için Moog Bileşenler Grubu parça numarasıdır.İkisi de aynı 1'e atıfta bulunuyor..5 inçlik delik, 10A fiber fırça kayma halka serisi.
S2: 800-336-2112 kaç devreyi destekler ve maksimum akım ve voltaj nedir?
AC4598/800-336-2112 her biri 10 ampere değerli olan 6, 12, 18 veya 24 devreyi destekler.veya dijital veri sinyalleri.
S3: Fiber fırça teknolojisi bakım veya yağlama gerektirir mi?
Hayır, fiber fırça temas teknolojisi yağlama gerektirmez, bu da geleneksel metal tel fırça kayma halkalarına kıyasla temel tasarım avantajlarından biridir.Bakım, temas bileşeninin ve kurşun telin durumunun periyodik denetimleri ile sınırlıdır..
S4: Kayma halka çalışırken hidrolik hatlar veya pnevmatik borular 1,5 inçlik delikten geçebilir mi?
1,5 inçlik engelli olmayan delik hidrolik basınç hatları, pnevmatik besleme boruları,ya da kayma halka bağımsız olarak çevresinde dönerken montajın merkezinden geçmek için konsantrik bir mekanik şaft.
S5: Kullanılmış bir 800-336-2112 montajdan önce nasıl değerlendirilmelidir?
yalıtım hasarı için kurşun kabloları kontrol et, delik iç yüzeyinde fretting veya not kontrol et, rulman pürüzsüzlüğünü kontrol etmek için montajı elle döndürün,ve her devrede temas direnci ölçmekMontajı döndürürken bilinen bir yükü her devreye bağlayan bir test masası, en güvenilir doğrulama sağlar.
